- RS品番:
- 880-1719
- メーカー型番:
- AZM300Z-I2-ST-1P2PA
- メーカー/ブランド名:
- Schmersal
- RS品番:
- 880-1719
- メーカー型番:
- AZM300Z-I2-ST-1P2PA
- メーカー/ブランド名:
- Schmersal
その他
- COO(原産国):
- DE
詳細情報

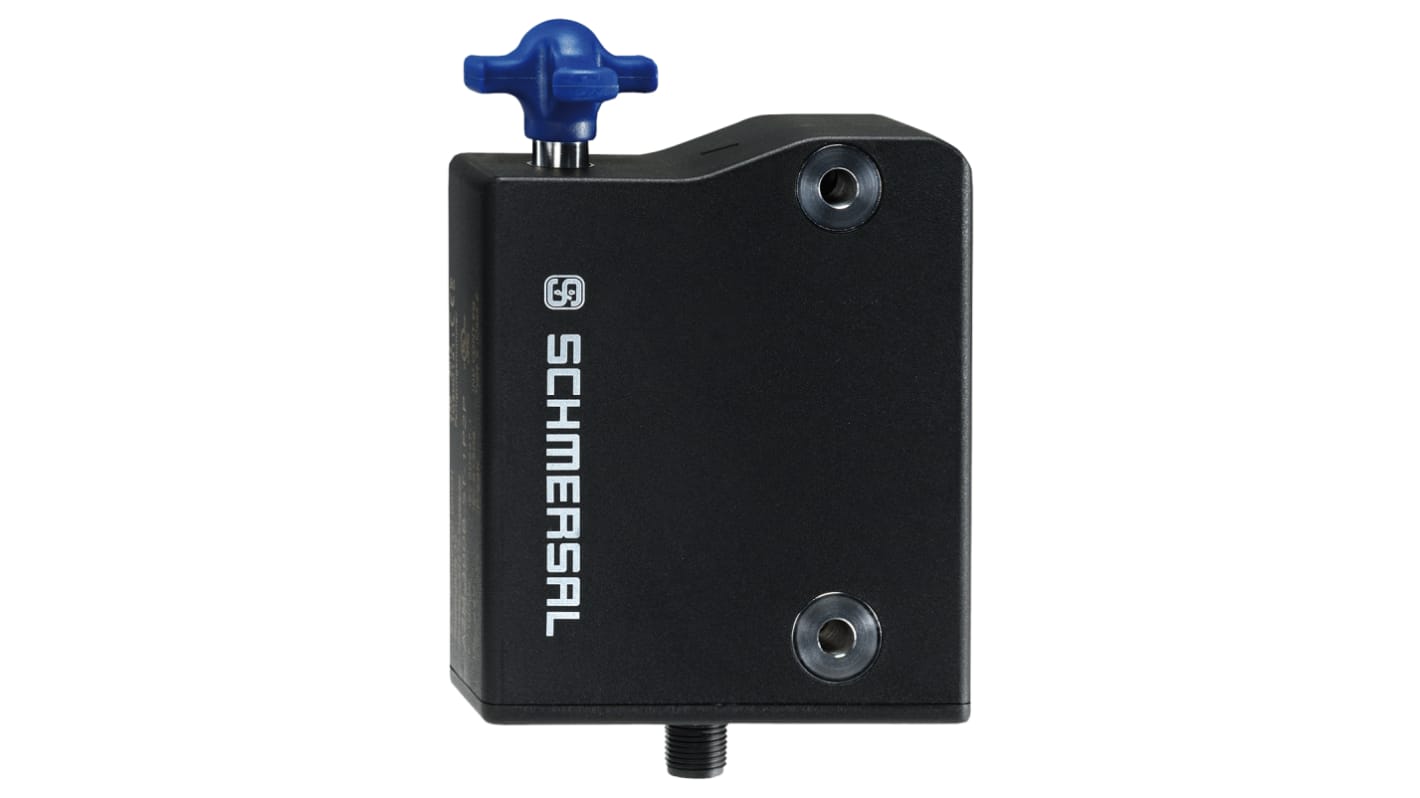

Schmersal AZM300ソレノイドインターロックスイッチ
AZM300ソレノイドインターロックスイッチは、市場に出回っている他のスイッチギアとは大きく異なります。 回転式マルタ十字型の画期的なインターロックシステムのため、インターロックを3方向から操作でき、汎用性が高くなっています。 左 / 右のヒンジの回転ドア及びスライドドアとして使用できます。
インターロックに内蔵されているため、ドアストップやラッチエレメントといった追加部品は必要ありません。 AZM 300は、もう1つの便利な機能である調整可能なラッチ力(安全ガードアンロック時の安全関連以外のインターロック機能など)を統合しています。 この機能により、インターロックシステムを個々の要件に合わせて調整することが可能になります。
内蔵RFIDセンサは、アクチュエータのIDとコーディングを検知します。 基本バージョンと独自コードバージョンの2つのタイプのコーディングがあります。 基本バージョンのセンサはあらゆる対応ターゲットを受け入れますが、独自コードのバージョンは、個々に割り当てされたターゲットのみに反応します。 ティーチング手順は、何回でも繰り返し可能です。
インターロックに内蔵されているため、ドアストップやラッチエレメントといった追加部品は必要ありません。 AZM 300は、もう1つの便利な機能である調整可能なラッチ力(安全ガードアンロック時の安全関連以外のインターロック機能など)を統合しています。 この機能により、インターロックシステムを個々の要件に合わせて調整することが可能になります。
内蔵RFIDセンサは、アクチュエータのIDとコーディングを検知します。 基本バージョンと独自コードバージョンの2つのタイプのコーディングがあります。 基本バージョンのセンサはあらゆる対応ターゲットを受け入れますが、独自コードのバージョンは、個々に割り当てされたターゲットのみに反応します。 ティーチング手順は、何回でも繰り返し可能です。
左及び右にヒンジが付いたドアに対応する対称取り付け
1バージョンのみでヒンジ付きとスライドドア用に対応
小型設計
エンドストップとして使用可能
駆動方向の数: 3
アクチュエータの遊びが大きい
切り替え可能なラッチ力(25 N / 50 N)
PLe / SIL 3
安全レベルを下げることなく直列配線
30,000を上回る直接コーディング
シリアル診断
低消費電力
パワーでロック / パワーでロック解除
アクチュエータ又はガードロッキングを監視
衛生準拠設計、多くの洗剤に対する耐性
保護クラス: IP69K
手動解除
DINレースにスムーズにフィット
1バージョンのみでヒンジ付きとスライドドア用に対応
小型設計
エンドストップとして使用可能
駆動方向の数: 3
アクチュエータの遊びが大きい
切り替え可能なラッチ力(25 N / 50 N)
PLe / SIL 3
安全レベルを下げることなく直列配線
30,000を上回る直接コーディング
シリアル診断
低消費電力
パワーでロック / パワーでロック解除
アクチュエータ又はガードロッキングを監視
衛生準拠設計、多くの洗剤に対する耐性
保護クラス: IP69K
手動解除
DINレースにスムーズにフィット
備考
規格
EN60947-5-1、IEC60947-5-3、IEC61508、EN ISO13849-1。
認可
TUV、cULus、ECOLAB。
Schmersalソレノイドインターロックスイッチ、24 V dc、M12 - AZM 300シリーズ - AZM300Z-I2-ST-1P2PA
Schmersalのこのソレノイドインターロックスイッチは、産業職場での安全性を向上させます。機械が動作しているときにドア、ガード、ゲートを閉じた状態に保ち、機械の損傷を防止し、高レベルの保護を提供します。1つの補助コンタクトと2つの安全コンタクトを備えています。このユニットの動作には、24 V dc (直流)のみが必要なので、電源に余分な負荷をかけないようにします。ヒンジ付きドア、アルミプロファイル、フェンスに取り付けるため、汎用性が高くなっています。
特長
IP69K (侵入保護)等級により、頻繁に清掃する必要がある場所で使用するため、埃や高圧、高温の水噴流からスイッチを保護
ヘビーデューティ用途での衝撃や衝撃から保護するガラス繊維強化熱可塑樹脂エンクロージャ
銀コンタクト材質により錆を防止し、信頼性の高い接続を実現
ねじ接続により、スイッチをしっかり固定
ヘビーデューティ用途での衝撃や衝撃から保護するガラス繊維強化熱可塑樹脂エンクロージャ
銀コンタクト材質により錆を防止し、信頼性の高い接続を実現
ねじ接続により、スイッチをしっかり固定
用途
金属加工
水処理プラント
木工用ヤード
製造ライン
水処理プラント
木工用ヤード
製造ライン
このソレノイドインターロックスイッチの寿命はどのくらいですか?
このソレノイドインターロックスイッチは、機械的寿命が約200万回で、長時間使用できます。
仕様
特性 | |
---|---|
施錠 / 開錠用電力 | パワーツーロック |
電源電圧 | 24V dc |
シリーズ | AZM 300 |
アクチュエータ含む | なし |
安全接点 | 2 PNP |
コンジットエントリ | 1/2 in NPT |
補助接点 | 1 PNP |
材質 | プラスチック |
IP保護等級 | IP66, IP67, IP69K |
幅 | 100mm |
深さ | 35mm |
長さ | 85mm |
代表規格 | CE認定、cULus認定、ECOLAB、EN ISO13849-1、IEC 61508、TUV |
最大DC電圧 | 24V |
