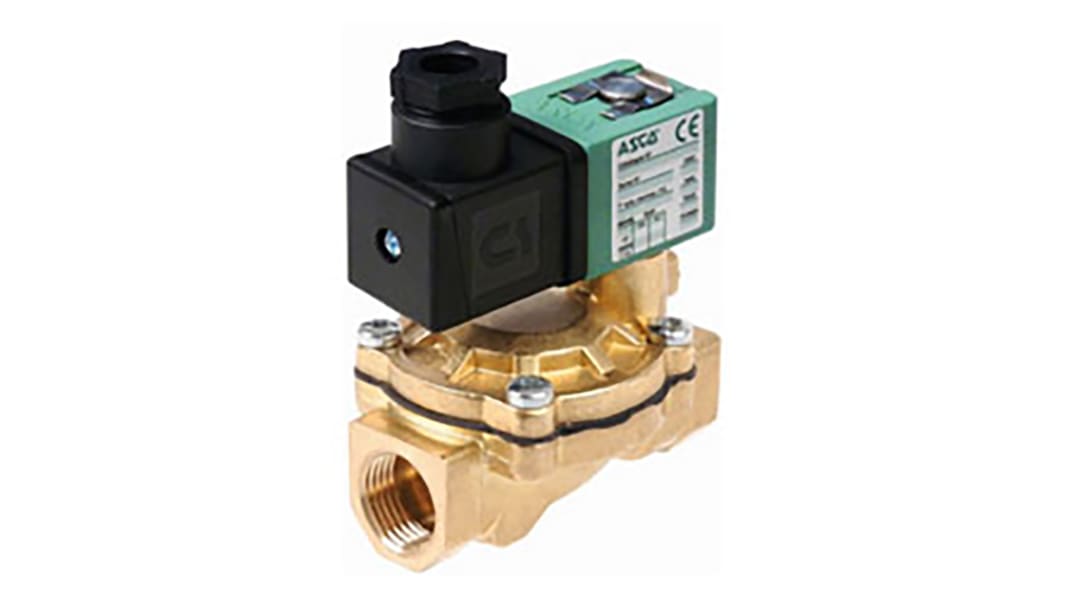

EMERSON – ASCO ソレノイドバルブ, 24 V dc210バール SCE238C004 24 DC

2方、パイロット作動ソレノイドバルブ、最小作動圧力が必要、通常時閉、ねじポート接続。

黄銅ボディ
最小作動圧力が必要
コンパクトで軽量
DINプラグ接続
使用温度範囲: -20 → +85 °C
任意の位置に取り付け可能

圧力範囲は水用です。他の媒体では異なる可能性があります。

ほとんどのガス及び流体操作用途に適したコンパクトなソレノイドバルブです。 可能な場合、バルブは(回路)機能を示す回路図付きで示されています。 図は、コイル励磁時のバルブの動作を左側に示すようにレイアウトされています。 コイルが消勢されると、スプリング(又はサーボアシスト)の戻りによってバルブが制御されます。これを図の右側に示しています。 3 / 2方とは、3ポート、2モード動作のバルブであることを示しています。 通常、2 / 2方バルブを2方と呼んでいます。 回路ではポートにA、B、P、P1、P2、Rを使用しており、バルブ本体にもマークが付けられています。 バルブ本体は特定の回路機能のマーク付きですが、多くの場合他の機能にも使用できます。 代替回路機能が必要な場合は、適切な接続と圧力機能について回路図と製品仕様を参照してください。
