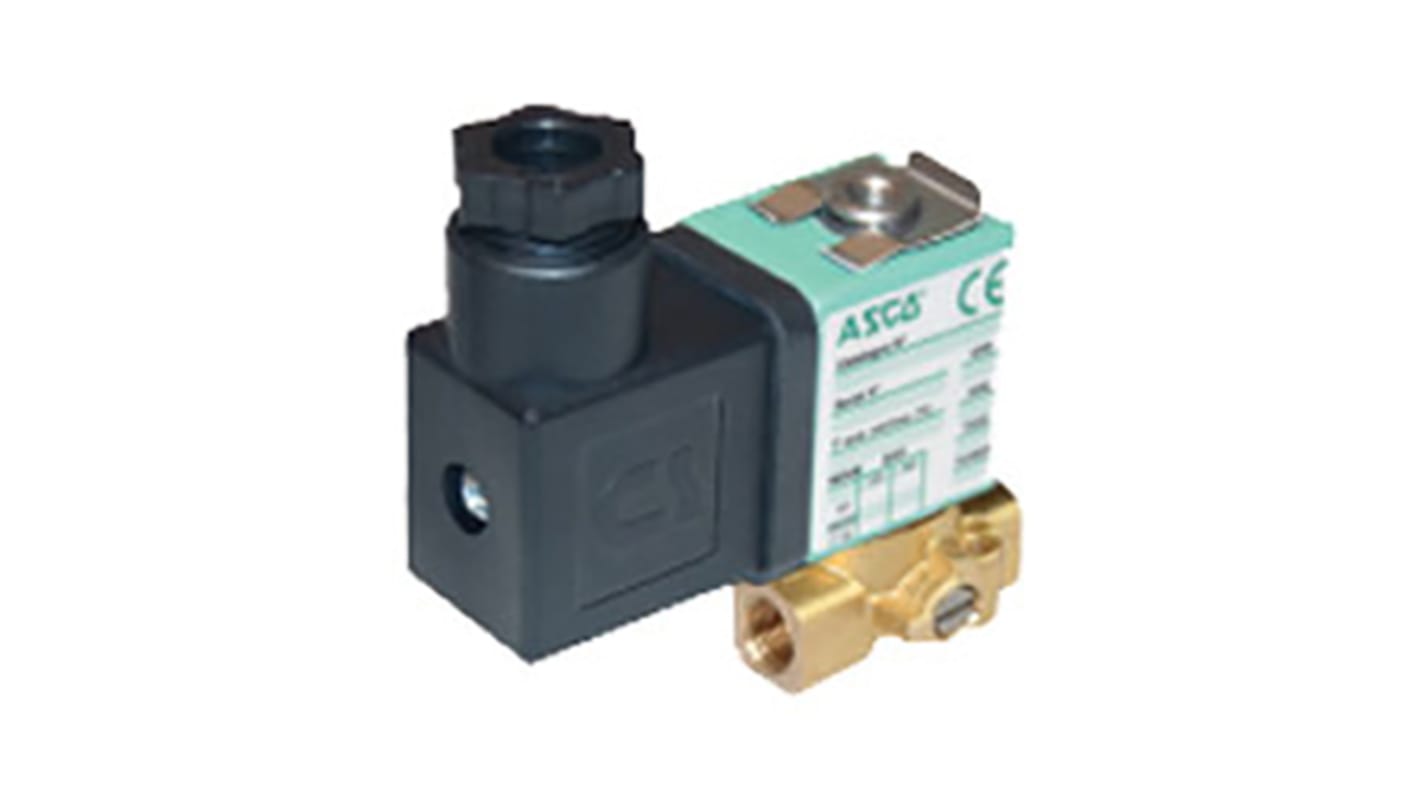

EMERSON – ASCO ソレノイドバルブ, 24 V ac, ポート数：3, 1/4インチ, SCG356B466VMS.24/50-

3/2 NC 直接制御ソレノイドバルブ
設置が容易な小型軽量。
最小制御圧力なし。
標準手動制御。
黄銅ボディ
プラグ式コネクタ。
下部にある 2 つのタップ穴を使用して取り付けます。

3方不活性ガス/流体バルブ

ほとんどのガス及び流体操作用途に適したコンパクトなソレノイドバルブです。 可能な場合、バルブは(回路)機能を示す回路図付きで示されています。 図の左側でコイル励磁時のバルブの動作を説明するように図を配置しています。 コイルが消勢されると、スプリング(又はサーボアシスト)の戻りによってバルブが制御され、これを図の右側で説明しています。下の代表的な回路図を参照してください。3//2方とは、3ポート、2モード動作のバルブを示しています。 通常、2//2方バルブを2方と呼んでいます。回路ではポートにA、B、P、P1、P2、Rを使用しており、バルブ本体にもマークが付けられています。 バルブ本体は特定の回路機能のマーク付きですが、多くの場合他の機能にも使用できます。 代替回路機能が必要な場合、適切な接続と圧力機能について回路図と製品仕様を参照してください。
