オムロン, ソリッドステートリレー 最大負荷電圧:26.4 V dc 最大負荷電流:3 A DIN Rail, G3RV-SR500-D DC24

半導体インタフェースリレー の一覧へ

1個小計：*

￥4,110.00

(税抜)

￥4,521.00

(税込)

Add to Basket
数量を選択または入力
在庫あり
  • 3 は国内在庫あり
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個
単価
1 +￥4,110

* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。

RS品番:
111-3010
メーカー型番:
G3RV-SR500-D DC24
メーカー/ブランド名:
オムロン
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

オムロン

最大電圧制御

24 V dc

最大負荷電流

3 A

取り付け方法

DINレール

最大負荷電圧

26.4 V dc

電圧制御範囲

最大24 V dc

スイッチングタイプ

DC

接点構成

SPST

定格電圧範囲

3 → 26.4V dc

最小負荷電圧

3 V dc

ターミナルタイプ

プッシュイン

極数

1

高さ

90mm

長さ

6.2mm

最小負荷電流

100 μA

奥行き

78mm

出力装置

MOSFET

シリーズ

G3RV-SR

動作温度 Max

+55°C

動作温度 Min

-30°C

漏れ電流

10 μA

寸法

6.2 x 78 x 90mm

最大ターンオン時間

6 ms

特殊機能

高速開閉SSR、従来型製品より低背

基準適合

CE, CULus, TUV認定

メーカー型番

G3RV-SR500-D DC24

動作温度範囲

-30 → +55°C

COO（原産国）:
JP

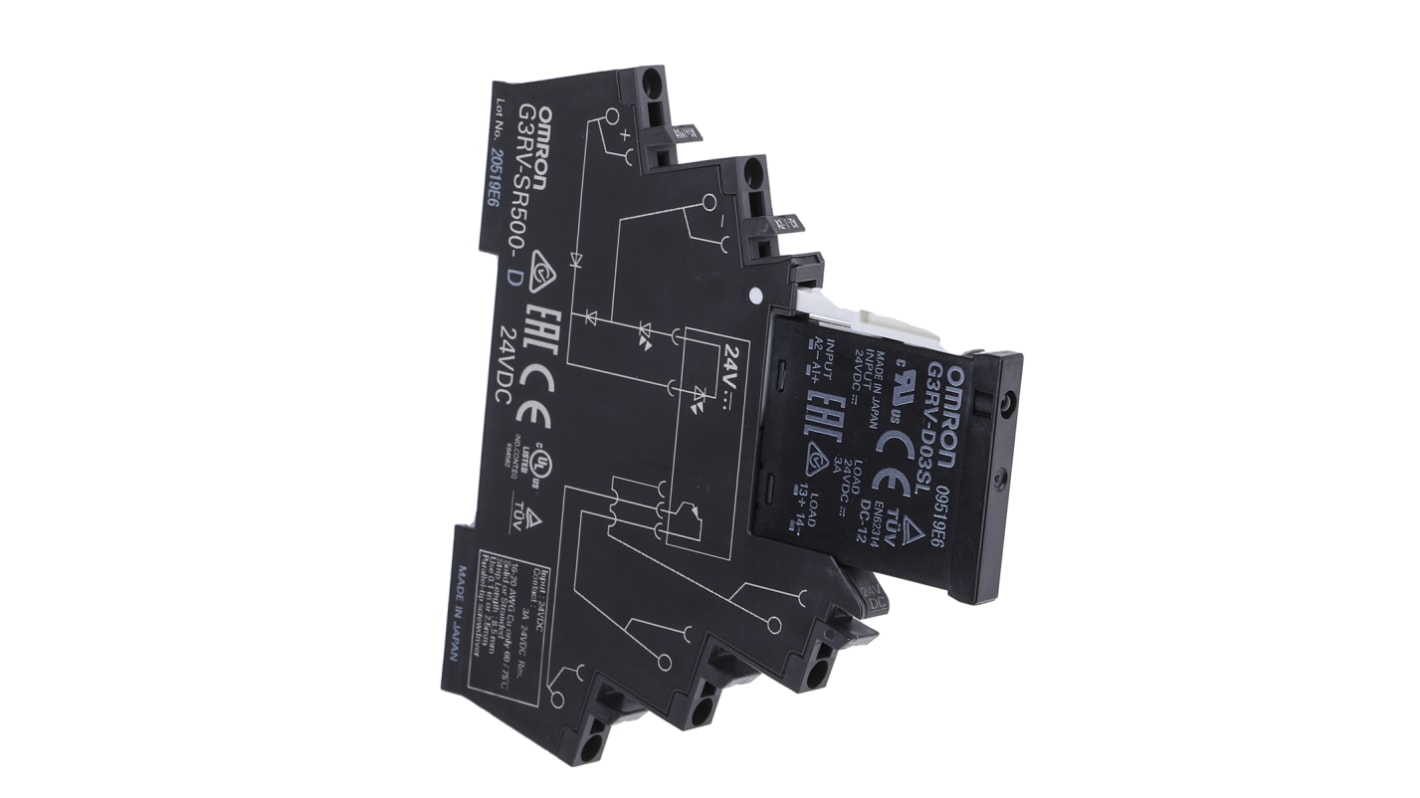

G3RV-SRスリムI/Oソリッドステートリレー


オムロンG3RV-SRスリムI/Oソリッドステートリレーは、制御パネルの設計 / 製造を新たなレベルに引き上げる、オムロンのValue Design for Panel概念に対応した製品です。 G3RV-SRリレーは、上向き又は下向きに取り付けることができるので、パネル設計の柔軟性が高まります。 この柔軟性の高い設計により、パネル内で効率よく配線することができます。 プッシュインPlus端子台を使用すると、従来のねじ止め端子に比べて配線作業が軽減されます。

高周波
高速開閉
最大スイッチング容量: 3 A (DC)、2 A (AC)
LED動作状態表示

OMRONソリッドステートインターフェイスリレー、90 (H) x 6.2 (L) x 78 mm (D), DCスイッチングタイプ - G3RV-SRシリーズ - G3RV-SR500-D DC24


OMRONのこのソリッドステートインターフェイスリレーを使用して、低電圧システムと高電力機器のギャップをブリッジします。センサやPLCなどのデバイスから入力信号を受信し、電気モードから光学モードに変換します。処理された信号は、HVAC機器などの高電流機械の出力回路に送信されます。このリレーは、移動する内部コンタクトを備えていませんので、機械的な摩耗やコンタクトバウンスのリスクはありません。

特長と利点


• プッシュインプラス端子台により、問題なく配線可能
• LED信号により、ステータスを簡単に監視可能
• すばやくロックしてリリースするためのレバーを内蔵
• 6 msのターンオン時間を備えた高速電源スイッチング

アプリケーション


• 自動車エンジニアリング
• 発電所
• 照明器具
• ビルオートメーション

SSIRとSSRの違いは何ですか?


このようなSSIRは、低電圧ソースから高電圧出力に信号を送信しますが、SSRは、高電流負荷を直接切り替えるように設計されています。

このリレーのリリース時間はどのくらいですか?


60 msの迅速なリリース時間により、このリレーはスイッチングごとにすばやく元の状態に戻ります。

注意

・本製品は材料や部材入手難のため納期が不安定になっています。

規格

UL508、E64562、CE


ゼロ電圧リレー

備考

温度によって定格電流に影響がでることがあります。性能低下の可能性については、データシートを参照してください。
