- RS品番:
- 906-1023
- メーカー型番:
- CPC1025N
- メーカー/ブランド名:
- IXYS
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | IXYS | |
| プロダクトタイプ | ソリッドステートリレー | |
| 最大負荷電流 | 120mA | |
| 取付タイプ | 表面 | |
| 終端処理 | 基板端子 | |
| 接点構成 | SPNO | |
| 動作温度 Min | -40°C | |
| オン状態抵抗 | 30Ω | |
| スイッチング機能 | AC/DCスイッチング | |
| 動作温度 Max | 85°C | |
| 規格 / 承認 | CSA, EN/IEC 60950, RoHS, UL | |
| 長さ | 5mm | |
| 幅 | 3.8 mm | |
| 高さ | 2.6mm | |
| 容量 | 77pF | |
| 出力タイプ | MOSFET | |
| 漏れ電流 | 1μA | |
| すべて選択 | ||
|---|---|---|
ブランド IXYS | ||
プロダクトタイプ ソリッドステートリレー | ||
最大負荷電流 120mA | ||
取付タイプ 表面 | ||
終端処理 基板端子 | ||
接点構成 SPNO | ||
動作温度 Min -40°C | ||
オン状態抵抗 30Ω | ||
スイッチング機能 AC/DCスイッチング | ||
動作温度 Max 85°C | ||
規格 / 承認 CSA, EN/IEC 60950, RoHS, UL | ||
長さ 5mm | ||
幅 3.8 mm | ||
高さ 2.6mm | ||
容量 77pF | ||
出力タイプ MOSFET | ||
漏れ電流 1μA | ||
- COO（原産国）:
- PH

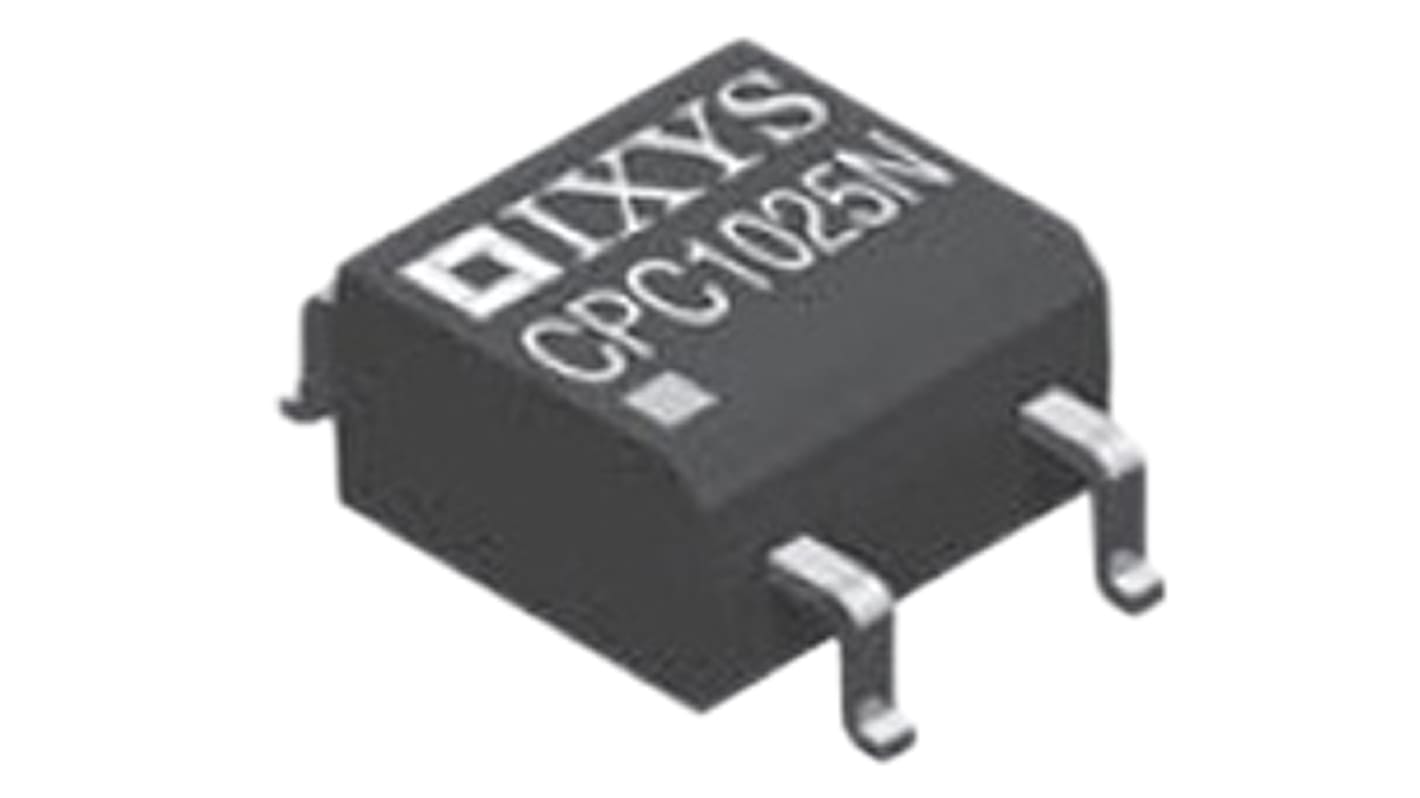

1フォームA 1500 Vrms SOP OptoMOSリレー、CPC
この単極ミニチュアソリッドステートリレーは、常時開(1フォームA)コンタクトを備え、4ピンSOPパッケージに収容されています。 このリレーは、光結合MOSFET技術を利用して入出力間で1500 Vrmsの絶縁を実現します。
有名なOptoMosアーキテクチャが採用されている出力は、効率的なMOSFETスイッチ及び光起電性ダイによって制御されます。 効率のよい赤外線LED入力で光結合制御を可能にします。
このリレーは、ダブルモールド垂直構造パッケージを採用することで、最も小型のリレーの1つとなっています。 このため、他の大型4ピンSOPリレーよりも基板のスペースを20 %以上節約することができます。
考えられる用途:
セキュリティ: 受動型赤外線検出器(PIR)、データ信号伝達、センサ回路
計測機器: マルチプレクサ、データ収集、電子スイッチング、I/Oサブシステム
メータ(ワット時、水量、ガス)
医療機器: 患者 / 機器の絶縁
航空宇宙
産業用制御
センサ回路
計装
マルチプレクサ
データ収集
特長
1500 Vrms入力 / 出力絶縁
動作に必要なLED電流はわずか0.5 mA
小型4ピンSOPパッケージ
高い信頼性
アークフリー(スナバ回路なし)
EMI / RFI発生なし
放射電磁界に対する耐性
ウエーブはんだ付け可能
Ixysソリッドステートリレー、基板実装
Standards
UL認定コンポーネント: 認定番号E76270
CSA認定コンポーネント: 認定書1172007
EN / IEC60950-1認定コンポーネント: 認定書B 13 12 82667 003
CSA認定コンポーネント: 認定書1172007
EN / IEC60950-1認定コンポーネント: 認定書B 13 12 82667 003
