- RS品番:
- 906-1045
- メーカー型番:
- CPC1330GR
- メーカー/ブランド名:
- IXYS
335 海外在庫あり - 通常4営業日でお届け
追加されました
単価: 購入単位は5個
¥186.20
(税抜)
¥204.82
(税込)
個 | 単価 | 購入単位毎合計* |
5 - 120 | ¥186.20 | ¥931.00 |
125 - 1245 | ¥181.80 | ¥909.00 |
1250 - 2495 | ¥177.20 | ¥886.00 |
2500 - 4995 | ¥172.80 | ¥864.00 |
5000 + | ¥168.20 | ¥841.00 |
* 購入単位ごとの価格 |
- RS品番:
- 906-1045
- メーカー型番:
- CPC1330GR
- メーカー/ブランド名:
- IXYS
データシート
その他
- COO(原産国):
- PH
詳細情報

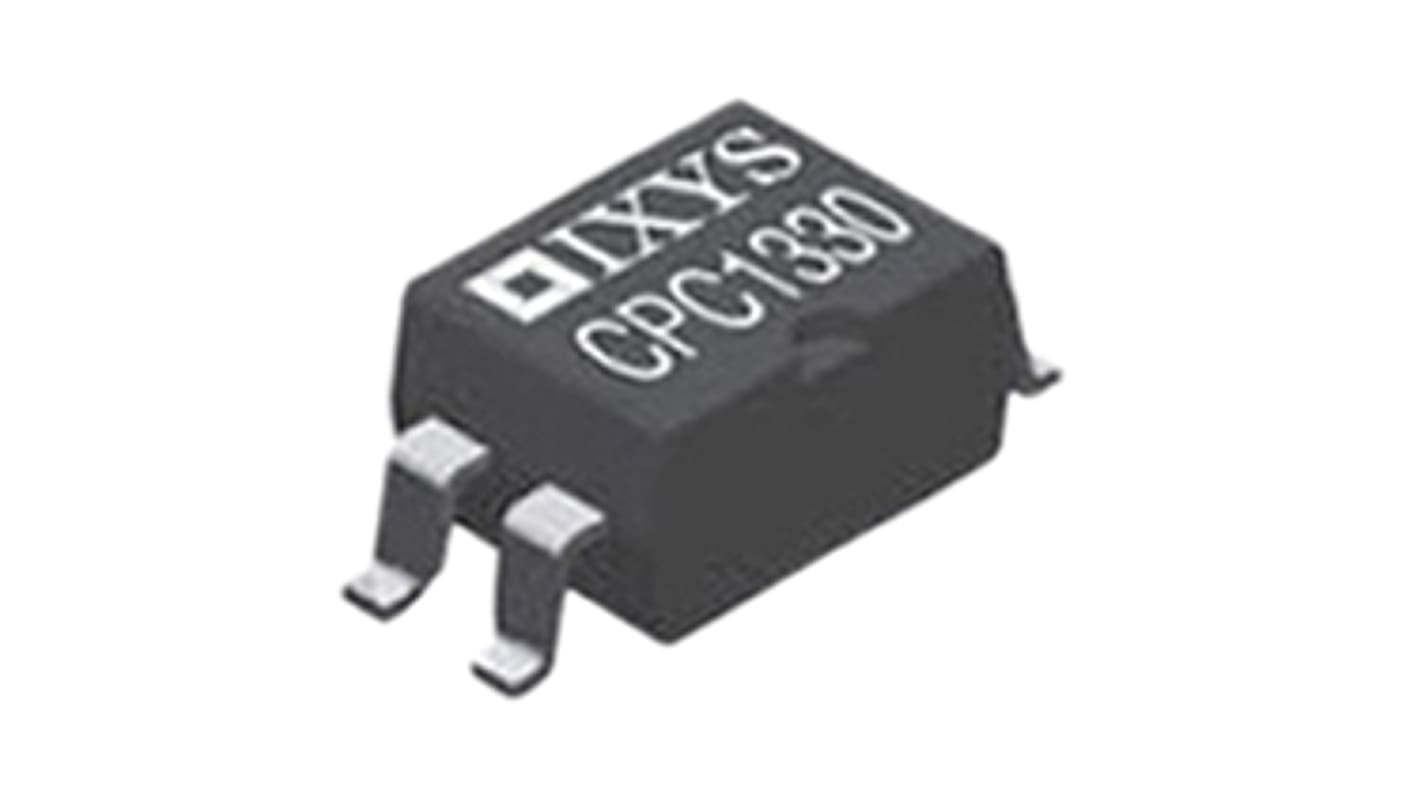

GaAlAS赤外線LED 4ピンOptoMOSリレー、CPC
この単極ミニチュアソリッドステートリレーは、常時開(1フォームA)又は常時閉(1フォームB)コンタクトを備えています。 このリレーは、定格5000 Vrmsの強化された入力 / 出力絶縁バリアを備えています。
このユニットは、さまざまな電圧遮断機能が用意されているため、幅広い用途に適しています。
有名なOptoMosアーキテクチャが採用されている出力は、効率的なMOSFETスイッチによって制御されます。 効率のよいGaAlAS赤外線LED入力で光学結合出力が制御されます。
考えられる用途:
計装
マルチプレクサ
データ収集
電子スイッチング
I/Oサブシステム
メータ(ワット時、水量、ガス)
医療機器: 患者 / 機器の絶縁
セキュリティシステム
航空宇宙
産業用制御
このユニットは、さまざまな電圧遮断機能が用意されているため、幅広い用途に適しています。
有名なOptoMosアーキテクチャが採用されている出力は、効率的なMOSFETスイッチによって制御されます。 効率のよいGaAlAS赤外線LED入力で光学結合出力が制御されます。
考えられる用途:
計装
マルチプレクサ
データ収集
電子スイッチング
I/Oサブシステム
メータ(ワット時、水量、ガス)
医療機器: 患者 / 機器の絶縁
セキュリティシステム
航空宇宙
産業用制御
特長
GaAlAS LEDには、さまざまな波長のタイプを用意
5000 Vrms入力 / 出力絶縁
低駆動電力要件
小型4ピンSOPパッケージ
高い信頼性
アークフリー(スナバ回路なし)
EMI / RFI発生なし
ウェーブはんだ付け可能、機械挿入可能
GaAlAS LEDには、さまざまな波長のタイプを用意
5000 Vrms入力 / 出力絶縁
低駆動電力要件
小型4ピンSOPパッケージ
高い信頼性
アークフリー(スナバ回路なし)
EMI / RFI発生なし
ウェーブはんだ付け可能、機械挿入可能
規格
UL認定コンポーネント: 認定番号E76270
CSA認定コンポーネント: 認定書1172007
EN / IEC60950-1認定コンポーネント: 認定書B 10 05 49410 006
CSA認定コンポーネント: 認定書1172007
EN / IEC60950-1認定コンポーネント: 認定書B 10 05 49410 006
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
Ixysソリッドステートリレー、基板実装
仕様
特性 | |
---|---|
最大負荷電流 | 120 mA |
取り付けタイプ | 表面実装 |
スイッチングタイプ | DC |
極数 | 1 |
接点構成 | SPST |
ターミナルタイプ | 基板ピン |
出力装置 | MOSFET |
パッケージスタイル | 小型 - 4ピン |
リレータイプ | OptoMOS |
最大ターンオン時間 | 2ms |
寸法 | 6.35 x 4.572 x 3.3mm |
特殊機能 | アークフリー(スナバ回路なし)、低駆動電力要件、機械挿入可能、EMI / RFI発生なし、ウェーブはんだ付け可能 |
動作温度 Max | +85°C |
静電容量 | 25pF |
動作温度 Min | -40°C |
奥行き | 4.6mm |
基準適合 | 証明書TUV B 10 05 49410 006, CSA, EN/IEC, ULファイルE76270 |
高さ | 3.3mm |
漏れ電流 | 1 μA |
長さ | 6.4mm |
動作温度範囲 | -40 → +85°C |
