- RS品番:
- 906-1076
- メーカー型番:
- CPC1563GS
- メーカー/ブランド名:
- IXYS
一時的な在庫切れ - 2025/03/26に入荷し、その後4営業日でお届け予定
追加されました
単価: 購入単位は5個
¥353.40
(税抜)
¥388.74
(税込)
個 | 単価 | 購入単位毎合計* |
5 - 120 | ¥353.40 | ¥1,767.00 |
125 - 1245 | ¥330.20 | ¥1,651.00 |
1250 - 2495 | ¥307.40 | ¥1,537.00 |
2500 - 4995 | ¥284.20 | ¥1,421.00 |
5000 + | ¥261.00 | ¥1,305.00 |
* 購入単位ごとの価格 |
- RS品番:
- 906-1076
- メーカー型番:
- CPC1563GS
- メーカー/ブランド名:
- IXYS
データシート
その他
- COO(原産国):
- PH
詳細情報

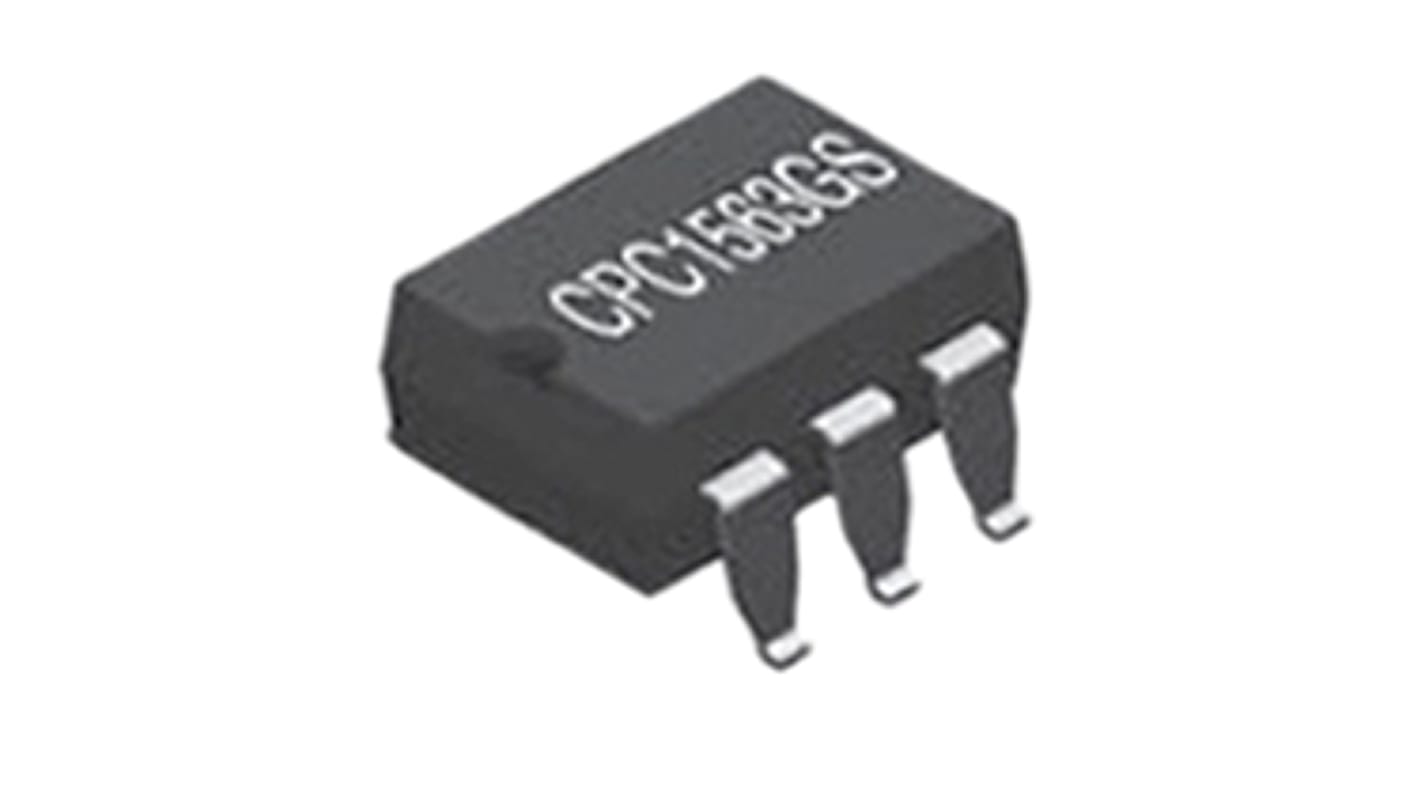

1フォームA OptoMOSリレー、電流制限機能内蔵、CPC
この単極ソリッドステートリレーは、常時開(1フォームA)コンタクトを備え、電流制限機能を内蔵しています。 このリレーは、有線インターフェイス用途の堅牢性を高めながら電気機械式リレーの代わりとして使用することができます。 各国のフックスイッチ電話機市場に最適です。
リレーは、MOSFETスイッチでの出力作動用のGaAlAs LED及びスイッチ制御用の内蔵モノリシックダイによって構築されています。 このダイは、フォトダイオードアレイ、アクティブ電流制限回路によるスイッチ制御機能、及び熱監視機能を備えています。 このリレーは、さまざまな電圧遮断オプションによってACとDCの両方の用途に使用することができます。
想定される用途:
電話機用フックスイッチ
VoIPゲートウェイ
IP-PBX
衛星 / ケーブルセットトップボックス
V.92規格などのモデム
ファックス機
音声メールシステム
POS端末用の組み込みモデム
自動バンキング
遠隔検針
自動販売機
セキュリティ及び監視
計装
医療機器: 患者 / 機器の絶縁
航空宇宙
産業用制御
リレーは、MOSFETスイッチでの出力作動用のGaAlAs LED及びスイッチ制御用の内蔵モノリシックダイによって構築されています。 このダイは、フォトダイオードアレイ、アクティブ電流制限回路によるスイッチ制御機能、及び熱監視機能を備えています。 このリレーは、さまざまな電圧遮断オプションによってACとDCの両方の用途に使用することができます。
想定される用途:
電話機用フックスイッチ
VoIPゲートウェイ
IP-PBX
衛星 / ケーブルセットトップボックス
V.92規格などのモデム
ファックス機
音声メールシステム
POS端末用の組み込みモデム
自動バンキング
遠隔検針
自動販売機
セキュリティ及び監視
計装
医療機器: 患者 / 機器の絶縁
航空宇宙
産業用制御
特長
アクティブ電流制限保護機能を内蔵
熱監視
ターンオン保証: 2 mA入力制御電流
3750 Vrms入力 / 出力絶縁
小型表面実装パッケージ
低駆動電力要件(TTL / CMOS対応)
アークフリー(スナバ回路なし)
EMI / RFI発生なし
アクティブ電流制限保護機能を内蔵
熱監視
ターンオン保証: 2 mA入力制御電流
3750 Vrms入力 / 出力絶縁
小型表面実装パッケージ
低駆動電力要件(TTL / CMOS対応)
アークフリー(スナバ回路なし)
EMI / RFI発生なし
規格
UL認定コンポーネント: 認定番号E76270
CSA認定コンポーネント: 認定書1172007
EN / IEC60950-1認定コンポーネント: TUV認定書B 10 05 49410 006
CSA認定コンポーネント: 認定書1172007
EN / IEC60950-1認定コンポーネント: TUV認定書B 10 05 49410 006
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
Ixysソリッドステートリレー、基板実装
仕様
特性 | |
---|---|
最大負荷電流 | 120mA、250mA |
取り付けタイプ | 表面実装 |
最大負荷電圧 | 600 V |
スイッチングタイプ | AC/DC |
極数 | 1 |
ターミナルタイプ | 基板ピン |
接点構成 | SPST |
出力装置 | MOSFET |
パッケージスタイル | 小型 - 6ピン |
リレータイプ | OptoMOS |
定格電圧範囲 | 最大600V |
最大ターンオン時間 | 2ms |
寸法 | 9.652 x 6.35 x 3.302mm |
特殊機能 | アークフリー(スナバ回路なし)、アクティブ電流制限保護機能を内蔵、低駆動電力要件、機械挿入可能、EMI / RFI発生なし、熱シャットダウン、ウェーブはんだ付け可能 |
基準適合 | CSA, EN/IEC60950-1, 証明書TUV B 13 12 82667 003, ULファイルE76270 |
静電容量 | 18pF |
動作温度 Max | +85°C |
動作温度 Min | -40°C |
漏れ電流 | 1 μA |
長さ | 9.7mm |
動作温度範囲 | -40 → +85°C |
高さ | 3.3mm |
奥行き | 6.4mm |
