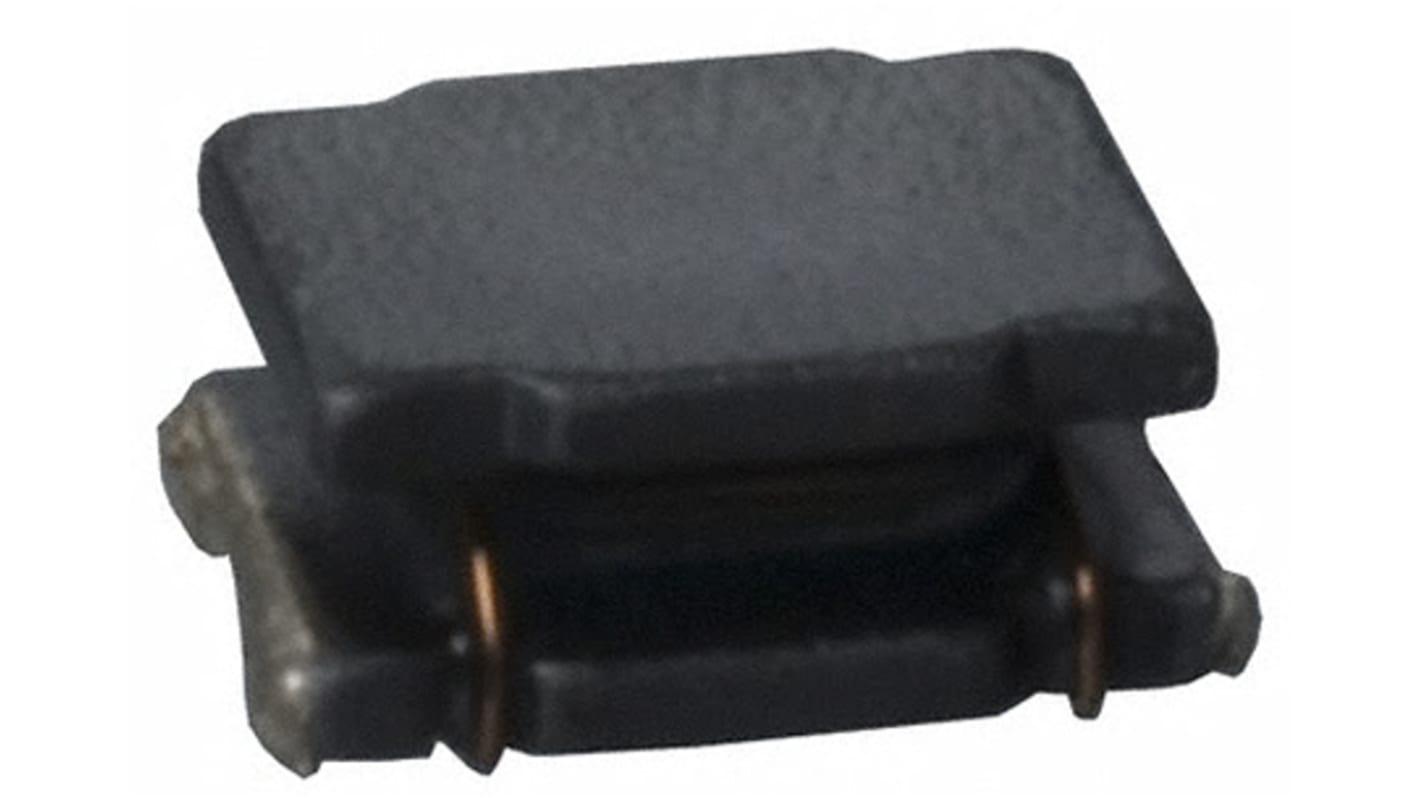

Murata LQH 巻線チップインダクタ, 2.2 μH, 4 A, 30 mΩ, 5050 サイズ
- RS品番:
- 106-5337
- メーカー型番:
- LQH5BPN2R2NT0L
- メーカー/ブランド名:
- 村田製作所
取扱停止中
この商品はお取扱い終了致しました。
- RS品番:
- 106-5337
- メーカー型番:
- LQH5BPN2R2NT0L
- メーカー/ブランド名:
- 村田製作所
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | 村田製作所 | |
| インダクタンス | 2.2μH | |
| プロダクトタイプ | 巻線チップインダクタ | |
| 最大直流電流 | 4A | |
| パッケージ/ケース | 5050 | |
| パッキング | エンボステープ | |
| 長さ | 5mm | |
| 自動車規格 | なし | |
| 遮蔽性 | あり | |
| 最大直流抵抗 | 30mΩ | |
| ピン数 | 2 | |
| 動作温度 Min | -40°C | |
| インダクタンス許容範囲 | ±30 % | |
| 動作温度 Max | 125°C | |
| シリーズ | LQH | |
| 終端方式 | はんだ | |
| 高さ | 2mm | |
| 深さ | 5mm | |
| 規格 / 承認 | RoHS | |
| コアプロセッサ | フェライト | |
| 最大自己共振周波数 | 55MHz | |
| インダクタ構造 | 巻線型 | |
| 成形 | はい | |
| すべて選択 | ||
|---|---|---|
ブランド 村田製作所 | ||
インダクタンス 2.2μH | ||
プロダクトタイプ 巻線チップインダクタ | ||
最大直流電流 4A | ||
パッケージ/ケース 5050 | ||
パッキング エンボステープ | ||
長さ 5mm | ||
自動車規格 なし | ||
遮蔽性 あり | ||
最大直流抵抗 30mΩ | ||
ピン数 2 | ||
動作温度 Min -40°C | ||
インダクタンス許容範囲 ±30 % | ||
動作温度 Max 125°C | ||
シリーズ LQH | ||
終端方式 はんだ | ||
高さ 2mm | ||
深さ 5mm | ||
規格 / 承認 RoHS | ||
コアプロセッサ フェライト | ||
最大自己共振周波数 55MHz | ||
インダクタ構造 巻線型 | ||
成形 はい | ||
LQH5BPNシリーズSMDチップインダクタ
村田製作所LQHシリーズ巻線型チップインダクタには、フェライトコアに巻き付ける銅線が付属します。 大半のLQHシリーズチップインダクタでは、フェライトコアが様々な樹脂でコーティングされています。このコーティングにより、インダクタの強度が向上します。 この巻線型チップインダクタは、高インダクタンス値用途に使用でき、電源ブースター回路に最適です。 RoHS対応。
用途
デジタルカメラ
携帯電話
TV
ゲーム機器
Murata非標準SMTインダクタ(チョーク)
