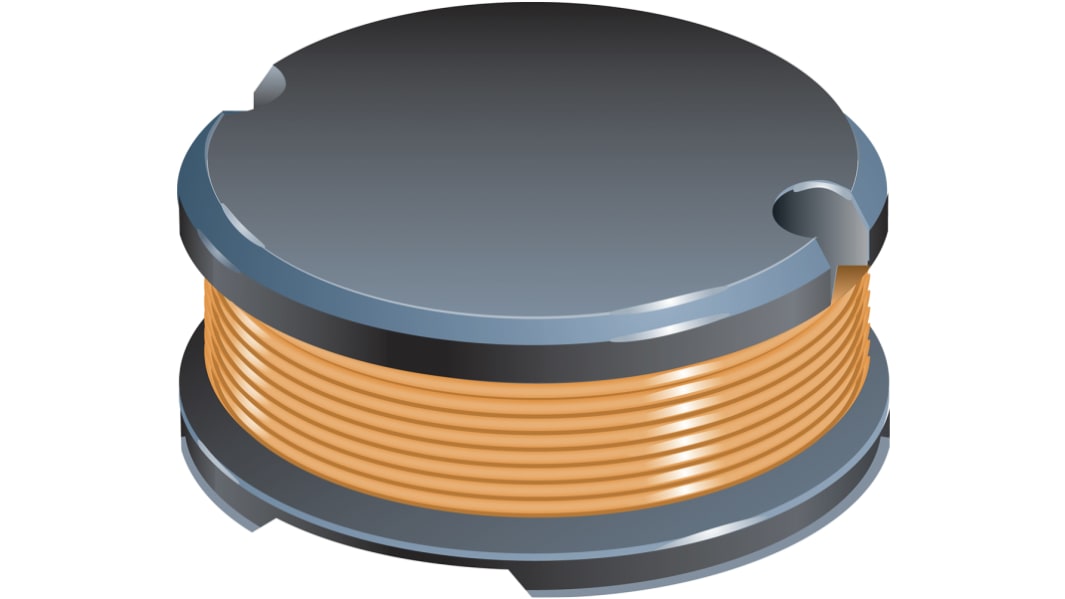

Bourns 巻線チップインダクタ SDR0503, 4.7 mH E12 いいえ, 50 mA フェライトDR ±5 % 巻線型 40
- RS品番:
- 181-4288
- メーカー型番:
- SDR0503-472JL
- メーカー/ブランド名:
- Bourns
ボリュームディスカウント対象商品
一括購入価格オプションを表示1 リール(1リール100個入り) 小計：*
￥4,680.00
(税抜)
￥5,148.00
(税込)
3,000円を超える注文については、送料無料
在庫限り
- 1,300 は海外在庫あり（最終在庫）
個 | 単価 | 購入単位毎合計* |
|---|---|---|
| 100 - 100 | ￥46.80 | ￥4,680 |
| 200 + | ￥45.90 | ￥4,590 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 181-4288
- メーカー型番:
- SDR0503-472JL
- メーカー/ブランド名:
- Bourns
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | Bourns | |
| プロダクトタイプ | 巻線チップインダクタ | |
| インダクタンス | 4.7mH | |
| 最大直流電流 | 50mA | |
| パッケージ/ケース | E12 | |
| 長さ | 7.3mm | |
| パッキング | リール | |
| 自動車規格 | なし | |
| 遮蔽性 | いいえ | |
| 最大直流抵抗 | 48Ω | |
| 動作温度 Min | -40°C | |
| ピン数 | 2 | |
| シリーズ | SDR0503 | |
| 動作温度 Max | 125°C | |
| インダクタンス許容範囲 | ±5 % | |
| 規格 / 承認 | RoHS | |
| 直径 | 5mm | |
| 高さ | 4.8mm | |
| コアプロセッサ | フェライトDR | |
| 終端方式 | はんだ | |
| 最大自己共振周波数 | 1MHz | |
| 成形 | はい | |
| インダクタ構造 | 巻線型 | |
| 最小品質ファクター | 40 | |
| すべて選択 | ||
|---|---|---|
ブランド Bourns | ||
プロダクトタイプ 巻線チップインダクタ | ||
インダクタンス 4.7mH | ||
最大直流電流 50mA | ||
パッケージ/ケース E12 | ||
長さ 7.3mm | ||
パッキング リール | ||
自動車規格 なし | ||
遮蔽性 いいえ | ||
最大直流抵抗 48Ω | ||
動作温度 Min -40°C | ||
ピン数 2 | ||
シリーズ SDR0503 | ||
動作温度 Max 125°C | ||
インダクタンス許容範囲 ±5 % | ||
規格 / 承認 RoHS | ||
直径 5mm | ||
高さ 4.8mm | ||
コアプロセッサ フェライトDR | ||
終端方式 はんだ | ||
最大自己共振周波数 1MHz | ||
成形 はい | ||
インダクタ構造 巻線型 | ||
最小品質ファクター 40 | ||
SDR0503シリーズ巻線型チョーク
E12シリーズで使用可能
わずか3.3 mmの低プロファイル
15 mHの高インダクタンス
RoHS対応
DC/DCコンバータの入出力、電源での用途
