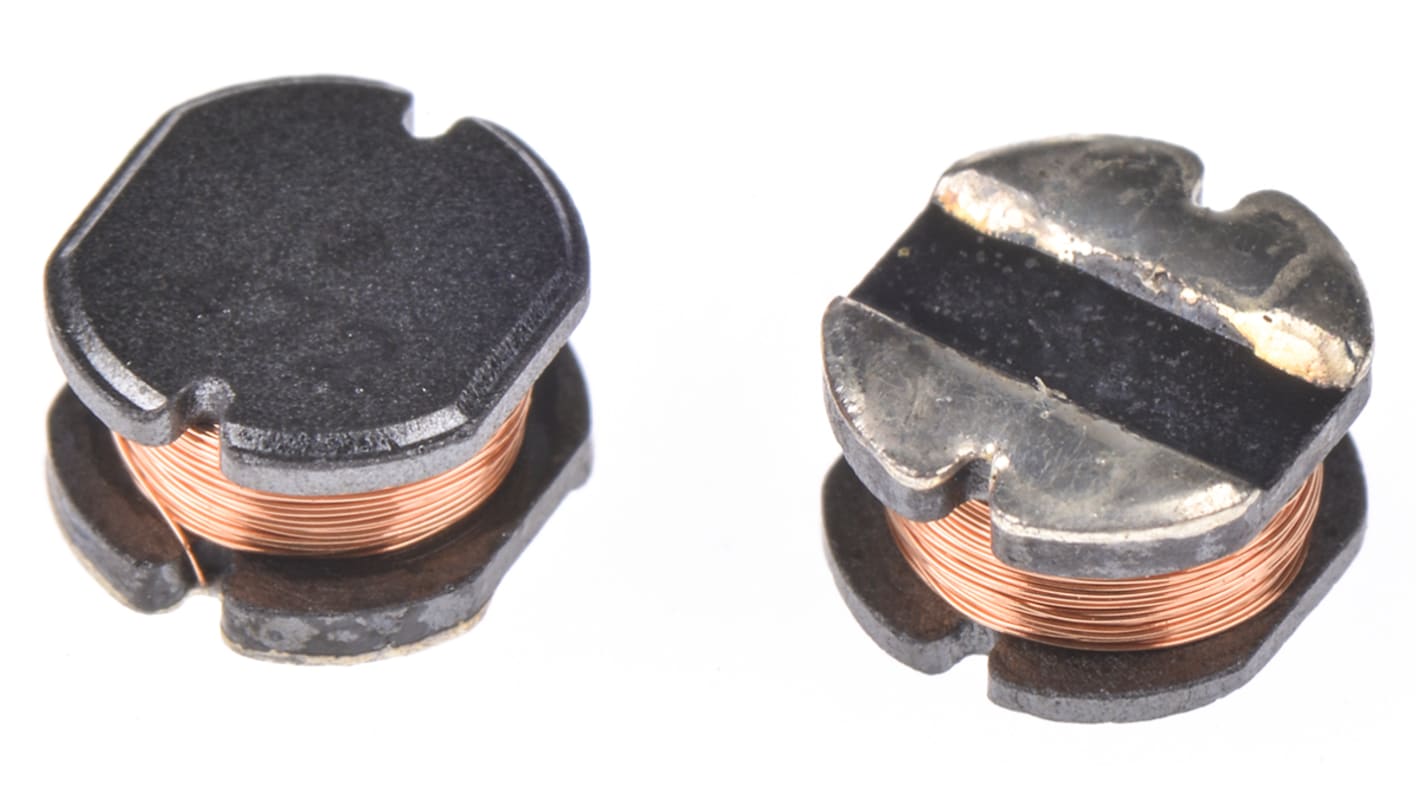

Bourns 巻線チップインダクタ SDR0503, 4.7 mH E12 いいえ, 50 mA, SDR0503-472JL フェライトDR ±5 % 巻線型 40
- RS品番:
- 874-9794
- Distrelec 品番:
- 304-37-799
- メーカー型番:
- SDR0503-472JL
- メーカー/ブランド名:
- Bourns
ボリュームディスカウント対象商品
一括購入価格オプションを表示1 袋(1袋10個入り) 小計：*
￥569.00
(税抜)
￥625.90
(税込)
3,000円を超える注文については、送料無料
在庫限り
- 40 は 2026年6月22日 に入荷予定
- 1,300 は 2026年6月29日 に入荷予定（最終入荷）
個 | 単価 | 購入単位毎合計* |
|---|---|---|
| 10 - 10 | ￥56.90 | ￥569 |
| 20 - 190 | ￥50.90 | ￥509 |
| 200 - 290 | ￥44.90 | ￥449 |
| 300 - 390 | ￥38.90 | ￥389 |
| 400 + | ￥32.90 | ￥329 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 874-9794
- Distrelec 品番:
- 304-37-799
- メーカー型番:
- SDR0503-472JL
- メーカー/ブランド名:
- Bourns
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | Bourns | |
| インダクタンス | 4.7mH | |
| プロダクトタイプ | 巻線チップインダクタ | |
| 最大直流電流 | 50mA | |
| パッケージ/ケース | E12 | |
| パッキング | リール | |
| 長さ | 7.3mm | |
| 自動車規格 | なし | |
| 遮蔽性 | いいえ | |
| 動作温度 Min | -40°C | |
| ピン数 | 2 | |
| 最大直流抵抗 | 48Ω | |
| 動作温度 Max | 125°C | |
| インダクタンス許容範囲 | ±5 % | |
| シリーズ | SDR0503 | |
| 規格 / 承認 | RoHS | |
| コアプロセッサ | フェライトDR | |
| 終端方式 | はんだ | |
| 直径 | 5mm | |
| 高さ | 4.8mm | |
| 最大自己共振周波数 | 1MHz | |
| 最小品質ファクター | 40 | |
| インダクタ構造 | 巻線型 | |
| 成形 | はい | |
| すべて選択 | ||
|---|---|---|
ブランド Bourns | ||
インダクタンス 4.7mH | ||
プロダクトタイプ 巻線チップインダクタ | ||
最大直流電流 50mA | ||
パッケージ/ケース E12 | ||
パッキング リール | ||
長さ 7.3mm | ||
自動車規格 なし | ||
遮蔽性 いいえ | ||
動作温度 Min -40°C | ||
ピン数 2 | ||
最大直流抵抗 48Ω | ||
動作温度 Max 125°C | ||
インダクタンス許容範囲 ±5 % | ||
シリーズ SDR0503 | ||
規格 / 承認 RoHS | ||
コアプロセッサ フェライトDR | ||
終端方式 はんだ | ||
直径 5mm | ||
高さ 4.8mm | ||
最大自己共振周波数 1MHz | ||
最小品質ファクター 40 | ||
インダクタ構造 巻線型 | ||
成形 はい | ||
SDR0503シリーズ巻線型チョーク
E12シリーズで使用可能
わずか3.3 mmの低プロファイル
15 mHの高インダクタンス
RoHS対応
DC/DCコンバータの入出力、電源での用途
