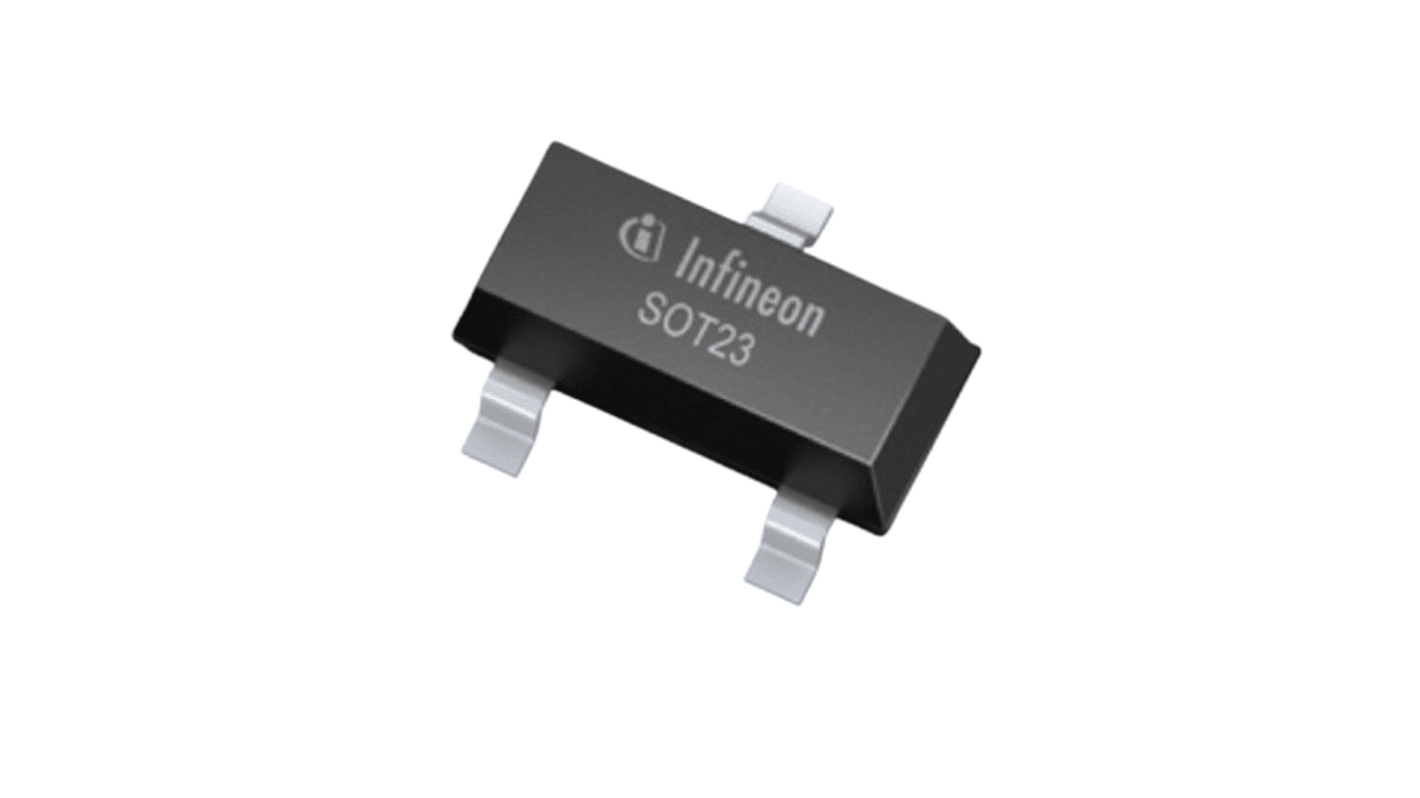

インフィニオン スイッチングダイオード, 85V, 200mA, SOT-23, 表面実装

スイッチングダイオード の一覧へ
ボリュームディスカウント対象商品

1 袋(1袋50個入り) 小計：*

￥713.00

(税抜)

￥784.50

(税込)

Add to Basket
数量を選択または入力
在庫限り
  • 1,300 は海外在庫あり（最終在庫）
個
単価
購入単位毎合計*
50 - 1200￥14.26￥713
1250 - 12450￥13.00￥650
12500 - 24950￥11.78￥589
25000 - 49950￥9.90￥495
50000 +￥8.66￥433

* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。

RS品番:
445-4293
メーカー型番:
BAV70E6327HTSA1
メーカー/ブランド名:
インフィニオン
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

インフィニオン

ダイオード構成

コモンカソード

最大順方向電流

200mA

1チップ当たりのエレメント数

2

実装タイプ

表面実装

最大逆電圧

85V

パッケージタイプ

SOT-23

ダイオードテクノロジー

シリコンジャンクション

最大順方向降下電圧

1.25V

ピン数

3

最大ダイオードキャパシタンス

1.5pF

動作温度 Min

-65 °C

動作温度 Max

+150 °C

長さ

2.9mm

幅

1.3mm

高さ

1mm

寸法

1 x 2.9 x 1.3mm

自動車規格

AEC-Q101

パワー消費

250mW

インフィニオンスイッチングダイオード、最大順方向電流200mA、最大逆電圧85V - BAV70E6327HTSA1


このスイッチング・ダイオードは、一般的なカソードのセットアップで知られ、高速アプリケーションに最適です。表面実装用に設計されたこの製品は、1 x 2.9 x 1.3 mmのコンパクトなサイズが特徴で、さまざまな電子的ニーズに対して信頼性の高い性能を発揮しながら、最小限の基板スペースを効果的に占有します。

特徴と利点


• 効率的な信号処理のための高速スイッチングに対応

• 共通カソード構成で回路設計を最適化

• 最大85Vの逆電圧に対応

• 65℃～+150℃の高温性能により、多様な動作条件に対応

用途


• 精密自動車電子制御ユニットに使用

• 信号整流回路に実装し、効率的な電力管理を実現

• 電子機器の高速データ通信に最適

• 家電製品のスイッチングに有効

このダイオードのコモンカソード構成の意味は？


この構成は柔軟な回路設計を可能にし、レイアウトを複雑にすることなく、複数のスイッチング機能の統合を容易にする。

低キャパシタンスの特徴は、実用上の性能にどのような影響を与えるのでしょうか？


低キャパシタンスは、高周波アプリケーションで重要なスイッチング速度を向上させ、遅延を最小限に抑え、信号歪みを低減する。

このダイオードはどのような安全・性能規格に適合していますか？


AEC-Q101車載規格に適合しており、厳しい環境条件に耐え、重要なアプリケーションでの信頼性を維持することができます。
