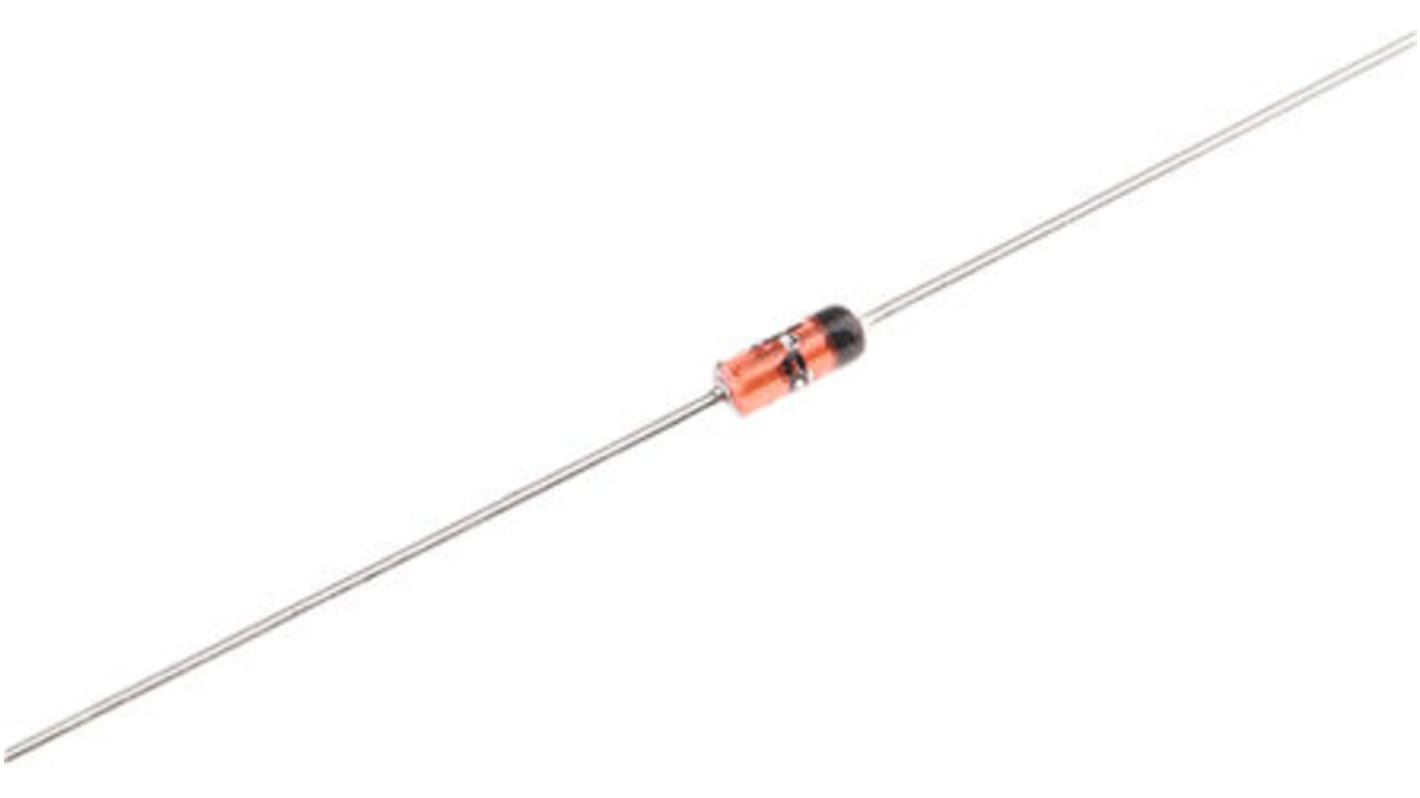

Vishay シリコンジャンクション スルーホール, 300 mA 75 V, シングル DO-35, 2-Pin 1N914TR

スイッチングダイオード の一覧へ
ボリュームディスカウント対象商品

1 袋(1袋500個入り) 小計：*

￥2,135.00

(税抜)

￥2,350.00

(税込)

Add to Basket
数量を選択または入力
在庫限り
  • 11,000 は海外在庫あり（最終在庫）

個
単価
購入単位毎合計*
500 - 14500￥4.27￥2,135
15000 - 149500￥3.794￥1,897
150000 - 199500￥3.402￥1,701
200000 - 249500￥3.114￥1,557
250000 +￥3.078￥1,539

* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。

梱包形態
RS品番:
902-6610
メーカー型番:
1N914TR
メーカー/ブランド名:
Vishay
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

Vishay

プロダクトタイプ

シリコンジャンクション

最大順方向電流If

300mA

ダイオード構成

シングル

取付タイプ

スルーホール

サブタイプ

シリコンジャンクション

パッケージ型式

DO-35

ピン数

2

ピーク逆繰返し電圧 Vrrm

75V

ピーク非反復順方向サージ電流 Ifsm

4A

ピーク逆回復時間 trr

4ns

最大許容損失Pd

500mW

動作温度 Min

-55°C

最大順方向電圧Vf

1V

動作温度 Max

175°C

規格 / 承認

No

シリーズ

1N914

長さ

3.9mm

高さ

1.7mm

自動車規格

なし

COO（原産国）:
CN

ガラスパッシベーション接合 高速スイッチングプラスチック整流器


特長

• 高信頼性条件下での上部架台構造

• キャビティフリーガラスパッシベーション接合

• 高効率の高速スイッチング

• 低リーク電流、通常のIRは0.2μA未満

• 高い順方向サージ能力

• はんだディップ 275 °C max. 10秒、JESD 22-B106適合

代表的用途

G2グリッドCRTとTVの高電圧整流整流

カメラフラッシュのスナバ回路

メカニカルデータ

ケース：DO-204AL、ガラスボディ上にエポキシ樹脂成形

モールドコンパウンドはUL 94 V-0燃焼性に適合

ベース P/N-E3 - RoHS準拠、商用グレード

端子：無光沢錫めっきリード、はんだ付け可能

J-STD-002、JESD 22-B102準拠

E3 サフィックスはJESD 201クラス1Aウィスカー試験に適合

極性：カラーバンドはカソード端を示す

ダイオード及び整流器、Vishay Semiconductor
