RS品番:
134-6949
メーカー型番:
TR10S05
メーカー/ブランド名:
XP Power
スイッチングレギュレータ の一覧へ
12 国内在庫あり - 通常1営業日でお届け
227 海外在庫あり - 通常4営業日でお届け
Add to Basket
個
注文書へ追加
在庫数の確認はこちら
部品表に保存
単価: 購入単位は 個
¥559.00
(税抜)
¥614.90
(税込)
個
単価
1 - 9
¥559.00
10 - 49
¥518.00
50 +
¥501.00
RS品番:
134-6949
メーカー型番:
TR10S05
メーカー/ブランド名:
XP Power
データシート
その他
詳細情報
仕様
Switching Regulator 8-28Vin 5Vout 1A
RoHSステータス: 適合
COO(原産国):
TW

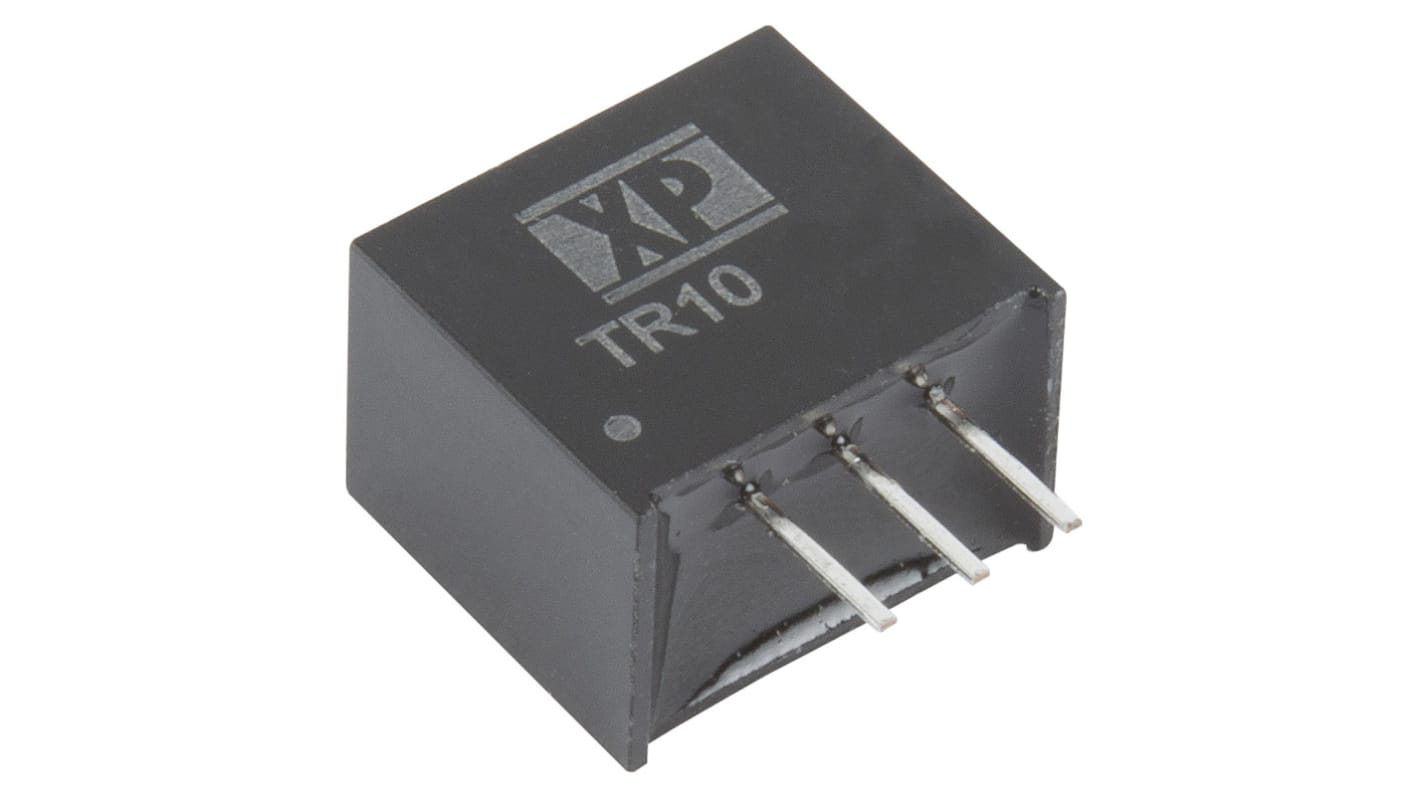

XP Power - TR10シリーズDC-DCコンバータ
XP PowerのTR10シリーズは、1 A、3ピンSIPの、信頼性の高いスイッチングレギュレータです。このシリーズは、業界標準のパッケージで設計されており、低価格で、28 V以下の幅広い入力範囲に対応しています。TR10シリーズは、動作温度が-40~+85 °Cで93 %の高効率を誇る、LM78MXX対応の製品です。
特長と利点
低コスト
効率: 93 %
LM78MXX対応
厳密な調整
小型3ピンSOPパッケージ
60 °Cまでフルパワー(動作温度範囲: -40 → +85 °C)
レベルBの伝導性雑音及び放射性雑音
XP POWER DC-高電圧DC非絶縁コンバータ
特性
出力電圧
5V dc
出力電流
1A
入力電圧
8 → 28V dc
実装タイプ
スルーホール
出力数
1
パッケージ
SIP
効率
90%
リップルノイズ
100mV Pk-Pk
最高温度
+85°C
最低温度
-40°C
シリーズ
TR10
ラインレギュレーション
1%
最大入力電流
670mA
幅
10.16mm
奥行き
7.5mm
重量
2.1g
スイッチング周波数範囲
330kHz
保護機能
短絡保護
ロードレギュレーション
1.5%
長さ
11.68mm
MTBF平均故障間隔
3.8 (Minimum)Mh
代表規格
EN 55032, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8, MIL-HDBK-217F
特殊機能
3 Year Warranty, 3-Pin Switching Regulator, Class B Conducted & Radiated Emissions, Wide Input Range to 28 V
電力信号変換タイプ
DC-DC
