- RS品番:
- 139-2959
- メーカー型番:
- R-78B5.0-2.0
- メーカー/ブランド名:
- Recom
28 国内在庫あり - 通常1営業日でお届け
106 海外在庫あり - 通常4営業日でお届け
追加されました
単価: 購入単位は 個
¥1,777.00
(税抜)
¥1,954.70
(税込)
個 | 単価 |
1 - 10 | ¥1,777.00 |
11 - 54 | ¥1,723.00 |
55 + | ¥1,673.00 |
- RS品番:
- 139-2959
- メーカー型番:
- R-78B5.0-2.0
- メーカー/ブランド名:
- Recom
データシート
その他
- COO(原産国):
- TW
詳細情報

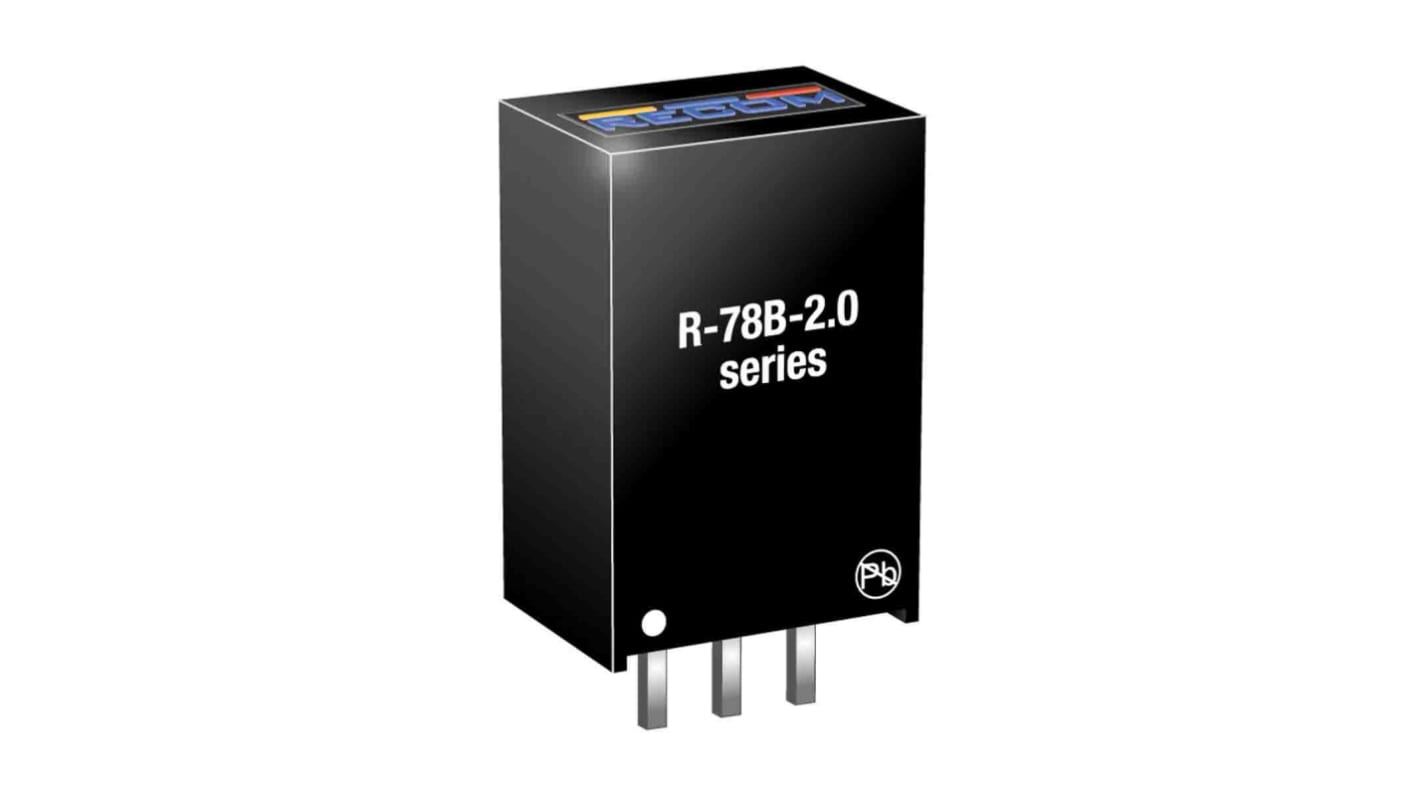

R78Bxx 2.0 シリーズスイッチングレギュレータ
Recom R-78Bxx シリーズは、高効率で非絶縁スイッチングレギュレータです。少量で高品質の製品を提供します。78xx リニアレギュレータの置き換えに最適で、ピン互換です。
入力範囲は高電圧に対応し、無駄になるエネルギーがほとんどないため、ヒートシンクが不要です。連続短絡保護を備えた幅広い入力範囲を備えており、効率的に作業するために外部コンポーネントは不要です。
入力範囲は高電圧に対応し、無駄になるエネルギーがほとんどないため、ヒートシンクが不要です。連続短絡保護を備えた幅広い入力範囲を備えており、効率的に作業するために外部コンポーネントは不要です。
特長と利点
•全負荷時の幅広い動作温度: -40 → +70 ° C
• TO220 リニアレギュレータとピン互換
•高効率、非絶縁、ヒートシンク不要
•外部コンポーネントは不要
• 連続短絡保護
• 低リプル、低ノイズ
•コンパクトなサイズで省スペースを実現
•正 - 負コンバータ
• TO220 リニアレギュレータとピン互換
•高効率、非絶縁、ヒートシンク不要
•外部コンポーネントは不要
• 連続短絡保護
• 低リプル、低ノイズ
•コンパクトなサイズで省スペースを実現
•正 - 負コンバータ
RECOMスイッチングレギュレータ、5 V dc出力電圧、6.5 → 32 V dc入力電圧、 - R-78B-2.0シリーズ - R-78B5.0-2.0
このRECOMのスイッチングレギュレータを使用して、電源が機器と互換性があることを確認してください。6.5 → 32 V dcの幅広い入力電圧範囲により、多くの一般的な電源を低電圧デバイスで安全に動作させるための実用的な方法となっています。このユニットは、最大94%の効率を達成したため、熱として失われるエネルギーを最小限に抑え、ヒートシンクを必要とせず、安全に動作させることができます。11.5 (幅) x 17.5 (高さ) x 8.5 mm (奥行)の狭い寸法により、設置面積が小さく、混雑する基板実装システムに簡単にフィットします。
特長
内蔵の短絡保護機能により、トリップ後にレギュレータを自動的に再起動し、ダウンタイムを最小限に抑えます
シンプルなスルーホール実装で、基板にすばやく取り付け可能
±0.5 %のライン調整により、一貫した出力電圧を実現
幅広い動作温度範囲:-40 °C→+70°C、過酷な環境での使用に耐えます
シンプルなスルーホール実装で、基板にすばやく取り付け可能
±0.5 %のライン調整により、一貫した出力電圧を実現
幅広い動作温度範囲:-40 °C→+70°C、過酷な環境での使用に耐えます
用途
リモコン
照明システム
車載ダッシュボード
家庭用電化製品
照明システム
車載ダッシュボード
家庭用電化製品
このスイッチングレギュレータを無線用途に使用できますか?
はい、このコンバータは、75 mVのリップル及び定格ノイズにより、電気的ノイズがほとんど発生しないため、無線用途に適しています。これにより、無線通信の障害を最小限に抑えることができます。
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
仕様
特性 | |
---|---|
出力電圧 | 5V dc |
出力電流 | 2A |
入力電圧 | 6.5 → 32V dc |
実装タイプ | スルーホール |
出力数 | 1 |
パッケージ | SIP 3 |
定格電力 | 10W |
効率 | 94% |
リップルノイズ | 75mV Pk-Pk |
最低温度 | -40°C |
最高温度 | +70°C |
シリーズ | R-78B-2.0 |
ラインレギュレーション | ±0.5% |
最大入力電流 | 50mA |
幅 | 8.5mm |
重量 | 4g |
電力信号変換タイプ | DC-DC |
保護機能 | 短絡保護 |
奥行き | 17.5mm |
長さ | 11.5mm |
ロードレギュレーション | ±1% |
代表規格 | CBレポート, EN55022, IEC / EN 62368-1 |
MTBF平均故障間隔 | 6349000h |
スイッチング周波数範囲 | 460kHz |
