Recom スイッチングレギュレータ,定格:0.33W
- RS品番:
- 139-2986
- メーカー型番:
- R-78S3.3-0.1
- メーカー/ブランド名:
- Recom
41 海外在庫あり - 通常4営業日でお届け
単価: 購入単位は 個
¥1,010.00
(税抜)
¥1,111.00
(税込)
個 | 単価 |
---|---|
1 - 10 | ¥1,010.00 |
11 - 20 | ¥940.00 |
21 + | ¥910.00 |
- RS品番:
- 139-2986
- メーカー型番:
- R-78S3.3-0.1
- メーカー/ブランド名:
- Recom
データシート
その他
- COO(原産国):
- TW
詳細情報

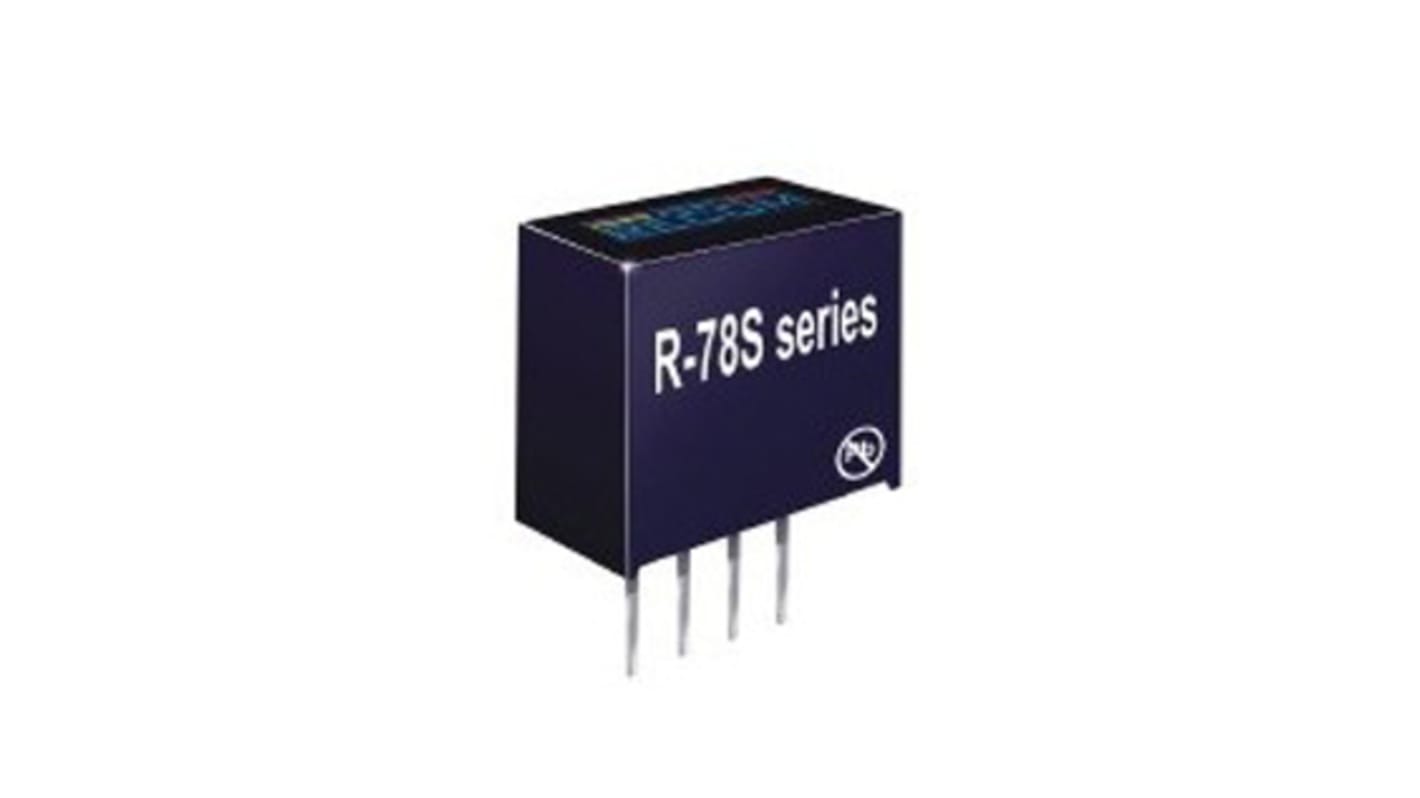

Recom R-78Sスイッチングレギュレータ、0.1 A
R-78Sは、シングルセルバッテリでの動作用に設計されたDC-DCブーストコンバータです。入力電圧範囲は0.65 → 3.15 Vで、アルカリ、NiCd、NiMH、亜鉛炭素、リチウムのような化学電池を使用して、安定な3.3 V出力をマイクロプロセッサ、WLAN / Bluetoothモジュール、IoTシステムに給電できます。高効率かつ低待機電力で、蓄えられたエネルギーを最大限に引き出してバッテリ寿命を延ばします。-40 → +100 °Cという幅広い動作温度、短絡保護、OTP、クラスA EMC、3年保証などが主な仕様です。
特長と利点
• SIP4
• シングル出力
• 0.1 A
• ブーストコンバータ
• 効率: 93%
• 連続短絡保護
• 最小入力電圧: 0.65 V
• 3年保証
• シングル出力
• 0.1 A
• ブーストコンバータ
• 効率: 93%
• 連続短絡保護
• 最小入力電圧: 0.65 V
• 3年保証
RECOMスイッチングレギュレータ、長さ11.6 mm、幅8.5 mm - R-78Sシリーズ - R-78S3.3-0.1
DC駆動機器を快適にご使用いただくには、RECOMのこのスイッチングレギュレータをセットアップに追加してください。0.65 → 3.15 V dcの入力電圧供給を3.3 V dcの安全な出力電圧に調整することで、低電圧又は過電圧条件による損傷から回路を保護するのに役立ちます。短絡保護機能を内蔵しているため、このユニットは電流障害を遮断します。また、過熱保護機能も備えているため、熱がオンになっている場合でも、過酷な動作を確実に処理します。
Features & Benefits
11.6 (長さ) x 8.5 (幅) x 10.4 mm (奥行)のコンパクトな外寸で、限られたスペースに取り付け可能
100mV p-pの標準出力リップル及びノイズにより、電気的干渉を低減
耐振性により、過酷な条件での安定性を実現
平均故障間隔: 78,172,000時間の持続使用可能
100mV p-pの標準出力リップル及びノイズにより、電気的干渉を低減
耐振性により、過酷な条件での安定性を実現
平均故障間隔: 78,172,000時間の持続使用可能
用途
通信機器
医療技術
家庭用電化製品
IoTシステム
医療技術
家庭用電化製品
IoTシステム
このレギュレータは、どのくらい効率的ですか?
定格効率93 %のため、このレギュレータは、変換プロセス中の熱としてのエネルギー損失を最小限に抑えることができます。
このレギュレータの取り付け方法
このレギュレータを取り付けるには、内蔵ピンを基板のスルーホールにはんだ付けすれば大丈夫です。
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
仕様
特性 | |
---|---|
出力電圧 | 3.3V dc |
出力電流 | 100mA |
入力電圧 | 0.65 → 3.15V dc |
実装タイプ | スルーホール |
出力数 | 1 |
パッケージ | SIP 4 |
定格電力 | 0.33W |
効率 | 93% |
リップルノイズ | 100mV Pk-Pk |
最高温度 | +100°C |
最低温度 | -40°C |
シリーズ | R-78S |
ラインレギュレーション | ±0.3% |
幅 | 8.5mm |
重量 | 2g |
保護機能 | 短絡保護 |
アプリケーション | パワーマイクロプロセッサ, WLAN / Bluetoothモジュール, IoTシステム |
奥行き | 10.4mm |
長さ | 11.6mm |
MTBF平均故障間隔 | 78172000h |
電力信号変換タイプ | DC-DC |
ロードレギュレーション | ±1% |
最大入力電流 | 7µA |
代表規格 | CBレポート, EN55022, IEC / EN 62368-1 |
スイッチング周波数範囲 | 1200kHz |
