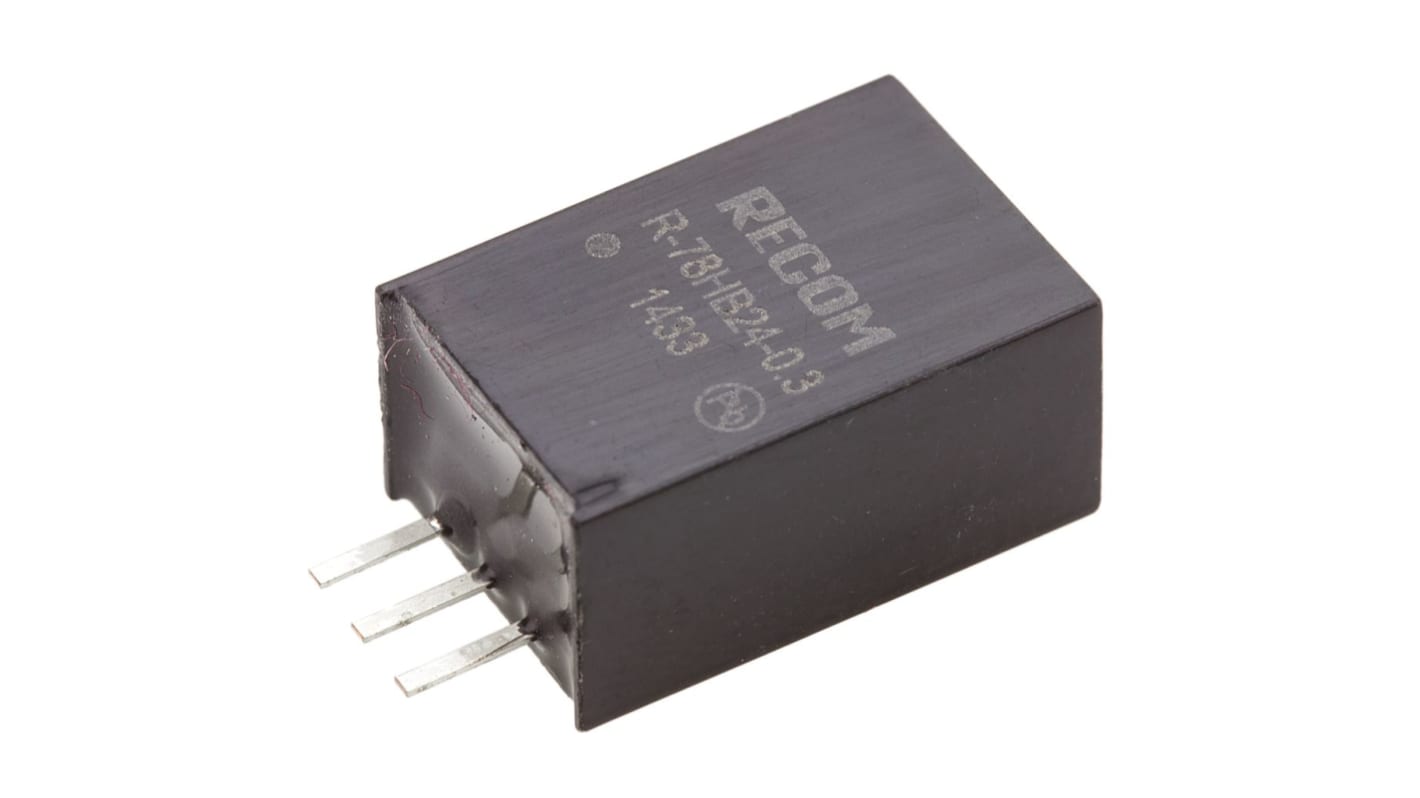

Recom スイッチングレギュレータ,定格：8W
- RS品番:
- 166-8962
- メーカー型番:
- R-78HB24-0.3
- メーカー/ブランド名:
- Recom
3 海外在庫あり - 通常4営業日でお届け
追加されました
単価： 購入単位は1本（42個入り）
￥100,834.00
(税抜)
￥110,917.40
(税込)
| チューブ | 1チューブあたりの価格 | 単価* |
| 1 - 1 | ￥100,834.00 | ￥2,400.81 |
| 2 - 3 | ￥95,792.00 | ￥2,280.762 |
| 4 + | ￥91,003.00 | ￥2,166.738 |
| * 購入単位ごとの価格 | ||
- RS品番:
- 166-8962
- メーカー型番:
- R-78HB24-0.3
- メーカー/ブランド名:
- Recom
データシート
その他
- COO（原産国）:
- TW
詳細情報
R78HBxx-0.5シリーズ
非絶縁
医療安全認定: EN-60601-1-2
最大96 %の高効率スイッチングレギュレータ
ヒートシンク不要
非常に広い入力電圧範囲、最大72 V
低リプル、低ノイズ
サーマルシャットダウン及び連続短絡保護
LM78xxリニアと互換性のあるピン
業界標準SIP-3パッケージ
医療安全認定: EN-60601-1-2
最大96 %の高効率スイッチングレギュレータ
ヒートシンク不要
非常に広い入力電圧範囲、最大72 V
低リプル、低ノイズ
サーマルシャットダウン及び連続短絡保護
LM78xxリニアと互換性のあるピン
業界標準SIP-3パッケージ
備考
71 °C超の動作温度で出力のディレーティングがあります。
MTBFはMIL-HDBK-217F (25 °C)による値です。
MTBFはMIL-HDBK-217F (25 °C)による値です。
規格
EN-55022、EN-55024、EN-60601-1-2、EN-60950-1
RECOMスイッチングレギュレータ、1 μFコンデンサ内部入力フィルタ、1出力 - R-78HBシリーズ - R-78HB24-0.3
RECOMのこのスイッチングレギュレータを使用して、消費電力を削減しながら電力を向上させます。36 → 72 V dcの入力電圧をシステムが必要とするスムーズで安定した24 V dc出力に変換する汎用性の高い選択肢です。このユニットはわずか8 Wの電力を消費し、最大96 %の効率を発揮しているため、外部冷却デバイスに別れを告げることができます。また、電子機器を短絡から連続的に保護し、損傷やダウンタイムのリスクを抑制します。
特長と利点
• 過酷な条件に対応できる幅広い動作温度範囲: -40 → +85 °C
• 739.500万時間の非常に高い平均故障間隔で信頼性の高い長期的な性能を実現
• 非導電性プラスチックケースにより、回路の損傷を防止し、ユニットを安全に取り扱うことができます。
• 739.500万時間の非常に高い平均故障間隔で信頼性の高い長期的な性能を実現
• 非導電性プラスチックケースにより、回路の損傷を防止し、ユニットを安全に取り扱うことができます。
用途
• 家庭用電化製品
• 航空宇宙機器
• 通信システム
• 自動車設計
• 航空宇宙機器
• 通信システム
• 自動車設計
この製品は、どのようなタイプのリニアレギュレータを置き換えますか?
このデバイスは、古いLM78xxシリーズリニアレギュレータ(648-422など)の代わりになり、機器のエネルギー効率を向上させることができます。
このユニットの短い代替品はありますか?
はい – 回路に短いソリューションが必要な場合は、90 °ピン付きLタイプ(672-7114)が最適です。
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
仕様
特性 | |
|---|---|
| 出力電圧 | 24V dc |
| 出力電流 | 300mA |
| 入力電圧 | 36 → 72V dc |
| 実装タイプ | スルーホール |
| 出力数 | 1 |
| パッケージ | SIP |
| 定格電力 | 8W |
| 効率 | 92% |
| リップルノイズ | 20mV Pk-Pk |
| 最低温度 | -40°C |
| 最高温度 | +85°C |
| シリーズ | R-78HB |
| ラインレギュレーション | ±1% |
| 幅 | 8.5mm |
| 奥行き | 17.5mm |
| 重量 | 4g |
| 長さ | 11.5mm |
| MTBF平均故障間隔 | 7395000h |
| ロードレギュレーション | ±0.6% |
