- RS品番:
- 173-6966
- メーカー型番:
- OKI-78SR-12/1.0-W36HE-C
- メーカー/ブランド名:
- Murata Power Solutions
- RS品番:
- 173-6966
- メーカー型番:
- OKI-78SR-12/1.0-W36HE-C
- メーカー/ブランド名:
- Murata Power Solutions
データシート
その他
- COO(原産国):
- CN
詳細情報

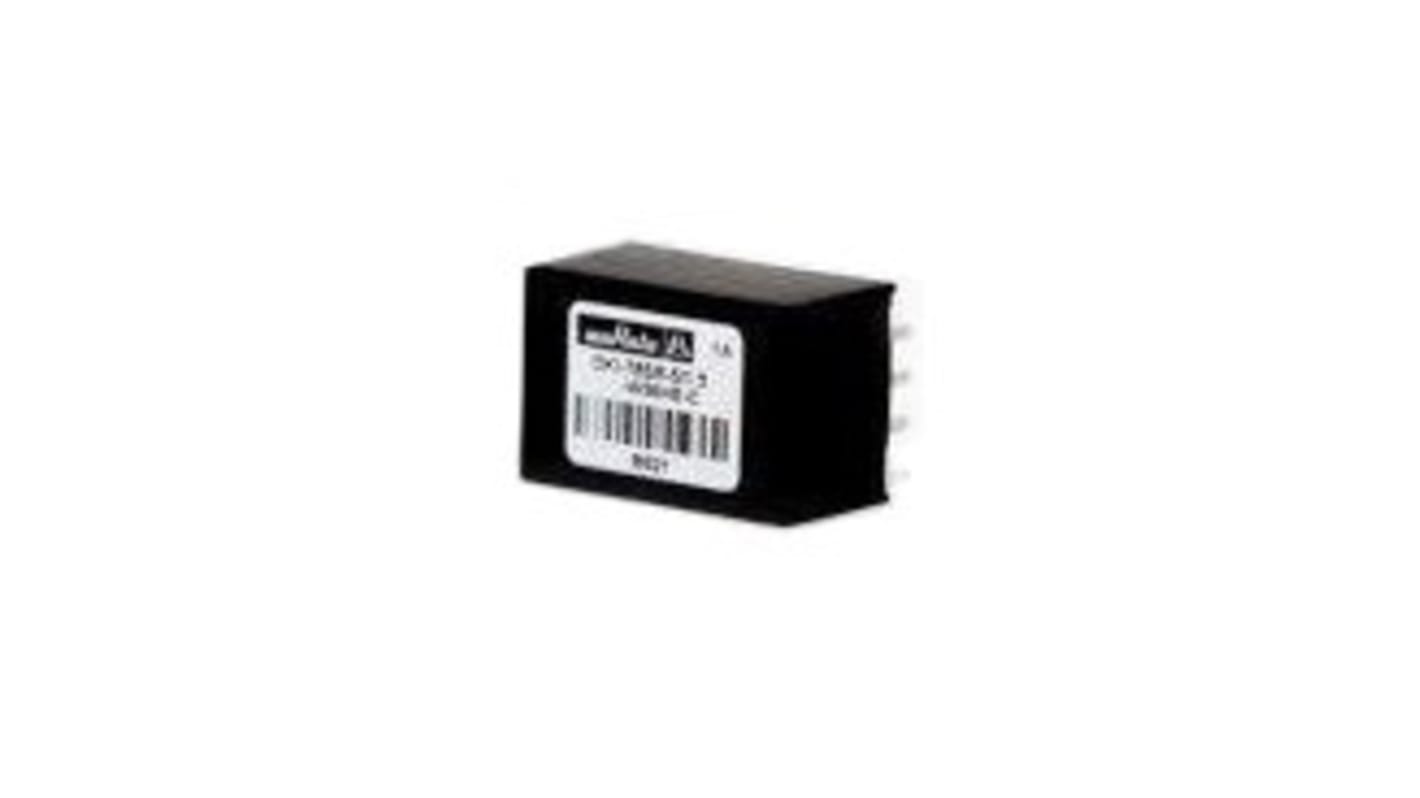

OKI-78SR-Eシリーズは、組み込み機器用の非絶縁型スイッチングレギュレータ(SR) DC-DC電源コンバータです。この固定シングル出力コンバータは、電力を使用する場所で直接的に厳密なレギュレーションと高い効率を実現します。TO-220パッケージの78xxシリーズリニアレギュレータの直接プラグイン代替品です。通常、外付け部品は不要です。
垂直SIP又は水平実装、省スペース、
封止パッケージ
「ヒートシンクなし」、3端子
78xxシリーズリニアレギュレータの直接代替品
外付け部品なしで高効率
短絡保護
優れた熱ディレーティング性能
封止パッケージ
「ヒートシンクなし」、3端子
78xxシリーズリニアレギュレータの直接代替品
外付け部品なしで高効率
短絡保護
優れた熱ディレーティング性能
仕様
特性 | |
---|---|
出力電圧 | 12V dc |
出力電流 | 1A |
入力電圧 | 24V dc |
実装タイプ | スルーホール |
出力数 | 1 |
パッケージ | TO-220 |
定格電力 | 12W |
効率 | 95.3% |
リップルノイズ | 75mV Pk-Pk |
最低温度 | -40°C |
最高温度 | +85°C |
シリーズ | OKI-78SR |
ラインレギュレーション | ±0.25% |
MTBF平均故障間隔 | 78700000h |
重量 | 4.5g |
スイッチング周波数範囲 | 500kHz |
保護機能 | 短絡保護 |
奥行き | 9.5mm |
定格出力電力 | 12W |
最大入力電流 | 530mA |
許容回路構成 | パラレル |
長さ | 18mm |
ロードレギュレーション | ±0.25% |
電力信号変換タイプ | DC-DC |
幅 | 11.9mm |
