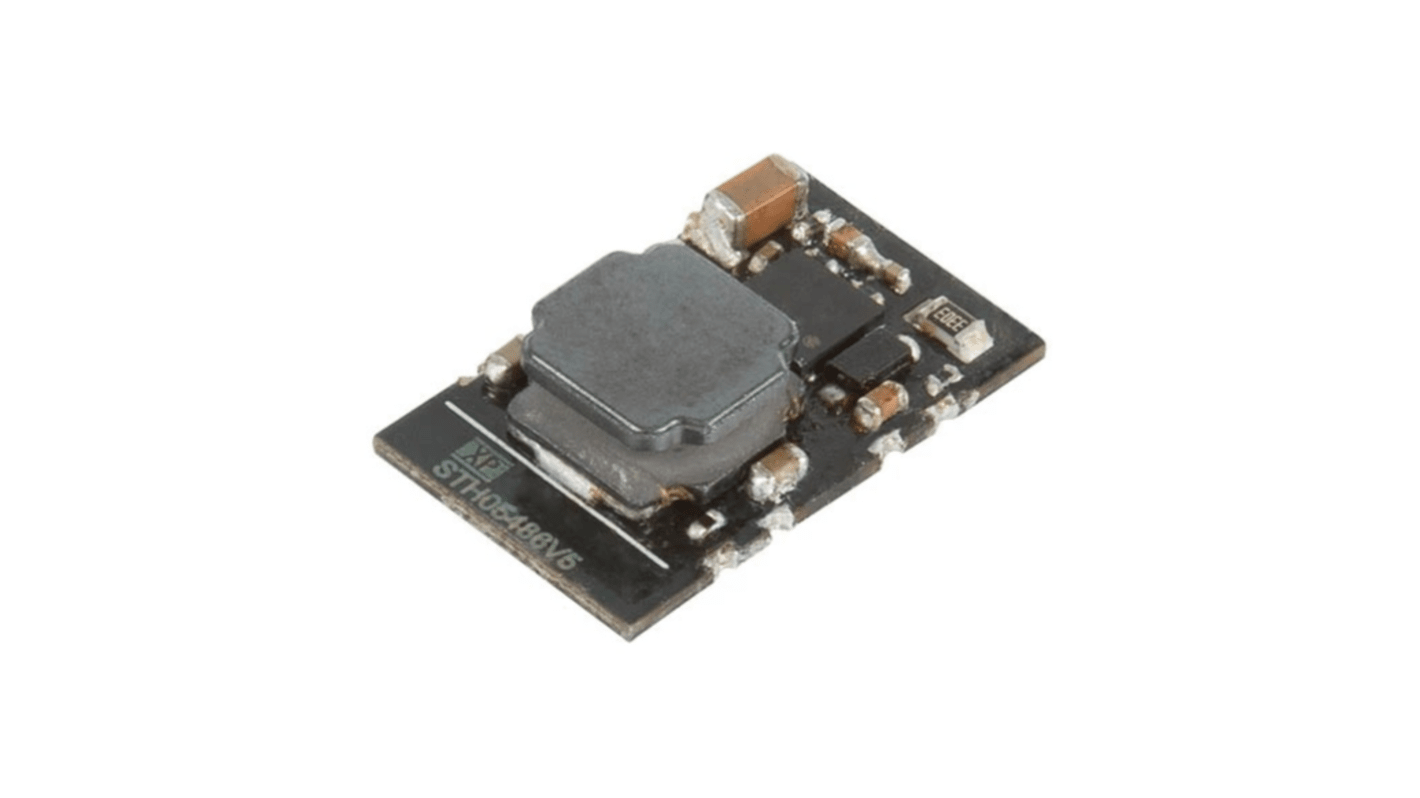

XP Power DC-DCスイッチングレギュレータ
RS品番:
188-2973
メーカー型番:
STH0548S3V3
メーカー/ブランド名:
XP Power
スイッチングレギュレータ の一覧へ
2 海外在庫あり - 通常4営業日でお届け
Add to Basket
チューブ
注文書へ追加
在庫数の確認はこちら
部品表に保存
単価: 購入単位は1本(40個入り)
¥59,385.00
(税抜)
¥65,323.50
(税込)
チューブ
1チューブあたりの価格
単価*
1 - 1
¥59,385.00
¥1,484.625
2 - 3
¥56,415.00
¥1,410.375
4 +
¥53,595.00
¥1,339.875
* 購入単位ごとの価格
RS品番:
188-2973
メーカー型番:
STH0548S3V3
メーカー/ブランド名:
XP Power
データシート
その他
詳細情報
仕様
Datasheet STH0548S3V3
RoHSステータス: 適合
COO(原産国):
TW
STH05 は、画期的な低コスト DC-DC バックレギュレータの新シリーズです。SMD技術と高水準のオートメーションに基づくこのシリーズは、電圧トリミング、リモートオン / オフ、連続短絡保護、調整、高効率などのさまざまな特長を備えています。
3.3 → 15 V dc の安定化シングル出力
ワイド入力範囲
非絶縁
出力電圧トリム: ±10 %
最大92 %の高効率
短絡保護
ヒートシンク不要
リモートオン / オフ
テープ及びリールのパッケージを用意
動作温度: -40 → +100 °C
+60 ° C まで全負荷
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
特性
出力電圧
3.3V dc
出力電流
500mA
入力電圧
9 → 72V dc
実装タイプ
表面実装
出力数
1
パッケージ
SMD
効率
70% @ 72 V
リップルノイズ
75mV Pk-Pk
最高温度
+100°C
最低温度
-40°C
シリーズ
STH05
ラインレギュレーション
±1%
最大入力電流
33 mA @ 72 V
奥行き
5mm
幅
11.8mm
長さ
19.5mm
ロードレギュレーション
±1%
電力信号変換タイプ
DC-DC
MTBF平均故障間隔
4.8 (Minimum)Mh
重量
1.8g
スイッチング周波数範囲
550kHz
保護機能
短絡保護
