- RS品番:
- 210-8278
- メーカー型番:
- L7983PU33R
- メーカー/ブランド名:
- STMicroelectronics
一時的な在庫切れ - 2025/04/15に入荷し、その後4営業日でお届け予定
追加されました
単価: 購入単位は3000 個
¥275.681
(税抜)
¥303.249
(税込)
個 | 単価 | 購入単位毎合計* |
3000 - 3000 | ¥275.681 | ¥827,043.00 |
6000 - 27000 | ¥268.98 | ¥806,940.00 |
30000 - 42000 | ¥262.28 | ¥786,840.00 |
45000 - 57000 | ¥255.579 | ¥766,737.00 |
60000 + | ¥248.879 | ¥746,637.00 |
* 購入単位ごとの価格 |
- RS品番:
- 210-8278
- メーカー型番:
- L7983PU33R
- メーカー/ブランド名:
- STMicroelectronics
データシート
その他
詳細情報

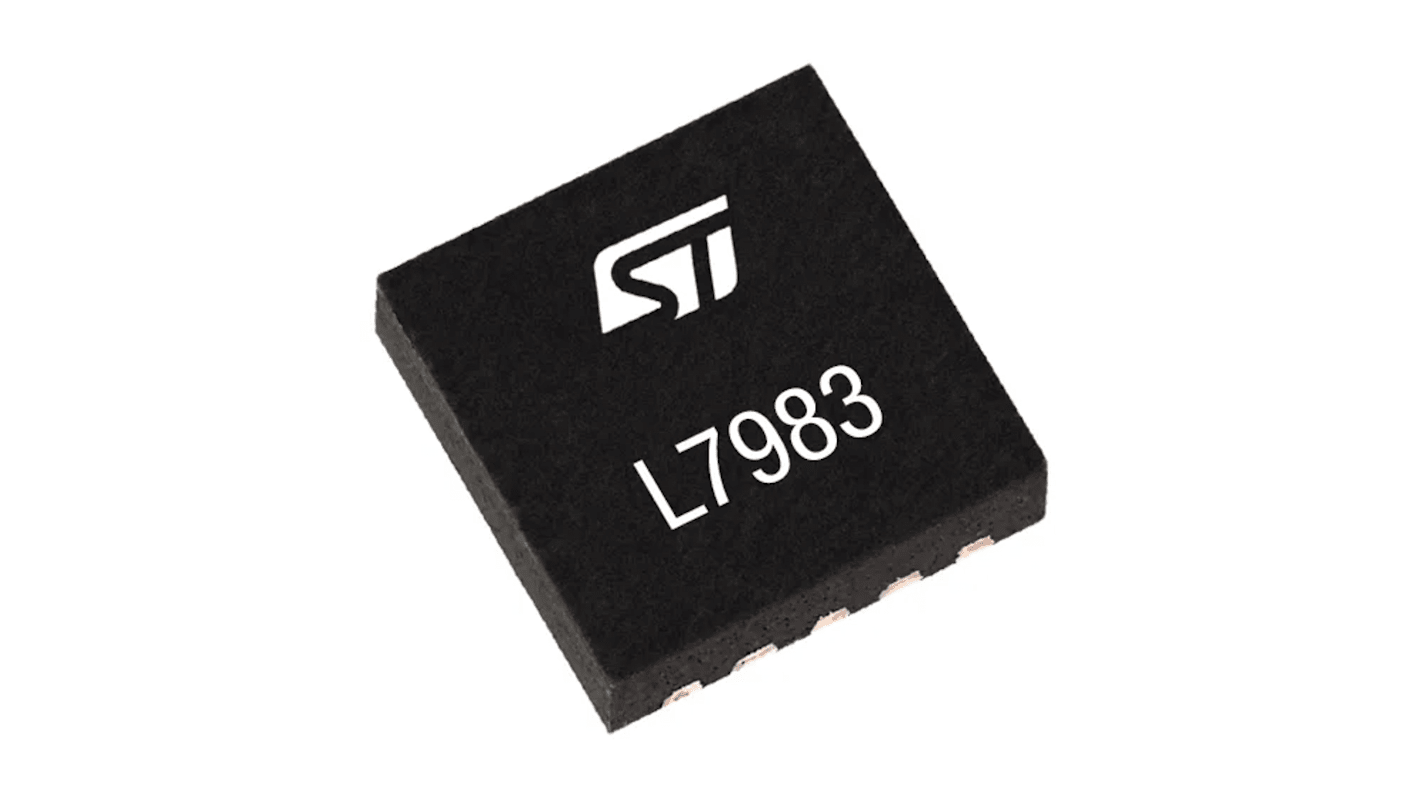

L7983デバイスは、ピーク電流モードアーキテクチャに基づいて最大300 mA DCを供給できるステップダウンモノリシックスイッチングレギュレータです。
出力電圧の調節可能性は0.85VからVINまでの範囲です。幅広い入力電圧範囲と調整可能なUVLOしきい値は、12 V、24 V、48 Vの産業用バス規格の仕様に適合します。
「低消費モード」(LCM)は、アイドルモードでアクティブな用途向けに設計されているため、制御された出力電圧リップルで軽負荷時の効率を最大化します。「低ノイズモード」(LNM)により、スイッチング周波数の過負荷電流範囲が一定になり、低ノイズ用途仕様に適合します。L7983は、ダイナミックLCM-LNMトランジションをサポートしています。
ソフトスタート時間は内部で固定され、出力電圧監視者は、あらゆるデジタル負荷(マイクロコントローラ、FPGAなど)のリセットフェーズを管理します。
内部補償ネットワークは、高いノイズ耐性、シンプルな設計、コンポーネントコストの節約を特長としています。
RSTオープンコレクタ出力は、パワーアップ段階で出力電圧シーケンシングも実装できます。
中-ヘビー負荷で高効率に設計された同期整流、高スイッチング周波数機能により、アプリケーションのサイズはコンパクトです。
また、両方の電力素子にはパルス単位の電流検出機能を搭載し、効果的な定電流保護と熱暴走を防ぐ過熱保護機能を実現します。
動作入力電圧: 3.5 → 60 V
固定出力電圧(3.3 V及び5 V)又は0.85 V → Vで調整可能<サブ>IN
出力電流: 300 mA dc
ダイナミック低消費モードから低ノイズモード選択
10 μAの動作静電流(L7983PU33R、V<サブ>IN > 24 V、LCM)
シャットダウン電流: 2.3 μA
プログラマブルスイッチング周波数: 200 kHz → 2.2 MHz
オプションの拡散スペクトラム(ディーティング)
内部ソフトスタート
イネーブル / 調整可能なUVLOしきい値
外部クロックと同期
内部補償ネットワーク
内部電流制限
過電圧保護
出力電圧シーケンス
サーマルシャットダウン
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
仕様
特性 | |
---|---|
出力電圧 | 3.3V |
出力電流 | 300mA |
入力電圧 | 60V dc |
実装タイプ | 表面実装 |
出力数 | 1 |
パッケージ | DFN |
