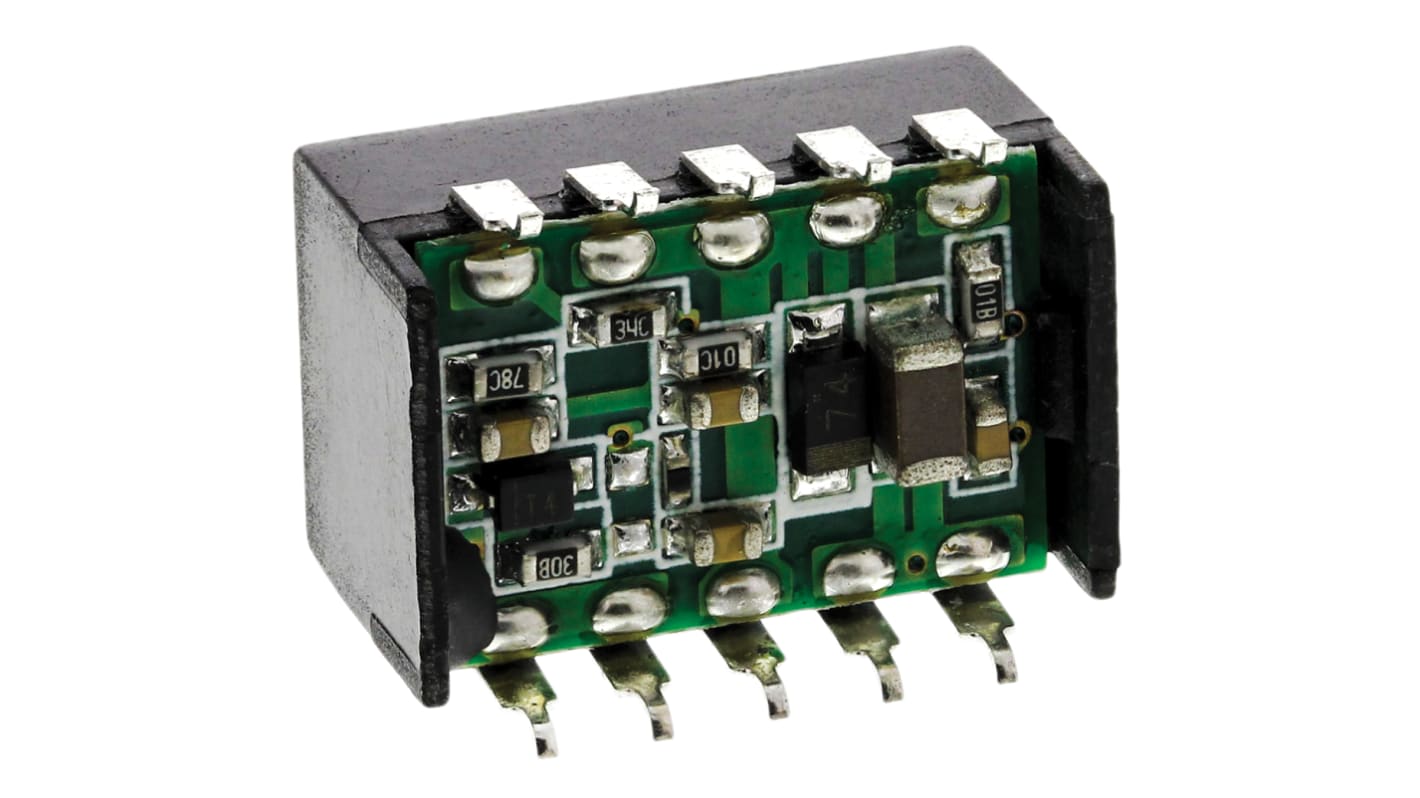

Recom スイッチングレギュレータ,定格:5W
RS品番:
706-3944
メーカー型番:
R-78AA9.0-0.5SMD
メーカー/ブランド名:
Recom
スイッチングレギュレータ の一覧へ
一時的な在庫切れ - 2024/10/21に入荷し、その後4営業日でお届け予定
Add to Basket
個
購入
部品表に保存
単価: 購入単位は 個
¥1,512.00
(税抜)
¥1,663.20
(税込)
個
単価
1 - 8
¥1,512.00
9 - 16
¥1,432.00
17 +
¥1,412.00
梱包形態
個包装
プロダクションパッケージ(返品不可)
RS品番:
706-3944
メーカー型番:
R-78AA9.0-0.5SMD
メーカー/ブランド名:
Recom
データシート
その他
詳細情報
仕様
Datasheet
Application Note - Models For Distributed Power Architecture
Group 6
3D
ログインしてCADモデルをダウンロード
RoHSステータス: 適合
COO(原産国):
TW
R78AAxx-0.5SMDシリーズ
R-78Axx-0.5SMDシリーズと交換可能
非絶縁
最大97 %の高効率
出力電圧調整可能
ワイド入力電圧範囲
サーマルシャットダウン及び連続短絡保護
リモートオン/オフ制御
UL94V-0パッケージ素材
SMD 10ピンパッケージ
備考
+71 °C超の動作温度で出力のディレーティングがあります。
MTBFはMIL-HDBK 217F (+25 °C)による値。
品番706-3922と706-3957には、固定出力電圧があります。
規格
EN-60950-1
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
特性
出力電圧
9V dc
出力電流
500mA
入力電圧
11 → 32V dc
実装タイプ
表面実装
出力数
1
パッケージ
DIP
定格電力
5W
効率
96%
リップルノイズ
30mV Pk-Pk
最高温度
+85°C
最低温度
-40°C
シリーズ
R-78AA-0.5
ラインレギュレーション
0.1%
ロードレギュレーション
0.7%
MTBF平均故障間隔
21098000h
奥行き
8.8mm
幅
9.6mm
アプリケーション
オートメーション、産業用
保護機能
短絡保護
重量
2.7g
電力信号変換タイプ
DC-DC
最大入力電流
5mA
長さ
15.3mm
スイッチング周波数範囲
330kHz
代表規格
EN60950
