TRACOPOWER 表面 スイッチングレギュレータ To ±15 V dc 1 A 1

スイッチングレギュレータ の一覧へ
ボリュームディスカウント対象商品

1個小計：*

￥2,268.00

(税抜)

￥2,494.80

(税込)

Add to Basket
数量を選択または入力
在庫あり
  • 5 は海外在庫あり
  • 20 は 2026年3月19日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個
単価
1 - 2￥2,268
3 - 4￥2,243
5 +￥2,216

* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。

梱包形態
RS品番:
755-3457
Distrelec 品番:
169-54-731
メーカー型番:
TSRN 1-24150SM
メーカー/ブランド名:
TRACOPOWER
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

TRACOPOWER

出力電圧1

±15 V dc

プロダクトタイプ

スイッチングレギュレータ

出力電流

1A

取付タイプ

表面

出力数

1

効率

92.5%

リップルとノイズ

75mV Pk-Pk

動作温度 Max

85°C

動作温度 Min

-40°C

シリーズ

TSRN-1

ラインレギュレーション

±0.2 %

パッケージ型式

表面実装

重量

1.7kg

深さ

7.2mm

幅

7.2 mm

長さ

15.2mm

規格 / 承認

RoHS

最大入力電圧

42V dc

最小入力電圧

7V

MTBF平均故障間隔

6000000h

ロードレギュレーション

±0.6 %

COO（原産国）:
TW

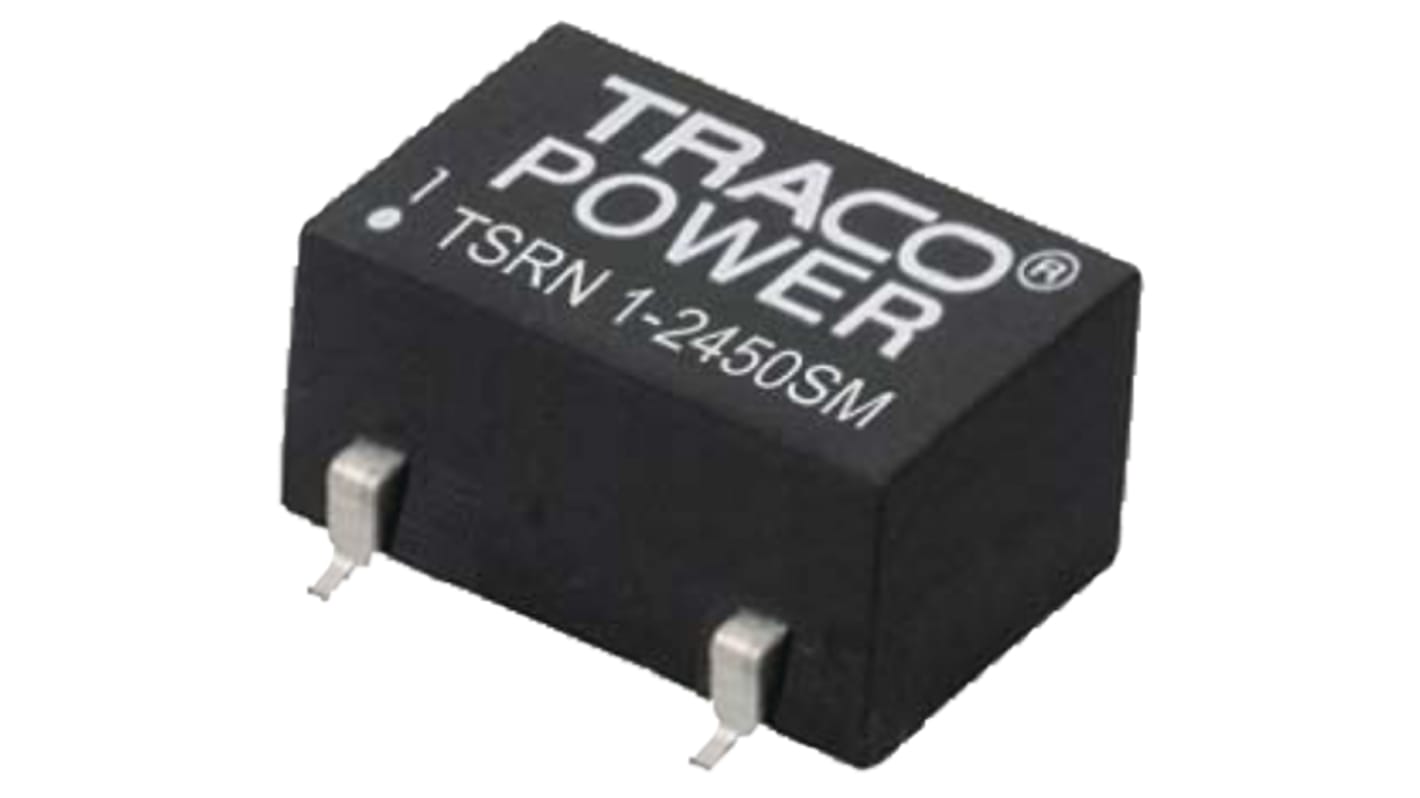

Traco 1 A SMDステップダウンスイッチングレギュレータ ‐ TSRN-1SMシリーズ


TSRN-1SMシリーズのステップダウンスイッチングレギュレータは、最大42 Vdcの幅広い入力電圧レンジと最大95 %の高効率を兼ね備え、ヒートシンクや強制空冷を行わずに全負荷運転することが可能です。 このTSRN-1SMシリーズ1 Aステップダウンスイッチングレギュレータは、正及び負のどちらの出力回路にも最適(さらに詳細なデータについては表を参照)で、出力電圧調整に合わせて入力トリムを行います。 スタンバイ電力消費が小さく、高効率のため、これらのスイッチングレギュレータは、省エネルギー製品に最適です。

小型SMDパッケージ

入力電圧レンジ: 最大42 VDC

フィルタコンデンサ内蔵

ヒートシンク不要

出力電圧調整可能

低スタンバイ電流: 正の出力回路: 品番755-3447は1.5 mA、その他のモデルは4 mAです。 負の出力回路: -3.3 / -5.5 Vモデル: 3 mA、-9.0 / -12 Vモデル: 7 mA、品番755-3457: 10 mA

優れたライン及び負荷調整機能

過熱 / 短絡保護

オン / オフ遠隔入力

耐湿性レベル (MSL) 1

受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。


Note

MTBF: MIL-HDBK-217F @ +25 °C
ディレーティング: 1.7 % / K (+55 °C以上、正の回路)
ディレーティング: 2.5 % / K (+65 °C以上、負の回路)
36 Vdcを超える入力電圧に対しては、22 μF / 50 Vの入力コンデンサが必要
発揮する負荷調整機能は、0 → 100 %、10 → 90 %時の負荷調整機能は0.3 %
