RS品番:
843-9358
メーカー型番:
R-78B1.8-1.0
メーカー/ブランド名:
Recom
スイッチングレギュレータ の一覧へ
在庫が表示されていない場合があります。ページの再読み込みをお試しください。
Add to Basket
個
注文書へ追加
部品表に保存
単価: 購入単位は42個
¥1,451.19
(税抜)
¥1,596.31
(税込)
個
単価
購入単位毎合計*
42 +
¥1,451.19
¥60,949.98
* 購入単位ごとの価格
RS品番:
843-9358
メーカー型番:
R-78B1.8-1.0
メーカー/ブランド名:
Recom
データシート
その他
詳細情報
仕様
R-78B Data Sheet
Group 6
3D
ログインしてCADモデルをダウンロード
RoHSステータス: 適合
COO(原産国):
TW

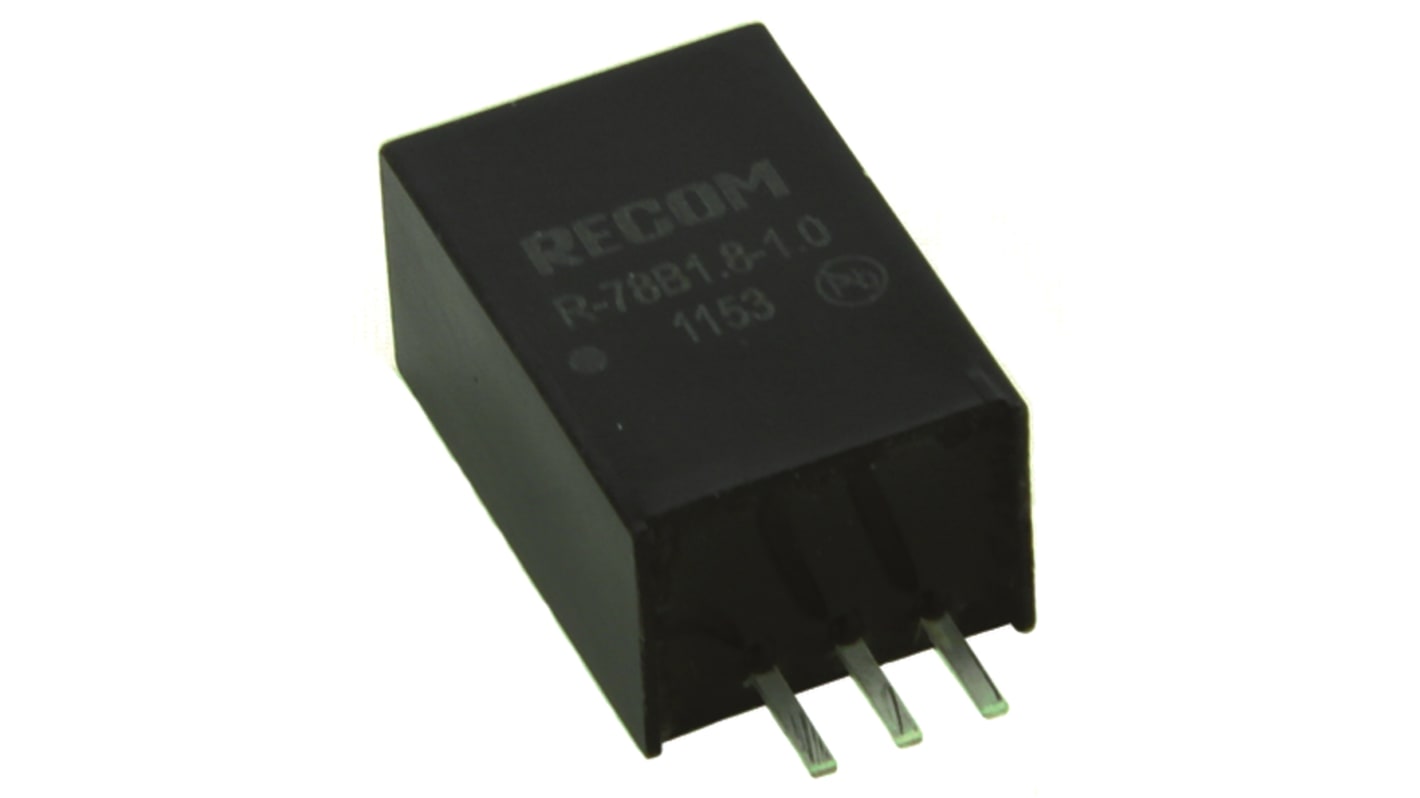

R78Bxx 1.0 シリーズスイッチングレギュレータ
RecomのR-78Bxxシリーズは、高効率の非絶縁型スイッチングレギュレータです。高品質な製品を低価格で提供します。低プロファイル設計により、配電システム、コントローラやセンサ、ロボット、医療、通信など、幅広い用途に適しています。
入力範囲は高電圧に対応し、エネルギーの浪費がほとんどないため、ヒートシンクが不要です。入力範囲が広く、短絡保護機能を備えており、効率的に作業するのに外部コンポーネントは不要です。
特長
• 低プロファイル
• LM78xx リニアレギュレータと互換性のあるピン
• 高効率、非絶縁、ヒートシンク不要
• 外部コンポーネント不要
• 短絡に対する完全保護
• 低リプル、低ノイズ
• コンパクトなサイズで省スペースを実現
備考
動作温度が 71 °Cを超えると、出力をディレーティングします。
規格
EN55022 、 EN55024 、 EN60601-1-2 、 EN60950-1
特性
出力電圧
1.8V dc
出力電流
1A
入力電圧
4.75 → 26V dc
実装タイプ
スルーホール
出力数
1
パッケージ
SIP 3
効率
74% @ 26 V, 80% @ 4.75 V
リップルノイズ
35mV Pk-Pk
最低温度
-40°C
最高温度
+85°C
シリーズ
R-78B-1.0
ラインレギュレーション
0.4%
ロードレギュレーション
0.6%
奥行き
17.5mm
幅
8.5mm
重量
4g
MTBF平均故障間隔
1139 x 10³ (+71 °C) h, 6584 x 10³ (+25 °C) h
長さ
11.5mm
