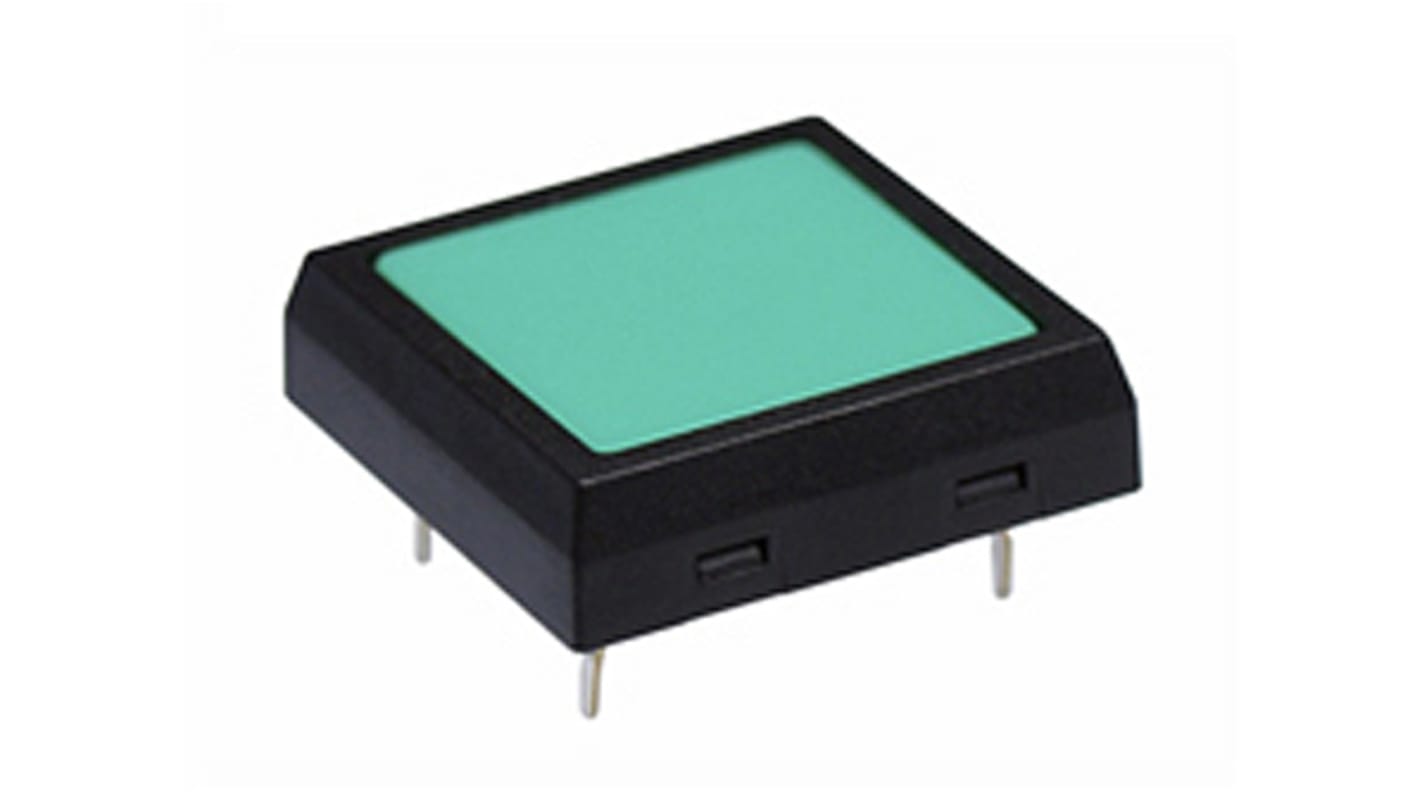

NKKスイッチズ タクタイルスイッチ SPST PCB PCピン オフ-オン(モメンタリ) 17.7 x 17.7 x 5.08mm
- RS品番:
- 125-3474
- メーカー型番:
- JF15SP1F
- メーカー/ブランド名:
- NKK Switches
10 国内在庫あり - 通常1営業日でお届け
追加されました
単価： 購入単位は5個
￥530.00
(税抜)
￥583.00
(税込)
| 個 | 単価 | 購入単位毎合計* |
| 5 - 120 | ￥530.00 | ￥2,650.00 |
| 125 - 1245 | ￥452.60 | ￥2,263.00 |
| 1250 - 2495 | ￥375.00 | ￥1,875.00 |
| 2500 - 4995 | ￥297.60 | ￥1,488.00 |
| 5000 + | ￥220.00 | ￥1,100.00 |
| * 購入単位ごとの価格 | ||
- RS品番:
- 125-3474
- メーカー型番:
- JF15SP1F
- メーカー/ブランド名:
- NKK Switches
その他
- COO（原産国）:
- CN
詳細情報
NKK照光式超薄型プロセス密閉タクタイルJFシリーズ
NKK照光式タクタイルは、密閉された超薄型です。JFシリーズは省スペースの寸法で、標準グリッドにコンパクトな横並び取り付けが可能です。圧着端子でしっかり取り付けます。
特長と利点
基板からスイッチ上部まで5.7 mmの超低プロファイル
スポット又はフルフェイス照明のLED
ラバーシール構造
最小限の操作動力
ドーム型コンタクト
圧着端子
2.54 mmの標準基板グリッドに適合する端子間隔
スポット又はフルフェイス照明のLED
ラバーシール構造
最小限の操作動力
ドーム型コンタクト
圧着端子
2.54 mmの標準基板グリッドに適合する端子間隔
タクト
仕様
特性 | |
|---|---|
| 接点構成 | SPST |
| 末端様式 | PCピン |
| 動作特性 | オフ-オン(モメンタリ) |
| ボタン色 | 緑 |
| アクチュエータタイプ | ショート |
| 長さ | 17.7mm |
| 幅 | 17.7mm |
| 寸法 | 17.7 x 17.7 x 5.08mm |
| 実装タイプ | PCB |
| コンタクト定格電流 | 50 mA |
| 定格電圧 | 24V dc |
| 高さ | 5.08mm |
| 操作力 | 3 N |
| 動作温度範囲 | -25 → +85°C |
| コンタクト材質 | 黄銅(固定), りん青銅(可動) |
| 動作温度 Max | +85°C |
| 動作温度 Min | -25°C |
