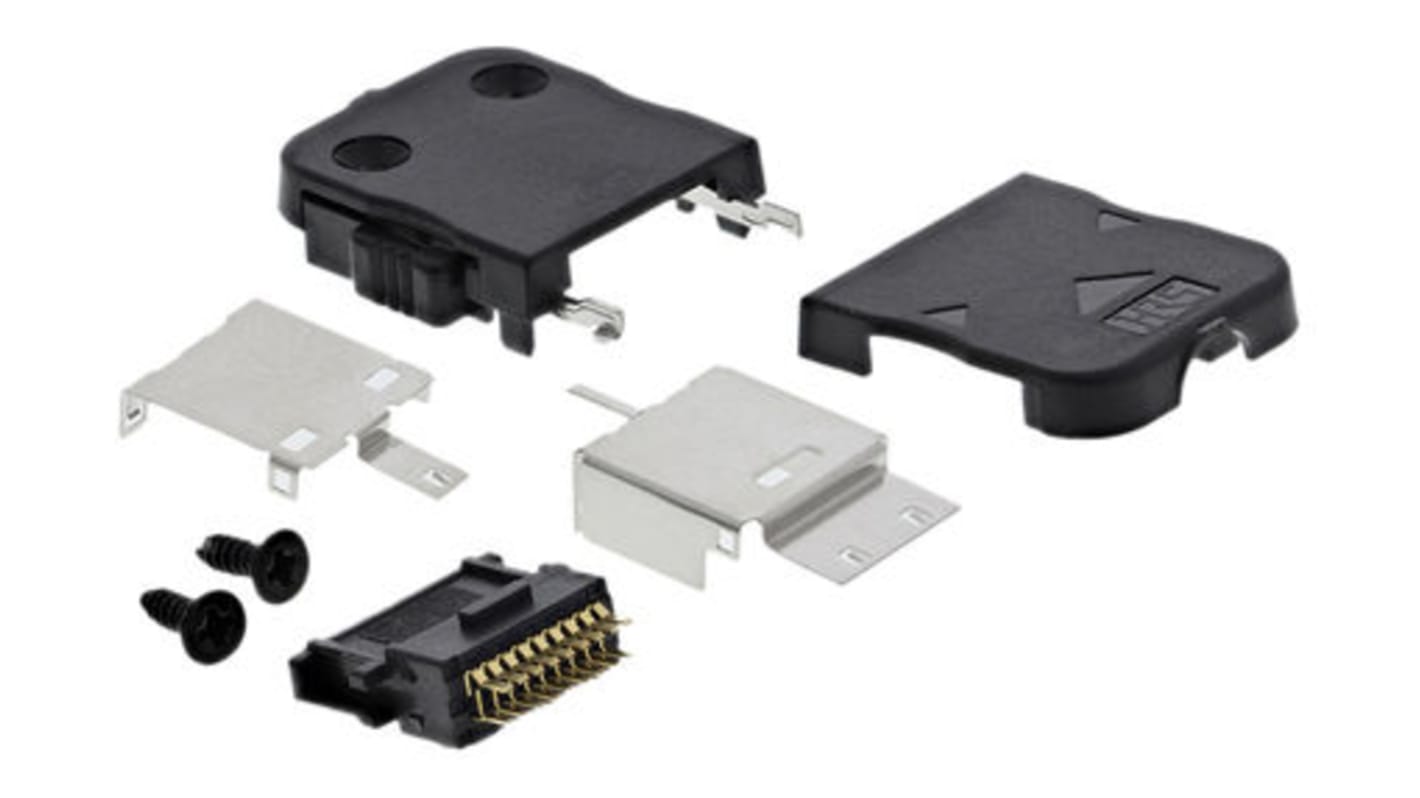

ヒロセ電機 ST40X-18S-CV(30) 通信コネクタ プラグ 18極

  • RS品番 136-2698
  • メーカー型番 ST40X-18S-CV(30)
  • メーカー/ブランド名 Hirose
データシート
その他
RoHSステータス: 適合
COO(原産国): CN
詳細情報

STシリーズプラグ

ヒロセ電機ST40Xシリーズの基板実装プラグは、小型ポータブルデバイスの入出力(I/O)コネクタとして設計されています。この丈夫なコネクタは、強力なロック機構を備え、かん合時の接続の信頼性を高めます。また、ST40Xプラグには、複数の極性キーが組み込まれており、かん合時のプラグの誤挿入を防止します。


特長と利点

• メスコンタクト付きプラグ
• 基板上部実装用の標準タイプ
• 黒色熱可塑樹脂絶縁体、UL94V-0
• 基板スペースを節約するスリムでコンパクトなデザイン
• 斜め又は逆向きの挿入を防止する極性キー
• 接続の信頼性を高める強力なロック機構


用途

• 携帯電話
• ノートブックコンピュータ
• デジタルカメラ
• PDA (パーソナルデジタルアシスタンス)デバイス

ヒロセ電機STシリーズインターフェイスコネクタ

• 外部入出力コネクタ
• 強固なロック機構
• 極性キーにより逆向きや斜めの挿入を防止
• 内蔵の接地導通機能とEMIシールド

仕様
特性
コネクタタイプ プラグ
オス/メス オス
極数 18
取り付けタイプ PCBマウント
端子方法 はんだ
コンタクトめっき
コンタクト材質 銅合金
ハウジング材質 プラスチック
動作温度 Max +80°C
動作温度 Min -30°C
シリーズ ST
シリーズ番号 ST40
一時的な在庫切れ - 2020/02/04に入荷し、その後4営業日でお届け予定
単価: 購入単位は1袋(1個入り)
387.00
(税抜)
425.70
(税込)
1 +
¥387.00
