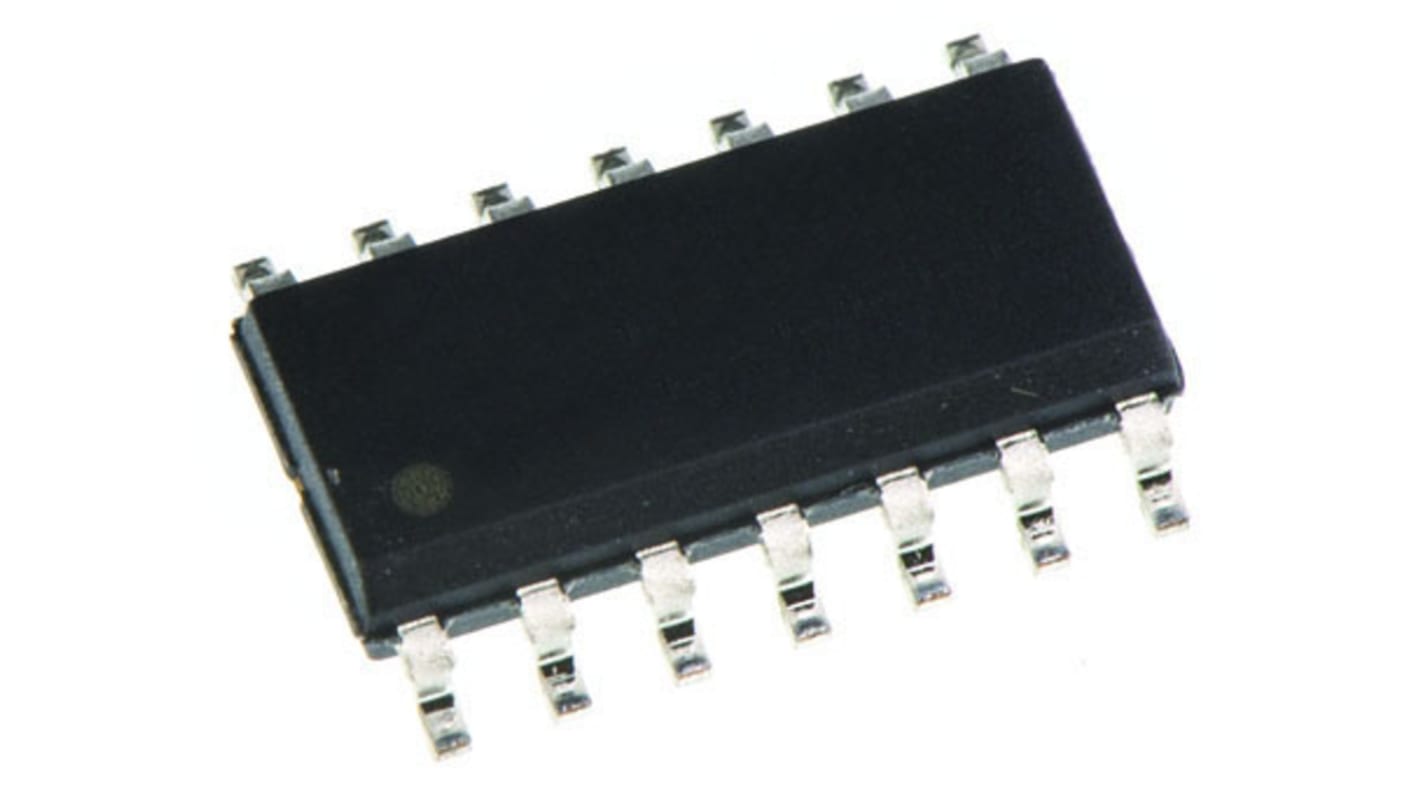

Texas Instruments, タイマーIC 表面実装 SOIC 規格 TLC556MD

タイマー回路・タイマーIC の一覧へ
取扱終了
在庫限りでお取扱いは終了致します。
RS品番:
145-7365
メーカー型番:
TLC556MD
メーカー/ブランド名:
Texas Instruments
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

Texas Instruments

実装タイプ

表面実装

タイマータイプ

規格

パッケージタイプ

SOIC

内部タイマー数

2

ピン数

14

最大入力周波数

2MHz

動作供給電圧 Min

5 V

動作供給電圧 Max

18 V

動作温度 Min

-55 °C

動作温度 Max

+125 °C

低レベル出力電流 Max

100mA

高レベル出力電流 Max

-10mA

幅

3.91mm

長さ

8.65mm

高さ

1.58mm

寸法

8.65 x 3.91 x 1.58mm

555タイマ、Texas Instruments


正確な時間遅延又はタイミングパルス生成用の非常に安定性の高い精密タイミング回路シリーズです。 このタイマは、1マイクロ秒未満から数分までのタイミング期間で、単安定(ワンショット)モード又は非安定(発振器)モードの動作が可能です。 オリジナルのバイポーラタイプに加え、低電力のCMOS及びLinCMOSタイプも用意しています。 これらのデバイスは、より長いタイミング期間に対応していて、消費電力を大幅削減することができます。 シングルタイプ(551、555)とデュアルタイプ(552、556)の両方のタイマを揃えています。


タイマ / タイミング発生器
