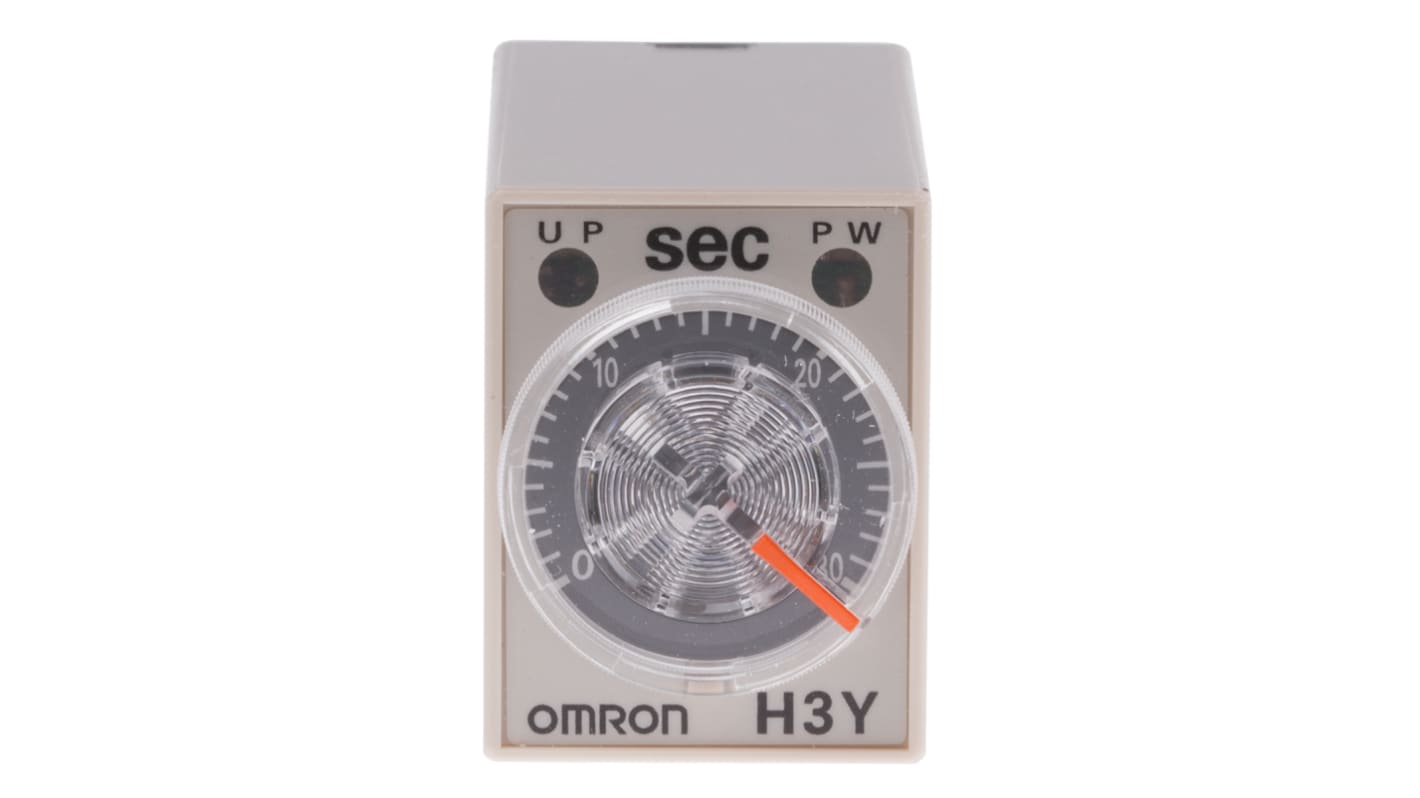

Omron 1 タイマリレー, 1 to 30 s 125 V dc 24V ac, 4PDT 4極, DINレール, H3Y-4 シリーズ
- RS品番:
- 340-471
- メーカー型番:
- H3Y-4 AC24 30S
- メーカー/ブランド名:
- オムロン
1個小計：*
￥7,920.00
(税抜)
￥8,712.00
(税込)
3,000円を超える注文については、送料無料
在庫あり
- 5 は海外在庫あり
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 |
|---|---|
| 1 + | ￥7,920 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 340-471
- メーカー型番:
- H3Y-4 AC24 30S
- メーカー/ブランド名:
- オムロン
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | オムロン | |
| プロダクトタイプ | タイマリレー | |
| 機能 | 多機能, オンディレー | |
| 取付タイプ | DINレール | |
| 時間範囲 | 1 to 30 s | |
| コンタクトの数 | 4 | |
| スイッチング電圧 | 250V ac | |
| タイマ機能の数 | 1 | |
| 接点構成 | 4PDT | |
| IP保護等級 | IP40 | |
| 接点電流 | 5A | |
| 動作温度 Min | -10°C | |
| 供給DC電圧 | 125 V dc | |
| 供給AC電圧 | 24V ac | |
| 動作温度 Max | 50°C | |
| 終端処理 | プラグイン | |
| 長さ | 28mm | |
| 規格 / 承認 | CCC:GB/T 14048.5, CSA C22.2 No. 14, UL 508, Lloyds, IEC 60664-1, CE, EN 61812-1 | |
| 高さ | 63mm | |
| 幅 | 21.5mm | |
| シリーズ | H3Y-4 | |
| すべて選択 | ||
|---|---|---|
ブランド オムロン | ||
プロダクトタイプ タイマリレー | ||
機能 多機能, オンディレー | ||
取付タイプ DINレール | ||
時間範囲 1 to 30 s | ||
コンタクトの数 4 | ||
スイッチング電圧 250V ac | ||
タイマ機能の数 1 | ||
接点構成 4PDT | ||
IP保護等級 IP40 | ||
接点電流 5A | ||
動作温度 Min -10°C | ||
供給DC電圧 125 V dc | ||
供給AC電圧 24V ac | ||
動作温度 Max 50°C | ||
終端処理 プラグイン | ||
長さ 28mm | ||
規格 / 承認 CCC:GB/T 14048.5, CSA C22.2 No. 14, UL 508, Lloyds, IEC 60664-1, CE, EN 61812-1 | ||
高さ 63mm | ||
幅 21.5mm | ||
シリーズ H3Y-4 | ||
オムロンH3Y-4シリーズタイマリレー、1～30秒の時間範囲、24 V ac供給電圧 - H3Y-4 AC24 30S
このタイマリレーは、産業オートメーションおよび電気システムのタイミング制御を提供し、オンディレー用途向けの調整可能な遅延機能を提供します。DINレール取り付け用に設計されており、複数のスイッチング回路に対応し、AC電源からシーケンスプロセスまたは制御パネル内の機器を保護します。
特長および利点：
• 4つの切り替えコンタクトにより、同時多回路制御を実現
• 調整可能な遅延範囲: 1 → 30秒で正確な計時制御を実現
• 5 Aの定格スイッチング電流で適度な負荷スイッチングを実現
• プラグイン端子により、すばやく交換でき、ダウンタイムを短縮
• 24 V AC電源に対応し、低電圧制御統合を実現
• 最大250 V acのスイッチング電圧に対応し、幅広い互換性を実現
• 調整可能な遅延範囲: 1 → 30秒で正確な計時制御を実現
• 5 Aの定格スイッチング電流で適度な負荷スイッチングを実現
• プラグイン端子により、すばやく交換でき、ダウンタイムを短縮
• 24 V AC電源に対応し、低電圧制御統合を実現
• 最大250 V acのスイッチング電圧に対応し、幅広い互換性を実現
用途
• 制御盤内のモーターやコンタクタのシーケンシングに最適
• 産業現場でのタイミング照明または信号回路に最適
• 複数の制御ラインを通じてルーティンのインターロックに使用
• コンベアおよびプロセス機器の遅延機能に使用可能
• 産業現場でのタイミング照明または信号回路に最適
• 複数の制御ラインを通じてルーティンのインターロックに使用
• コンベアおよびプロセス機器の遅延機能に使用可能
どのような端子配置により、独立した回路制御が可能ですか?
このデバイスは4つの切り替えコンタクトを使用しているため、各チャンネルに対して別々のノーマルオープン回路とノーマルクローズ回路を実現します。
どのような取り付け方法でパネルの後付けが容易になりますか?
DINレール取り付け用に構成されており、標準的な制御エンクロージャ内での取り付けを簡素化します。
使用に関する環境制限はどのようなものですか?
このユニットは、-10°C～50°Cで動作し、保護等級はIP40です。
安全性と互換性に関する認定された規格はありますか?
UL508、IEC 60664‐1、EN 61812‐1など、複数の国際規格に適合しています。
このデバイスは、密集したパネルレイアウトに対応するコンパクトさはどのくらいですか?
このモジュールは、幅が21.5 mmのスリムなプロファイルで、レールスペースを節約します。
Approvals
UL、CSA
Caution
・本製品は材料や部材入手難のため納期が不安定になっています。
Standards
EN 50081-2、EN50082-2、VDE0435/P2021、VDE0110
