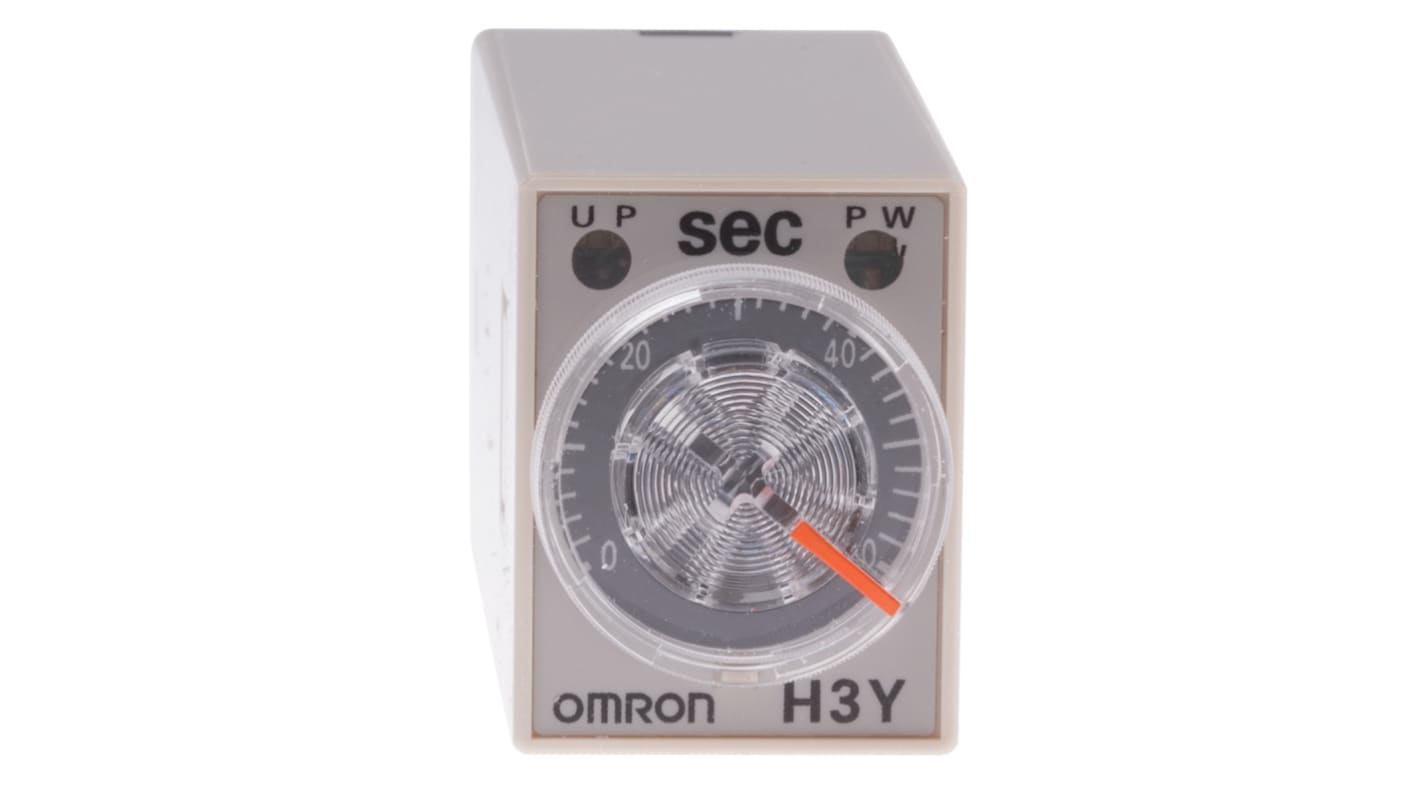

Omron 1 タイマリレー, 2 to 60 s 24 V 24V ac, 4PDT 4極, DINレール, H3Y-4 シリーズ

タイマーリレー の一覧へ

1個小計：*

￥7,920.00

(税抜)

￥8,712.00

(税込)

Add to Basket
数量を選択または入力
在庫あり
  • 19 は海外在庫あり
  • 1 は 2026年5月19日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個
単価
1 +￥7,920

* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。

RS品番:
340-415
メーカー型番:
H3Y-4 DC24 60S
メーカー/ブランド名:
オムロン
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

オムロン

プロダクトタイプ

タイマリレー

機能

スウェーデンパイプ, 多機能, オンディレー

取付タイプ

DINレール

時間範囲

2 to 60 s

コンタクトの数

4

タイマ機能の数

1

スイッチング電圧

250V ac

接点構成

4PDT

IP保護等級

IP40

供給AC電圧

24V ac

接点電流

5A

供給DC電圧

24 V

動作温度 Min

-10°C

動作温度 Max

50°C

終端処理

プラグイン

幅

21.5mm

規格 / 承認

UL 508, s to EN 61812-1 and IEC 60664-1, CCC:GB/T 14048.5, Lloyds, CSA C22.2 No. 14

長さ

28mm

高さ

63mm

シリーズ

H3Y-4

オムロンH3Y-4シリーズタイマリレー、24 V供給電圧、2～60秒の時間範囲 - H3Y-4 DC24 60S


このタイマリレーは、制御及びオートメーション作業の時間遅延スイッチングを実現し、電気システムのコンタクト接続を選択可能な遅延を実現します。DINレール取り付けおよびプラグイン終端用に設計されており、タイミングオンディレー制御が必要なパネルベースの設置に適しています。

特長および利点：


• 2～60秒の調整可能なタイミングにより、正確な遅延制御を実現
• 4PDTコンタクト配置により、マルチ回路スイッチングを実現
• 5 Aの接触電流により、中程度の負荷回路に対応
• 24 V AC/DC電源互換性により、柔軟な電源を実現
• 一般的な産業用電圧に対応する250 V ACスイッチング機能
• 保護された屋内パネル用途向けのIP40保護等級のエンクロージャ

用途


• オートメーションパネルのシーケンシャルモータスタート制御に最適
• 制御キャビネットのタイミング照明回路に最適
• 配電システムのインターロックタイミングに使用
• 製造機器のプロセス遅延機能に使用可能

パネル統合には、どのような取り付け方法を使用しますか?


DINレール取り付け用に構成されており、コントロールラックにプラグイン端子を使用し、迅速な取り付けと交換を容易にします。

周囲温度は動作制限にどのように影響しますか?


-10°C～50°Cの温度範囲で動作するように設計されており、その範囲を超えると、計時精度と部品寿命が影響を受ける可能性があります。

産業用設備での使用に対応する認証はどのようなものですか?


UL508およびCSA C22.2 No.14および関連するENおよびIEC規格を含む標準的な産業安全および性能仕様の認証を取得しています。

コンタクト構成により、複数の回路を同時に制御できますか?


このユニットには4つの切り替えコンタクトが組み込まれており、1つのタイミングイベントから個別の回路を同時に切り替えることができます。

Approvals

UL、CSA

Caution

・本製品は材料や部材入手難のため納期が不安定になっています。

Standards

EN 50081-2、EN50082-2、VDE0435/P2021、VDE0110
