製品情報（複数選択可）を選択して、類似製品を検索します。

すべて選択	製品情報	内容
	ブランド	Littelfuse
	ダイオード構成	シングル
	方向性タイプ	双方向
	最大クランピング電圧	19.9V
	最小ブレークダウン電圧	13.3V
	実装タイプ	スルーホール
	パッケージタイプ	DO-204AC
	最大逆スタンドオフ電圧	12V
	ピン数	2
	ピークパルスパワー消費	500W
	最大ピークパルス電流	25.6A
	ESD保護	あり
	1チップ当たりのエレメント数	1
	動作温度 Min	-65 °C
	寸法	3.6 Dia. x 7.6mm
	動作温度 Max	+175 °C
	長さ	7.6mm
	直径	3.6mm
	テスト電流	1mA
	サージ電流レーティング	70A
	最大逆漏れ電流	1µA

	すべて選択
	ブランド Littelfuse
	ダイオード構成シングル
	方向性タイプ双方向
	最大クランピング電圧 19.9V
	最小ブレークダウン電圧 13.3V
	実装タイプスルーホール
	パッケージタイプ DO-204AC
	最大逆スタンドオフ電圧 12V
	ピン数 2
	ピークパルスパワー消費 500W
	最大ピークパルス電流 25.6A
	ESD保護あり
	1チップ当たりのエレメント数 1
	動作温度 Min -65 °C
	寸法 3.6 Dia. x 7.6mm
	動作温度 Max +175 °C
	長さ 7.6mm
	直径 3.6mm
	テスト電流 1mA
	サージ電流レーティング 70A
	最大逆漏れ電流 1µA

SAシリーズは、壊れやすい電子機器を雷による電圧過渡やその他の過渡電圧事象から保護するために特別に設計された製品です

ハロゲンフリー
標準最大温度係数ΔVBR = 0.1 % x VBR @ 25 °C
ガラス不動態化ジャンクション
ピークパルス容量500W @ 10/1000 μs波形、繰り返し率(デューティサイクル): 0.01 %
短い応答時間: 1.0 ps未満 @ 0 → BVmin (標準)
優れたクランプ機能
低インクリメンタルサージ抵抗
標準IR: 1 μA未満(13 Vを超える場合)
はんだ付けに対する耐熱性を保証: 265 °C/10秒 / リード長: 0.375インチ(9.5 mm)、テンション: 5 lbs (2.3 kg)
つや消し鉛フリースズめっき

受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。

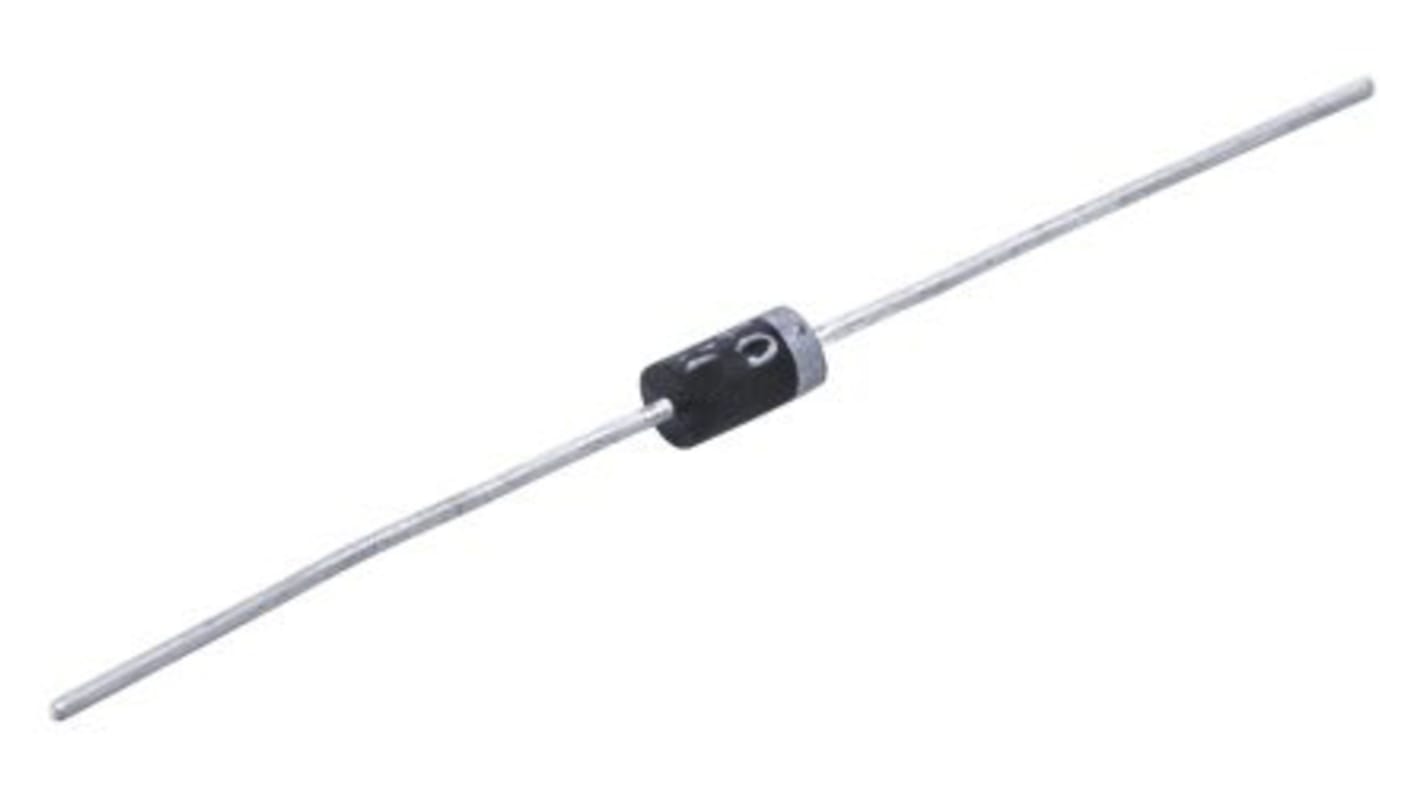

Littelfuse TVSダイオード, 双方向, スルーホール, 19.9V, SA12CA
