Belden ツイストペアケーブル / マルチペアケーブルAWG22 遮蔽 152m 難燃性 8771シリーズ
RS品番:
823-134
メーカー型番:
YE00424+01152
メーカー/ブランド名:
Belden
このカテゴリ一覧
11 海外在庫あり - 通常4営業日でお届け
Add to Basket
リール
注文書へ追加
在庫数の確認はこちら
部品表に保存
単価: 購入単位は1リール(152m)
¥75,800.00
(税抜)
¥83,380.00
(税込)
リール
購入単位毎合計
1メートルあたりの価格*
1 +
¥75,800.00
¥498.684
* 購入単位ごとの価格
RS品番:
823-134
メーカー型番:
YE00424+01152
メーカー/ブランド名:
Belden
データシート
その他
詳細情報
仕様
Datasheet
Cable Selection Guide
RoHSステータス: 適合
COO(原産国):
NL

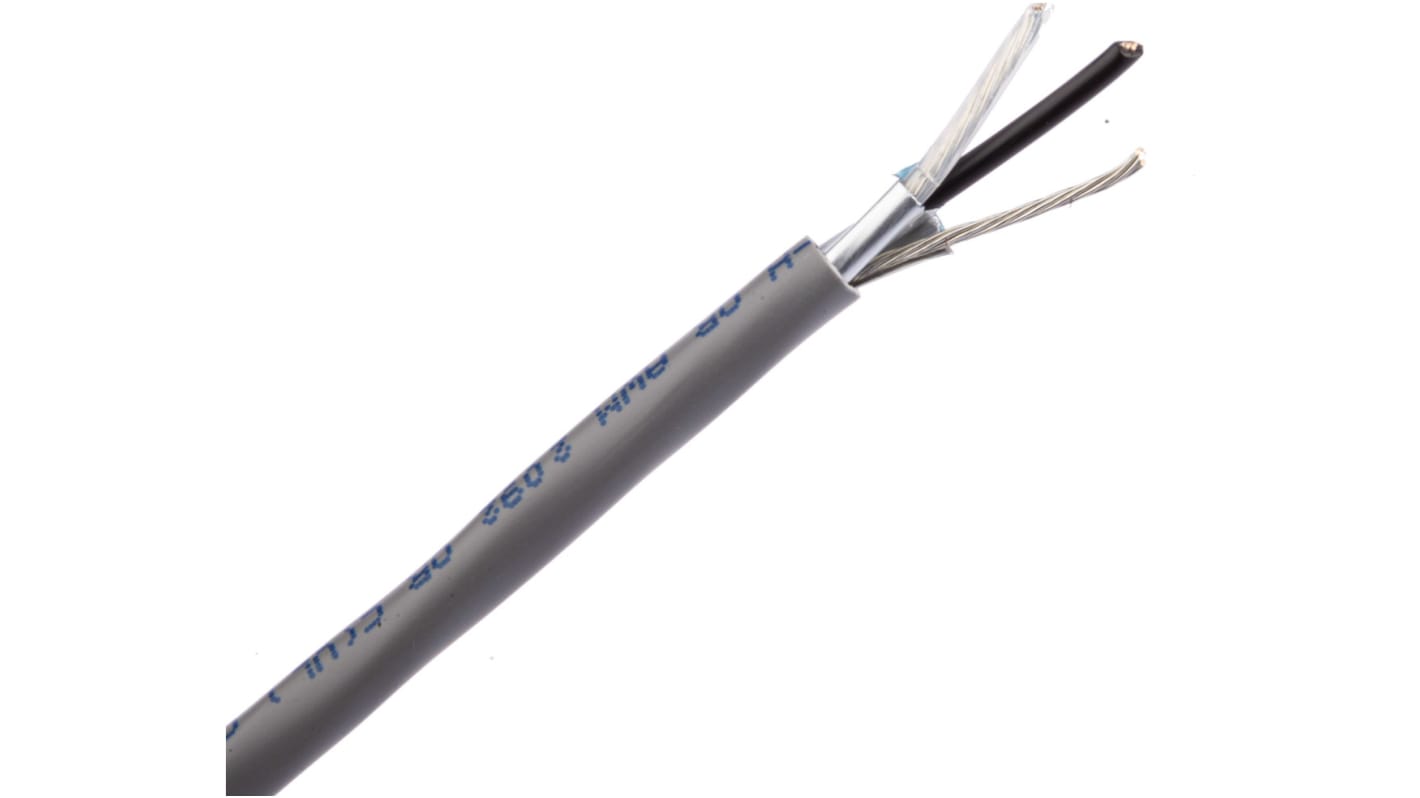

Beldenシールド付き多芯産業用ケーブル、長さ152 m、22 AWG - 8771.01152
産業機器をリンクし、Beldenのこの多芯ケーブルと効果的な通信を確保します。導体は、高い導電性と酸化や腐食に対する耐性を備えたスズめっき銅素材で作られています。つまり、ケーブルは過酷な条件に耐えることができます。表面保護用には、耐久性と耐摩耗性に優れたポリ塩化ビニール(PVC)素材製の外部被覆が施されているため、傷や裂きが簡単です。-20 から +60°Cの幅広い動作温度のおかげで、過酷な条件で使用が可能です。
特長と利点
• 推奨される最大引張力は36 lbsで、過酷な取り扱いに耐えることができます。• 23 pF/ft (picofarad/フィート)の低コア対コア静電容量により、高品質の信号を実現• 過剰な電荷を地面に伝送するドレインワイヤが付属しているため、電気的安全性を実現 • 2インチの最小曲げ半径により、隅に柔軟な取り付けが可能
用途
• ロボット及びファクトリオートメーション• 自動車産業
このケーブルの大体重量は何ですか?
このケーブルのバルク重量は22 lbs/1000 ftです。つまり、軽量で持ち運びが簡単です。
このケーブルの切断やストリッピングに使用できますか?
このケーブルは、シンプルなユーティリティナイフ又はブレードを使用して切断できます。内部のワイヤの切断やニッケルを防止するため、ケーブルの外形を慎重に従ってください。
規格
UL2093 (8770、8770、8772)、NEC CM (8770、8771、8772)、
UL2107 (8618)、NEC CL3 (8618)
特性
断面積
0.36 mm²
芯数
3
AWGサイズ
22 AWG
シールド有無
遮蔽
長さ
152m
シールド構造
ホイル
外被色
クロム
Certificazione CPR
Eca
外径
4.83mm
外側シース材質
PVC
動作温度 Max
+60°C
シリーズ
8771
代表規格
ユーロクラス ECA
導体構成
7 / 0.25 mm
定格電圧
300 V
動作温度 Min
-20°C
耐火性
難燃性
