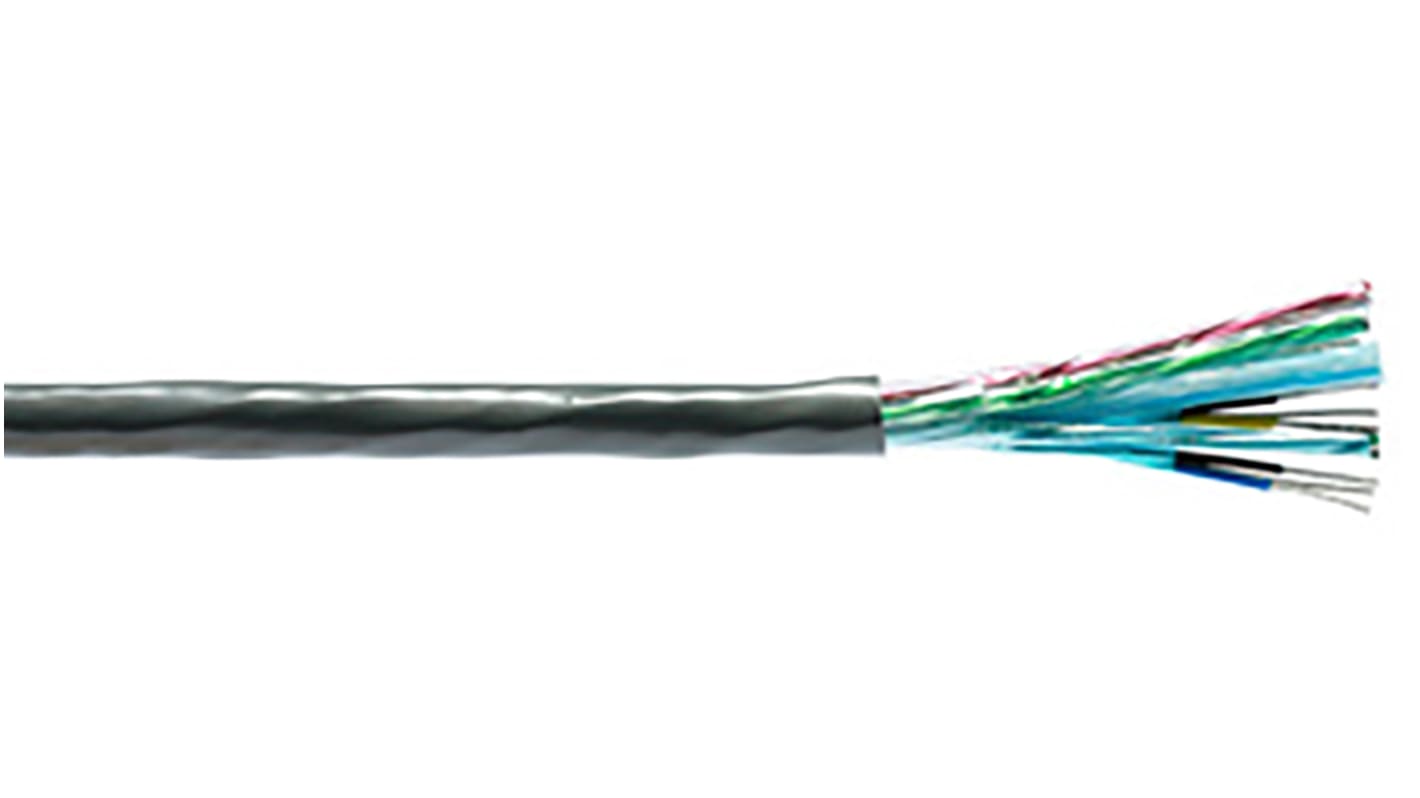

Belden データケーブル,6ペアAWG22 遮蔽 152m 難燃性
RS品番:
823-190
メーカー型番:
8778.00152
メーカー/ブランド名:
Belden
このカテゴリ一覧
9 海外在庫あり - 通常4営業日でお届け
Add to Basket
リール
注文書へ追加
在庫数の確認はこちら
部品表に保存
単価: 購入単位は1リール(152m)
¥250,580.00
(税抜)
¥275,638.00
(税込)
リール
購入単位毎合計
1メートルあたりの価格*
1 +
¥250,580.00
¥1,648.553
* 購入単位ごとの価格
RS品番:
823-190
メーカー型番:
8778.00152
メーカー/ブランド名:
Belden
データシート
その他
詳細情報
仕様
Datasheet
Datasheet
Cable Selection Guide
RoHSステータス: 適合
COO(原産国):
NL
Belden 個別シールド付きツイストペアケーブル( 87XX シリーズ
Belden の個別シールド付きツイストペア 87XX シリーズケーブルを使用して、ケーブルの電磁干渉を防止します。これらのシールド付きケーブルは、近接するペアからのクロストークにも対応し、より信頼性の高い信号伝送を実現します。
PVC ジャケットを備えたタイプは、水、油、化学薬品に対する耐久性に優れています。また、難燃性 LSZH (低煙性ハロゲンフリー)ジャケットケーブルは、密閉された場所や人の多い場所に最適です。スズめっき銅の導体を使用して高導電性を実現しています
特長と利点:
軽量、強力、柔軟な Beldfoil ( Z-Fold )シールド技術による 100 % 被覆
難燃性試験: UL1685 UL 負荷
スズめっき銅ドレインワイヤにより、簡単にアース接続でき、不要な電気ノイズが除去されます
ポリプロピレン( PP )絶縁
Belden は、高性能のネットワーキング、接続、及びケーブルソリューションの設計で 100 年以上の経験を持つ、世界的に信頼されているブランドです。厳格な品質基準に従ってテストされているため、あらゆる用途において安全で長持ちする選択肢となります。
用途:
電源及び高電圧
産業用
交通機関
信号及びデータ
通信
シールドがケーブルで使用される理由
シールド付き(遮蔽)ケーブルは、シールドなしタイプよりも優れた電磁干渉( EMI )保護性能を備えています。EMI とは、伝導又は放射される電気ノイズを意味し、装置及び装置の機能に悪影響を及ぼす可能性があります。遮蔽によりケーブル間のクロストーク(信号漏れ)が低減し、信号品質が向上します。
Beldfoil とは何ですか?
Beldfoil は、 Belden ケーブルのシールドに使用されるアルミ / ポリエステルホイルです。この特許取得済みの革新的な設計は、静電シールド、強度、及びその他の絶縁性を提供するために非常に効果的です。オーディオ、通信、データケーブルに最適です。Z ホイルシールドは、短絡フォールドと絶縁フォールドを使用して、信号への放射を最小限に抑え、外部干渉から保護します。
規格:
UL2919 、 NEC CM ( IEC 、 332-3C )
規格
UL2919、NEC CM (332-3C用IEC
特性
対数
6
断面積
0.33 mm²
芯数
12
AWGサイズ
22 AWG
シールド有無
遮蔽
長さ
152m
シールド構造
U/STP
外被色
クロム
Certificazione CPR
Eca
外径
9.19mm
外側シース材質
PVC
ケーブル形状
ツイストペア
特性インピーダンス
50 Ω
定格電圧
30 V
耐火性
難燃性
導体構成
7 / 30 AWG
代表規格
ユーロクラス ECA
