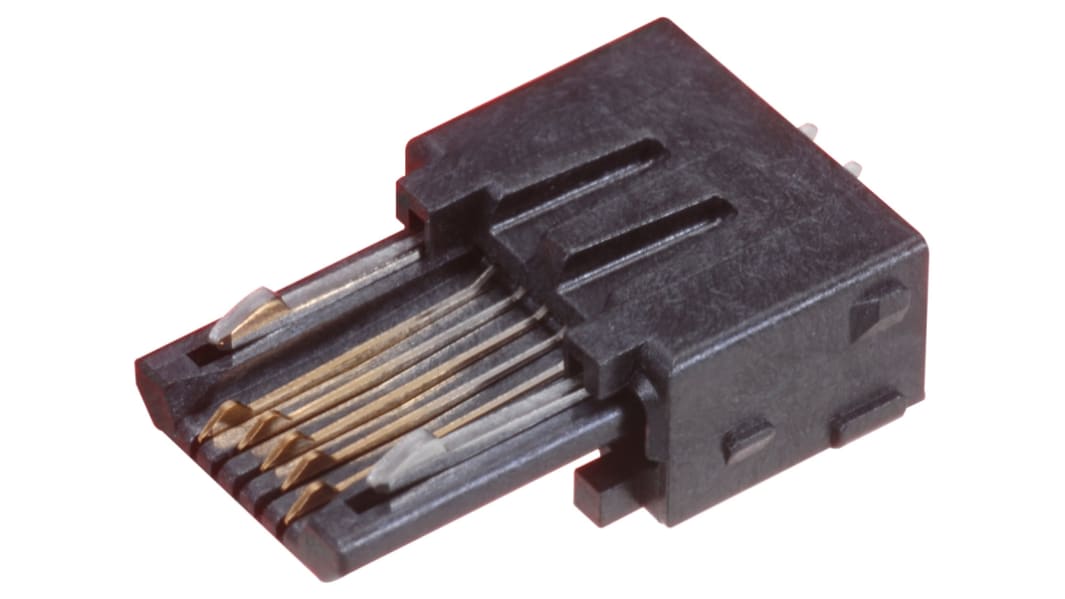

Hirose タイプ-USBタイプB USB 3.0 USBコネクタ, オス, スルーホール
- RS品番:
- 136-2230
- メーカー型番:
- ZX20-B-5S-UNIT(30)
- メーカー/ブランド名:
- ヒロセ電機
1 袋(1袋5個入り) 小計：*
￥899.00
(税抜)
￥988.90
(税込)
3,000円を超える注文については、送料無料
在庫限り
- 35 は 2026年8月10日 に入荷予定
- 1,285 は 2026年8月10日 に入荷予定（最終入荷）
個 | 単価 | 購入単位毎合計* |
|---|---|---|
| 5 + | ￥179.80 | ￥899 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 136-2230
- メーカー型番:
- ZX20-B-5S-UNIT(30)
- メーカー/ブランド名:
- ヒロセ電機
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | ヒロセ電機 | |
| プロダクトタイプ | USBコネクタ | |
| 取付タイプ | スルーホール | |
| USBタイプ | USBタイプB | |
| 電流 | 1A | |
| USB仕様 | USB 3.0 | |
| 方向 | ペンタイプナイフ | |
| オス・メス | オス | |
| ポート数 | 1 | |
| 電圧 | 30V | |
| 実装タイプ | はんだ | |
| 動作温度 Min | -30°C | |
| 動作温度 Max | 85°C | |
| 接触オペレーション | 銅合金 | |
| 規格 / 承認 | No | |
| 危険区域認証 | なし | |
| シリーズ | ZX | |
| すべて選択 | ||
|---|---|---|
ブランド ヒロセ電機 | ||
プロダクトタイプ USBコネクタ | ||
取付タイプ スルーホール | ||
USBタイプ USBタイプB | ||
電流 1A | ||
USB仕様 USB 3.0 | ||
方向 ペンタイプナイフ | ||
オス・メス オス | ||
ポート数 1 | ||
電圧 30V | ||
実装タイプ はんだ | ||
動作温度 Min -30°C | ||
動作温度 Max 85°C | ||
接触オペレーション 銅合金 | ||
規格 / 承認 No | ||
危険区域認証 なし | ||
シリーズ ZX | ||
ヒロセ電機 ZXシリーズ マイクロUSB2.0 プラグコネクタ
ZXシリーズのMicro-USB 2.0プラグコネクタは、小型で信頼性の高い設計となっています。ZXシリーズのMicro-USBプラグは、標準的なmini USBコネクタよりも60%小型化され、USB 2.0で規定される480Mbpsの高速データ転送を可能にします。アクティブラッチ機構は、嵌合完了時に触覚的なクリック音を提供し、信頼性と耐久性のある接続を実現しています。8Nの引き抜き力によるスムーズな嵌合・嵌合解除動作により、摩耗を低減し、コネクタの寿命を延ばします。10000サイクルの嵌合・嵌合解除が可能です。ZXシリーズ Micro-USB 2.0プラグコネクタは、Micro-Bインターフェース仕様を採用しており、プリント基板実装、ケーブル実装、およびクレードル実装タイプを取り揃えています。これらのプラグ（品番ZX80-B-5SA(31)を除く）はすべて、絶縁体、接点、ロックを含むアセンブリとして提供されます。これらのZXシリーズMicro-USB 2.0プラグコネクタのカバーも別途購入できます。
ヒロセ電機ZXシリーズMicro-USB 2.0プラグコネクタ
• 小型で信頼性の高い設計
• 480Mbps の高速データ転送
• アクティブラッチ機構による確実な接続
• スムーズな嵌合と嵌合解除により摩耗を低減
• 10000サイクルの嵌合／嵌合解除が可能
• 8N の低い嵌合解除力
• 幅広い取り付けスタイル
製品用途情報
小型で信頼性の高いZXシリーズMicro-USB 2.0プラグコネクタです。これらのZXシリーズMicro-USBプラグは、標準的なmini-USBコネクタよりも60 %小型でありながら、USB 2.0で規定されている480 Mbpsの高速データ伝送が可能です。アクティブラッチ機構は、信頼性が高く耐久性に優れた接続を実現し、クリック感により、完全にかん合されたことを確認できます。スムーズな挿抜性と8 Nの引抜力により、少ない摩耗と長いコネクタ寿命が実現されています。10000回の挿抜操作に耐えることができます。ZXシリーズMicro-USB 2.0プラグコネクタは、Micro-Bインターフェイス構成で、取り付けスタイルは基板、ケーブル、及びクレードルがあります。これらのプラグはすべて(品番ZX80-B-5SA(31)を除く)は、絶縁体、コンタクト、ロックを含むアセンブリとして提供されます。別売りでZXシリーズMicro-USB 2.0プラグコネクタ用カバーもあります。
• 小型で信頼性の高い設計
• 480 Mbpsの高速データ転送
• アクティブラッチ機構による確実な接続
• スムーズな挿抜性による少ない摩耗
• 10000回の挿抜操作に耐える設計
• 8 Nの低い引抜力
• 各種取り付けタイプを用意
これらのZXシリーズMicro-USBコネクタは、超薄型電話、データレコーダ、リーダー、カメラ、ビデオカメラ、PDA、ハンドヘルドGPSユニットに最適です。
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
Caution
・本製品は材料や部材入手難のため納期が不安定になっています。
