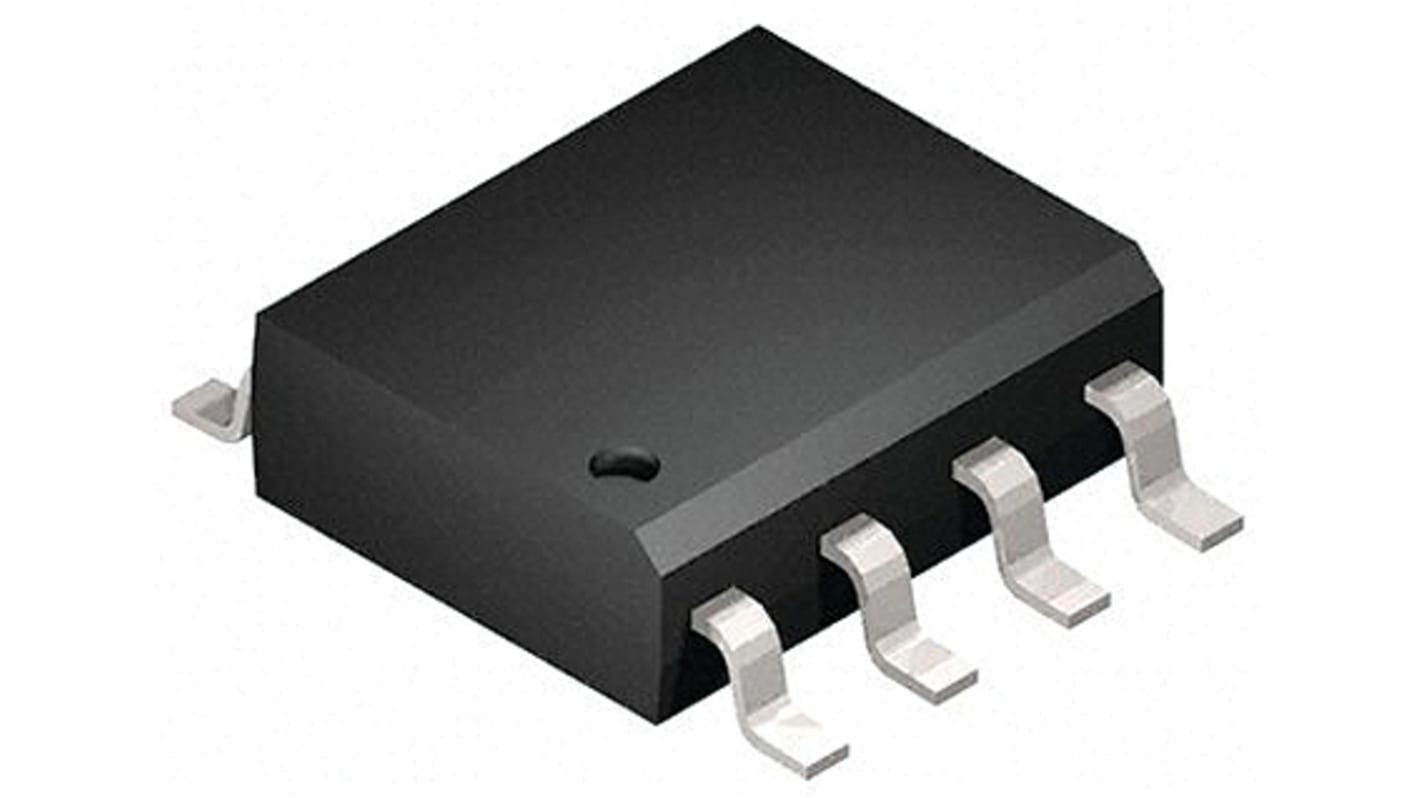

onsemi 電圧コントローラ, 同期整流器コントローラ, 8-Pin SOIC
- RS品番:
- 161-2643
- メーカー型番:
- NCP4305DDR2G
- メーカー/ブランド名:
- onsemi
ボリュームディスカウント対象商品
1 袋(1袋10個入り) 小計：*
￥1,757.00
(税抜)
￥1,932.70
(税込)
￥3,000円を超える注文については、送料無料
一時的に在庫切れ
- 本日発注の場合は 2026年7月15日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 | 購入単位毎合計* |
|---|---|---|
| 10 - 140 | ￥175.70 | ￥1,757 |
| 150 - 1190 | ￥159.40 | ￥1,594 |
| 1200 - 1590 | ￥143.00 | ￥1,430 |
| 1600 - 1990 | ￥126.90 | ￥1,269 |
| 2000 + | ￥110.40 | ￥1,104 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 161-2643
- メーカー型番:
- NCP4305DDR2G
- メーカー/ブランド名:
- onsemi
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | onsemi | |
| コントロールタイプ | 同期整流器コントローラ | |
| 出力数 | 1 | |
| 最大スイッチング周波数 | 500 kHz | |
| 電流変換の種類 | AC-DC | |
| 実装タイプ | 表面実装 | |
| パッケージタイプ | SOIC | |
| ピン数 | 8 | |
| 寸法 | 5 x 4 x 1.5mm | |
| 入力電圧 Max | 9.4 V | |
| 動作温度 Max | +125 °C | |
| 出力電流 Max | 8A | |
| 出力電圧 Max | 17 V | |
| 入力電圧 Min | 7.3 V | |
| 動作温度 Min | -40 °C | |
| 出力電圧 Min | -0.3 V | |
| 出力電流 Min | 4A | |
| すべて選択 | ||
|---|---|---|
ブランド onsemi | ||
コントロールタイプ 同期整流器コントローラ | ||
出力数 1 | ||
最大スイッチング周波数 500 kHz | ||
電流変換の種類 AC-DC | ||
実装タイプ 表面実装 | ||
パッケージタイプ SOIC | ||
ピン数 8 | ||
寸法 5 x 4 x 1.5mm | ||
入力電圧 Max 9.4 V | ||
動作温度 Max +125 °C | ||
出力電流 Max 8A | ||
出力電圧 Max 17 V | ||
入力電圧 Min 7.3 V | ||
動作温度 Min -40 °C | ||
出力電圧 Min -0.3 V | ||
出力電流 Min 4A | ||
NCP4305は、スイッチモード電源の同期整流MOSFETの制御に特化した高性能ドライバです。高性能ドライバと優れた汎用性により、DCM又はCCMフライバック、準共振フライバック、順方向及びハーフブリッジ共振LLCなどさまざまなトポロジで使用できます。外部調整可能な最小オフ / オン時間ブランキング期間の組み合わせにより、基板レイアウトその他の寄生要素によって発生するリンギングに対処できます。SRシステムの信頼性とノイズの低減は、自己同期機能によります。
調整式のしきい値による精密な二次ゼロ電流の検出
電流検出入力からドライバへの電源オフ遅延: 20 ns (標準)
ゼロ電流検出ピン性能
最小オン時間及び最小オフ時間の調整可能
自己同期
変調ゲートドライブによる軽負荷検出
ディープCCMで動作する機器の性能を向上
ICを低消費電力スタンバイモードに切り替え
電流検出入力からドライバへの電源オフ遅延: 20 ns (標準)
ゼロ電流検出ピン性能
最小オン時間及び最小オフ時間の調整可能
自己同期
変調ゲートドライブによる軽負荷検出
ディープCCMで動作する機器の性能を向上
ICを低消費電力スタンバイモードに切り替え
