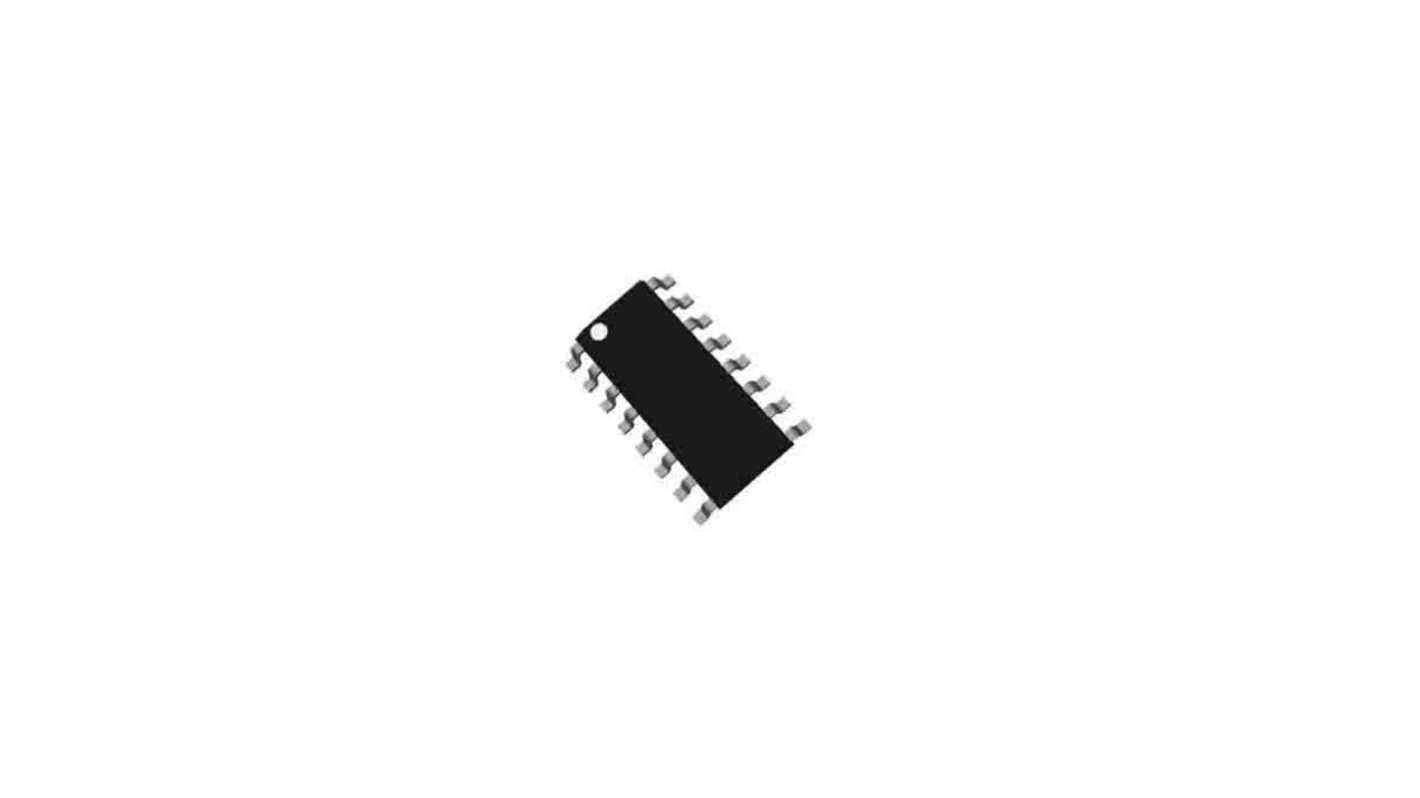

onsemi 電圧コントローラ, PFMコントローラ, 16-Pin SOIC
- RS品番:
- 205-2440
- メーカー型番:
- NCP4390DR2G
- メーカー/ブランド名:
- onsemi
取扱停止中
この商品はお取扱い終了致しました。
- RS品番:
- 205-2440
- メーカー型番:
- NCP4390DR2G
- メーカー/ブランド名:
- onsemi
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | onsemi | |
| コントロールタイプ | PFMコントローラ | |
| 出力数 | 1 | |
| 最大スイッチング周波数 | 690 kHz | |
| 電流変換の種類 | DC-DC | |
| 実装タイプ | 表面実装 | |
| パッケージタイプ | SOIC | |
| ピン数 | 16 | |
| すべて選択 | ||
|---|---|---|
ブランド onsemi | ||
コントロールタイプ PFMコントローラ | ||
出力数 1 | ||
最大スイッチング周波数 690 kHz | ||
電流変換の種類 DC-DC | ||
実装タイプ 表面実装 | ||
パッケージタイプ SOIC | ||
ピン数 16 | ||
絶縁 DC/DC コンバータにクラス最高の効率を発揮する、同期整流（ SR ）対応の LLC 共振コンバータ用 ON Semiconductor Advanced Pulse Frequency 変調（ PFM ）コントローラです。電荷制御に基づく電流モード制御技術を採用しています。この技術により、発振器からの三角波と内蔵スイッチ電流情報が組み合わされて、スイッチング周波数が決定されます。これにより、電力段の制御 - 出力転送機能が向上し、フィードバックループ設計が簡素化され、入力電力制限機能を実現できます。
優れた過渡応答と簡単なフィードバックループ設計を実現しています
Adaptive SR withdDual edge tracking
クラス最高の効率
軽負荷効率の向上
単調上昇出力
デッドタイムをプログラム可能
信頼性と柔軟性の高い設計
非 ZVS 保護
高いシステム信頼性
Adaptive SR withdDual edge tracking
クラス最高の効率
軽負荷効率の向上
単調上昇出力
デッドタイムをプログラム可能
信頼性と柔軟性の高い設計
非 ZVS 保護
高いシステム信頼性
