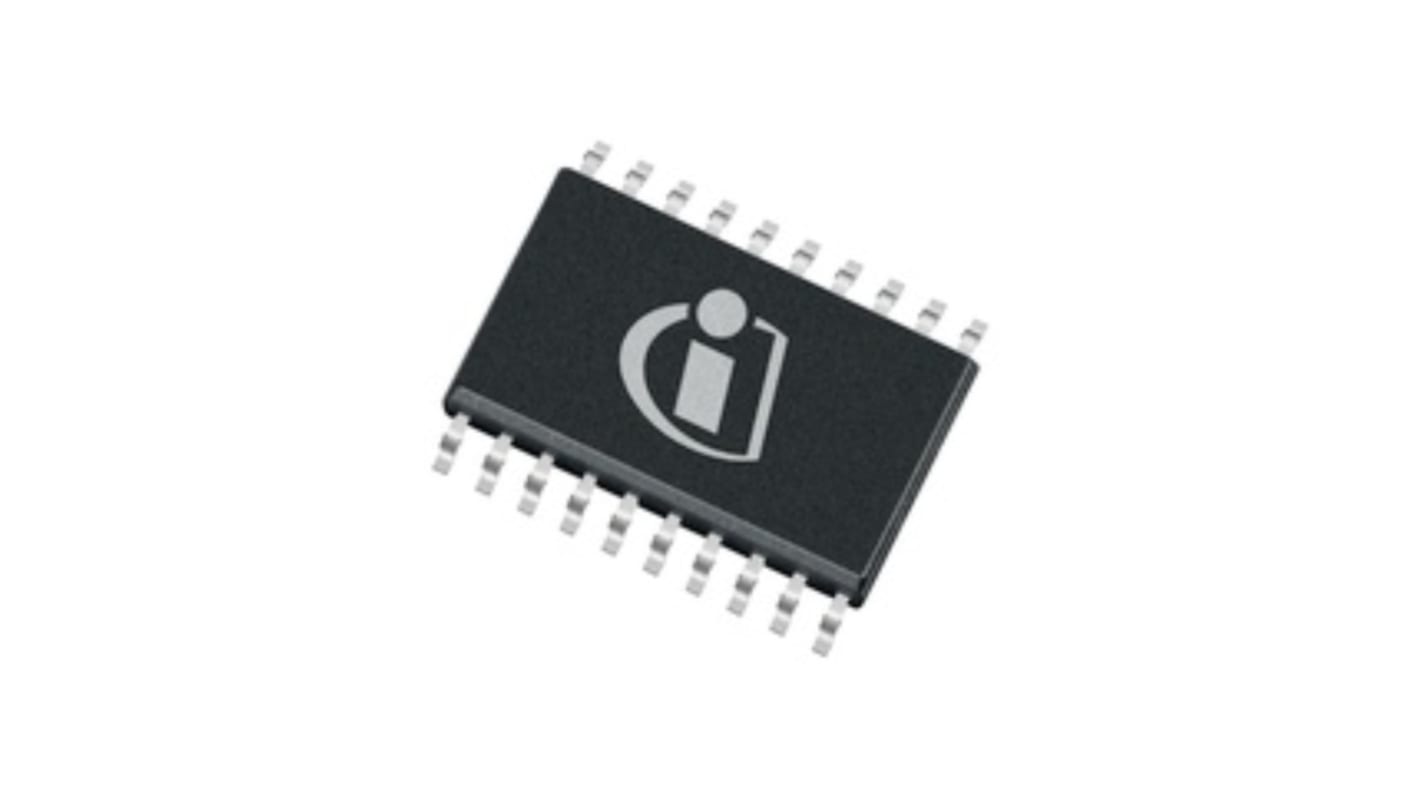

Infineon 共振モードコントローラ, AC-DC, -0.3V 〜 18V, PG-DSO-20, 20ピン
- RS品番:
- 259-1504
- メーカー型番:
- ICE2HS01GXUMA1
- メーカー/ブランド名:
- インフィニオン
ボリュームディスカウント対象商品
一括購入価格オプションを表示1 リール(1リール1000個入り) 小計：*
￥264,100
(税抜)
￥290,510
(税込)
3,000円を超える注文については、送料無料
一時的に在庫切れ
- 本日発注の場合は 2027年2月04日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 | 購入単位毎合計* |
|---|---|---|
| 1000 - 1000 | ￥264.10 | ￥264,100 |
| 2000 - 9000 | ￥259.975 | ￥259,975 |
| 10000 - 14000 | ￥255.847 | ￥255,847 |
| 15000 - 19000 | ￥251.721 | ￥251,721 |
| 20000 + | ￥247.595 | ￥247,595 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 259-1504
- メーカー型番:
- ICE2HS01GXUMA1
- メーカー/ブランド名:
- インフィニオン
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | インフィニオン | |
| プロダクトタイプ | 共振モードコントローラ | |
| 電流変換の種類 | AC-DC | |
| 出力電圧 | 10.5V | |
| 取付タイプ | 表面 | |
| 応答周波数 | 30kHz | |
| パッケージ型式 | PG-DSO-20 | |
| ピン数 | 20 | |
| 最大デューティサイクル | 52% | |
| 高さ | 2.65mm | |
| 幅 | 10.3mm | |
| 規格 / 承認 | No | |
| シリーズ | ICE2HS01G | |
| 長さ | 12.8mm | |
| 自動車規格 | なし | |
| 最大入力電圧 | 18V | |
| 動作温度 Max | 125°C | |
| 動作温度 Min | -40°C | |
| 最小入力電圧 | -0.3V | |
| すべて選択 | ||
|---|---|---|
ブランド インフィニオン | ||
プロダクトタイプ 共振モードコントローラ | ||
電流変換の種類 AC-DC | ||
出力電圧 10.5V | ||
取付タイプ 表面 | ||
応答周波数 30kHz | ||
パッケージ型式 PG-DSO-20 | ||
ピン数 20 | ||
最大デューティサイクル 52% | ||
高さ 2.65mm | ||
幅 10.3mm | ||
規格 / 承認 No | ||
シリーズ ICE2HS01G | ||
長さ 12.8mm | ||
自動車規格 なし | ||
最大入力電圧 18V | ||
動作温度 Max 125°C | ||
動作温度 Min -40°C | ||
最小入力電圧 -0.3V | ||
Infineon ICE2HS01Gシリーズ共振モードコントローラ、20ピンピン数、30kHzスイッチング周波数 - ICE2HS01GXUMA1
この共振モードコントローラは、コンパクトな表面実装用途でのAC-DC電力変換用に設計されています。過酷な環境に適した幅広い温度範囲で動作し、20ピンPG-DSO-20パッケージを介してインターフェイスしながら10.5Vの安定化出力を実現します。このデバイスは、ミッドレンジ周波数で制御されたスイッチングを必要とするシナリオをターゲットにし、表面実装形式により基板面積を節約します。
特長および利点：
• 30kHzのスイッチング周波数により、効率的な電力伝送を実現
• 安定した調整電源電圧を提供する10.5V出力
• 52%の最大デューティサイクルにより、熱制御のオン時間を制限
• -40～125°Cの動作範囲により、極端な温度条件での動作をサポート
• 最大 18V の入力に対応した適度な入力電圧レベル
• 安定した調整電源電圧を提供する10.5V出力
• 52%の最大デューティサイクルにより、熱制御のオン時間を制限
• -40～125°Cの動作範囲により、極端な温度条件での動作をサポート
• 最大 18V の入力に対応した適度な入力電圧レベル
用途
• コンパクトデバイスの非自動車用AC-DC電源に最適
• 基板レベルの表面実装電源モジュールに最適
• 中周波数スイッチングを必要とする共振コンバータと併用
• 10.5Vの調整レールを必要とするシステムに使用可能
• 20ピンPG-DSO-20フットプリントが必要な設計に使用
• 基板レベルの表面実装電源モジュールに最適
• 中周波数スイッチングを必要とする共振コンバータと併用
• 10.5Vの調整レールを必要とするシステムに使用可能
• 20ピンPG-DSO-20フットプリントが必要な設計に使用
取り付けにはどのようなパッケージタイプを使用しますか?
表面実装用のPG-DSO-20パッケージで提供されます。
設計者はどのような入力電圧制限を遵守する必要がありますか?
設計者は、デバイスのオーバードライブを防止するために、入力電圧が18Vを超えないことを確認する必要があります。
熱範囲は基板上の配置にどのように影響しますか?
-40～125°Cの定格により、適切な熱管理により熱を発生するコンポーネントの近くに配置できます。
動作にはどのようなスイッチング動作が固有していますか?
共振コンバータトポロジに適した30kHzの固定スイッチング周波数で動作します。
