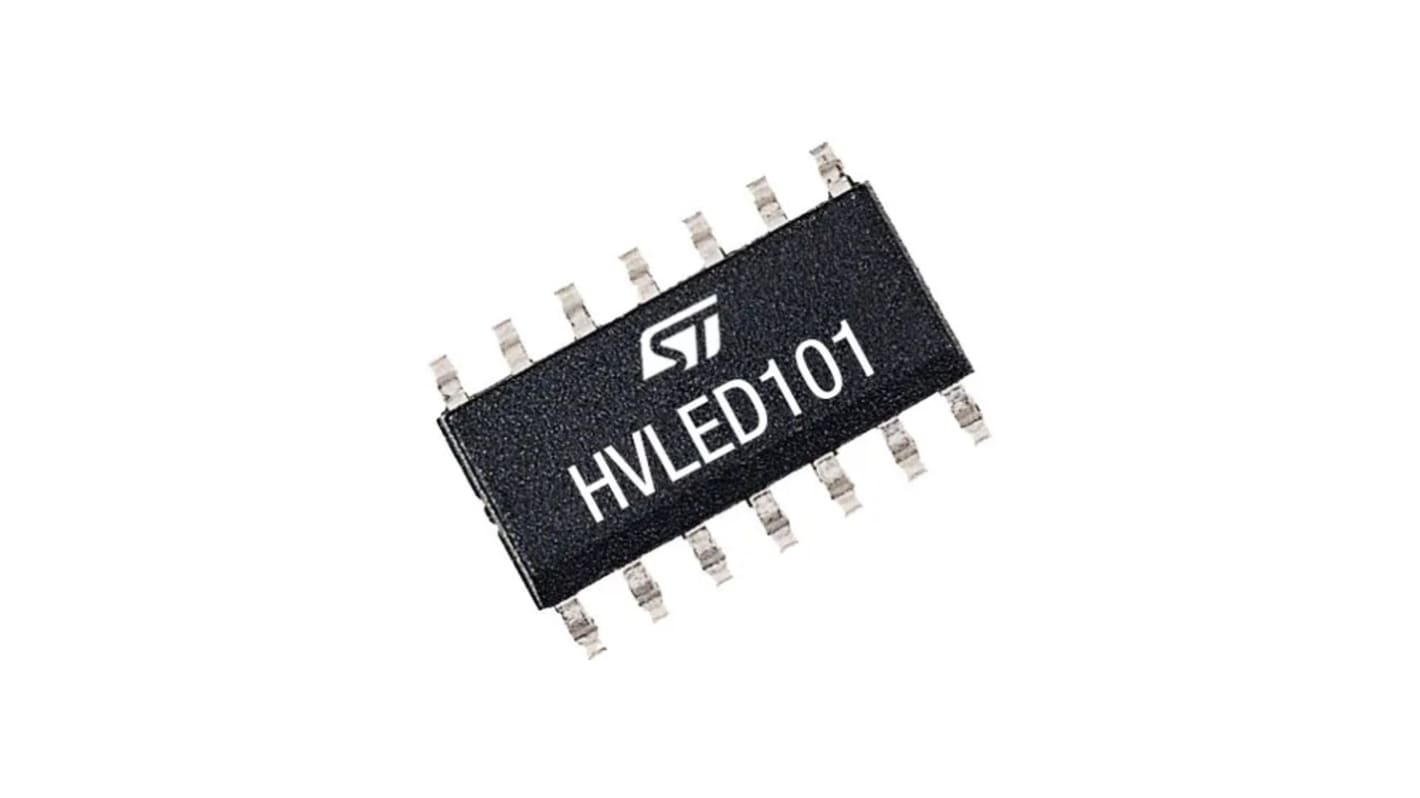

STMicroelectronics 電圧コントローラ, フライバックコントローラ, 14-Pin SOP-14

HVLED101は、出力電力が最大180 Wの主に高電力ファクタ(HPF)フライバック又はバックブーストトポロジを制御できる強化されたピーク電流モードコントローラです。バック、ブースト、SEPICなど、他のトポロジも実装できます。出力電圧のプライマリサイドレギュレーションとオプトカプラ制御は、正確なレギュレーションと無負荷時の非常に低いスタンバイ電力を利用して、チップに独立して適用できます。革新的なST高電圧テクノロジーにより、HVLED101を入力電圧に直接接続することで、外部コンポーネントを必要とせずにデバイスを起動し、入力電圧を監視することができます。内蔵の谷間ロック機能により、中低負荷動作時のノイズフリー動作が保証され、最大電力制御により、コンバータの安全性を向上させるために、入力電力をユーザーがプログラム可能なレベルに制限できます。オープン回路、出力短絡、入力過電圧又は低電圧、外部保護回路、メインスイッチのオープンループや過電流などの回路障害などの異常状態を効果的に制御します。信頼性を損なうことなく、自動的にアプリケーションを回復できるように、スマートな自動再起動タイマ(ART)機能が内蔵されています。
