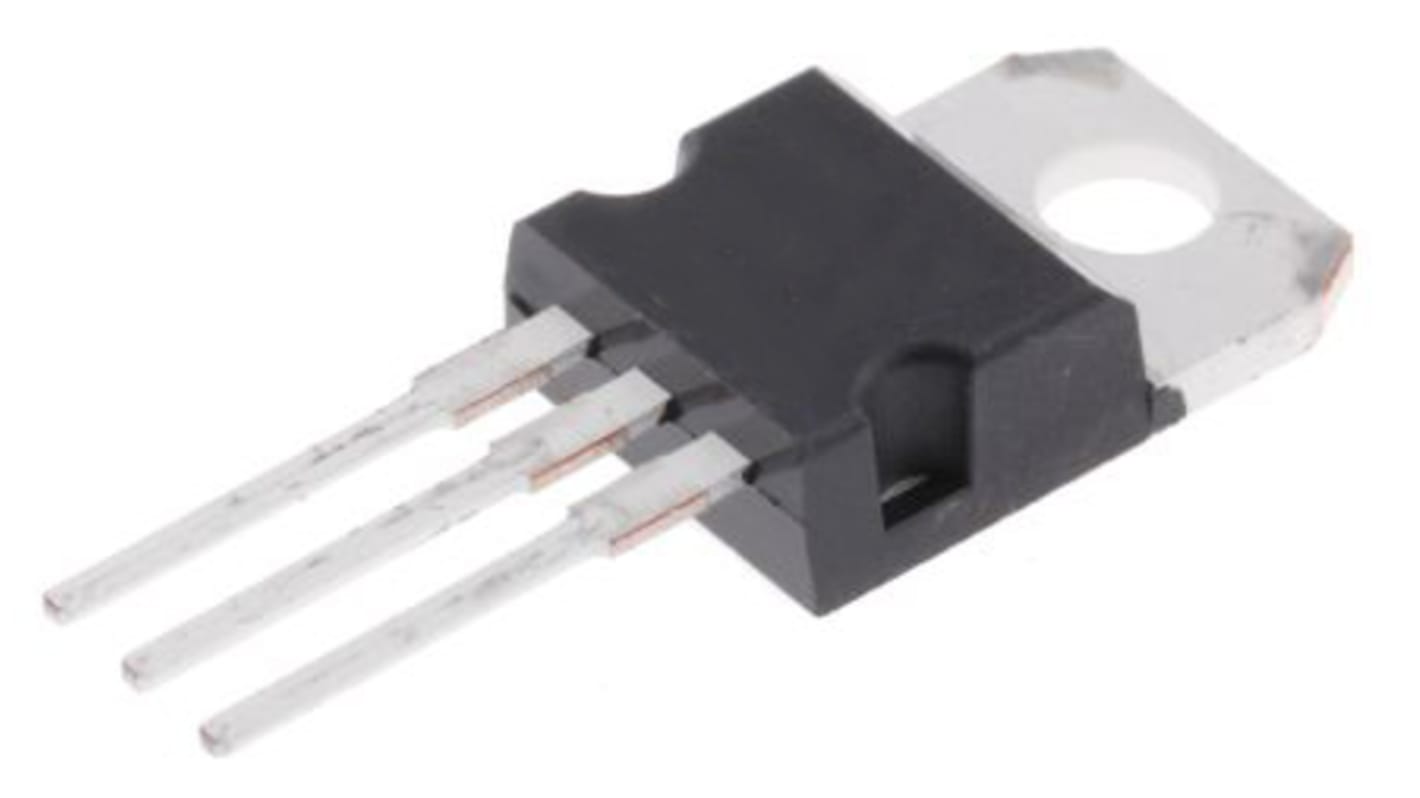

onsemi 電圧レギュレータ, MC7812ACTG 35V, スルーホール TO-220, 3-Pin
- RS品番:
- 184-4291
- メーカー型番:
- MC7812ACTG
- メーカー/ブランド名:
- onsemi
ボリュームディスカウント対象商品
1 本(1本50個入り) 小計：*
￥4,371.00
(税抜)
￥4,808.00
(税込)
￥3,000円を超える注文については、送料無料
在庫あり
- 450 は 2026年1月05日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 | 1チューブあたりの価格* |
|---|---|---|
| 50 - 1450 | ￥87.42 | ￥4,371 |
| 1500 - 14950 | ￥78.62 | ￥3,931 |
| 15000 - 19950 | ￥69.86 | ￥3,493 |
| 20000 - 24950 | ￥61.06 | ￥3,053 |
| 25000 + | ￥52.30 | ￥2,615 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 184-4291
- メーカー型番:
- MC7812ACTG
- メーカー/ブランド名:
- onsemi
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | onsemi | |
| プロダクトタイプ | 電圧レギュレータ | |
| パッケージ型式 | TO-220 | |
| 取付タイプ | スルーホール | |
| 極性 | 正 | |
| 静止電流 | 6mA | |
| ピン数 | 3 | |
| 幅 | 4.82 mm | |
| 高さ | 15.75mm | |
| シリーズ | MC7800 | |
| 長さ | 10.28mm | |
| 規格 / 承認 | No | |
| 動作温度 Max | 125°C | |
| 最小入力電圧 | 14V | |
| 最大入力電圧 | 35V | |
| 自動車規格 | AEC-Q100 | |
| すべて選択 | ||
|---|---|---|
ブランド onsemi | ||
プロダクトタイプ 電圧レギュレータ | ||
パッケージ型式 TO-220 | ||
取付タイプ スルーホール | ||
極性 正 | ||
静止電流 6mA | ||
ピン数 3 | ||
幅 4.82 mm | ||
高さ 15.75mm | ||
シリーズ MC7800 | ||
長さ 10.28mm | ||
規格 / 承認 No | ||
動作温度 Max 125°C | ||
最小入力電圧 14V | ||
最大入力電圧 35V | ||
自動車規格 AEC-Q100 | ||
- COO（原産国）:
- MY
MC7800 シリーズの正のリニア電圧レギュレータは、ローカルのカード上での調整などの幅広い用途で固定電圧レギュレータとして設計されたモノリシック集積回路です。これらのレギュレータは、内部電流制限、サーマルシャットダウン、安全区域補償を採用しています。十分なヒートシンクを使用すれば、 1.0 A を超える電流を出力することができます主に固定電圧レギュレータとして設計されていますが、このデバイスを外部コンポーネントと併用すると、調整可能な電圧と電流を得ることができます。リニア電圧レギュレータには、自動車の NCV7800 タイプもあります。
MC7800 シリーズの正のリニア電圧レギュレータは、ローカルのカード上での調整などの幅広い用途で固定電圧レギュレータとして設計されたモノリシック集積回路です。これらのレギュレータは、内部電流制限、サーマルシャットダウン、安全区域補償を採用しています。十分なヒートシンクを使用すれば、 1.0 A を超える電流を出力することができます主に固定電圧レギュレータとして設計されていますが、このデバイスを外部コンポーネントと併用すると、調整可能な電圧と電流を得ることができます。リニア電圧レギュレータには、自動車の NCV7800 タイプもあります。
出力電流： 1.0 A 超
外付け部品不要
内部の熱的過負荷保護
内部の短絡電流制限
出力トランジスタ安全動作領域補償
出力電圧提供（許容差 2 % 及び 4 %
鉛フリーパッケージを用意
出力電流： 1.0 A 超
外付け部品不要
内部の熱的過負荷保護
内部の短絡電流制限
出力トランジスタ安全動作領域補償
出力電圧提供（許容差 2 % 及び 4 %
鉛フリーパッケージを用意
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
