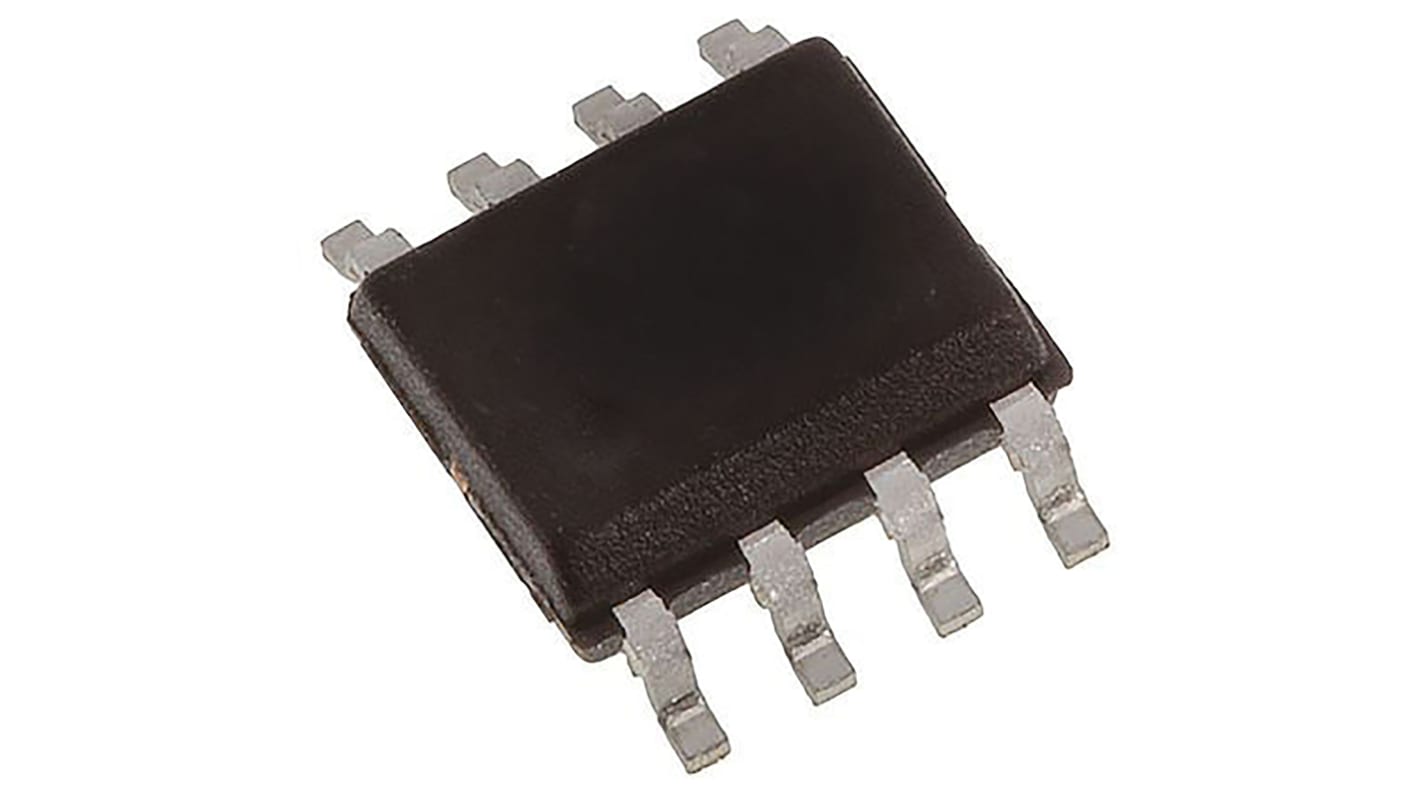

Microchip 電圧監視 IC 1チャンネル, 8-Pin SOIC
RS品番:
165-2009
メーカー型番:
MCP130-315I/SN
メーカー/ブランド名:
Microchip
リセットIC・電源監視IC の一覧へ
在庫切れ
Add to Basket
個
購入
部品表に保存
単価: 購入単位は100個
¥56.65
(税抜)
¥62.31
(税込)
個
単価
1チューブあたりの価格*
100 +
¥56.65
¥5,665.00
* 購入単位ごとの価格
RS品番:
165-2009
メーカー型番:
MCP130-315I/SN
メーカー/ブランド名:
Microchip
データシート
その他
詳細情報
仕様
Datasheet
ESD Control Selection Guide V1
RoHSステータス: 適合
COO(原産国):
TH
MCP130マイクロコントローラ監視及びリセット回路
Microchip MCP130は、低電圧状態においてマイクロコントローラや他のデバイスをリセット状態に保持する電圧スーパーバイザです。 MCP130は起動時やブラウンアウト時に、アクティブローのリセットピンを介してリセット信号をアサートします。MCP130には、内部5 kΩプルアップ抵抗器が内蔵されています。
特長
供給電圧が安定した動作レベルに達するまで、マイクロコントローラをリセット状態に維持
電源損失時にマイクロコントローラをリセット
アクティブローリセットピン
オープンドレイン出力
内部5 kΩプルアップ抵抗器
350 ms (標準)にわたりリセット状態を保持
VCC = 1.0 Vにリセット
使用温度範囲において、5 Vシステムの精度は±125 mV、3 Vシステムの精度は±75 mV
動作電流: 45 μA (標準)
監視 / リセット回路 - Microchip
特性
管理数
1
出力ドライバ
アクティブ ロー, オープンドレイン
実装タイプ
表面実装
パッケージタイプ
SOIC
ピン数
8
寸法
5 x 3.99 x 1.55mm
最大リセット閾値電圧
3.15V
動作供給電圧 Max
5.5 V
最小リセット閾値電圧
3.07V
動作温度 Max
+85 °C
動作温度 Min
-40 °C
動作供給電圧 Min
1 V
