Microchip 電圧監視 IC, ウォッチドッグ付き低電圧監視回路

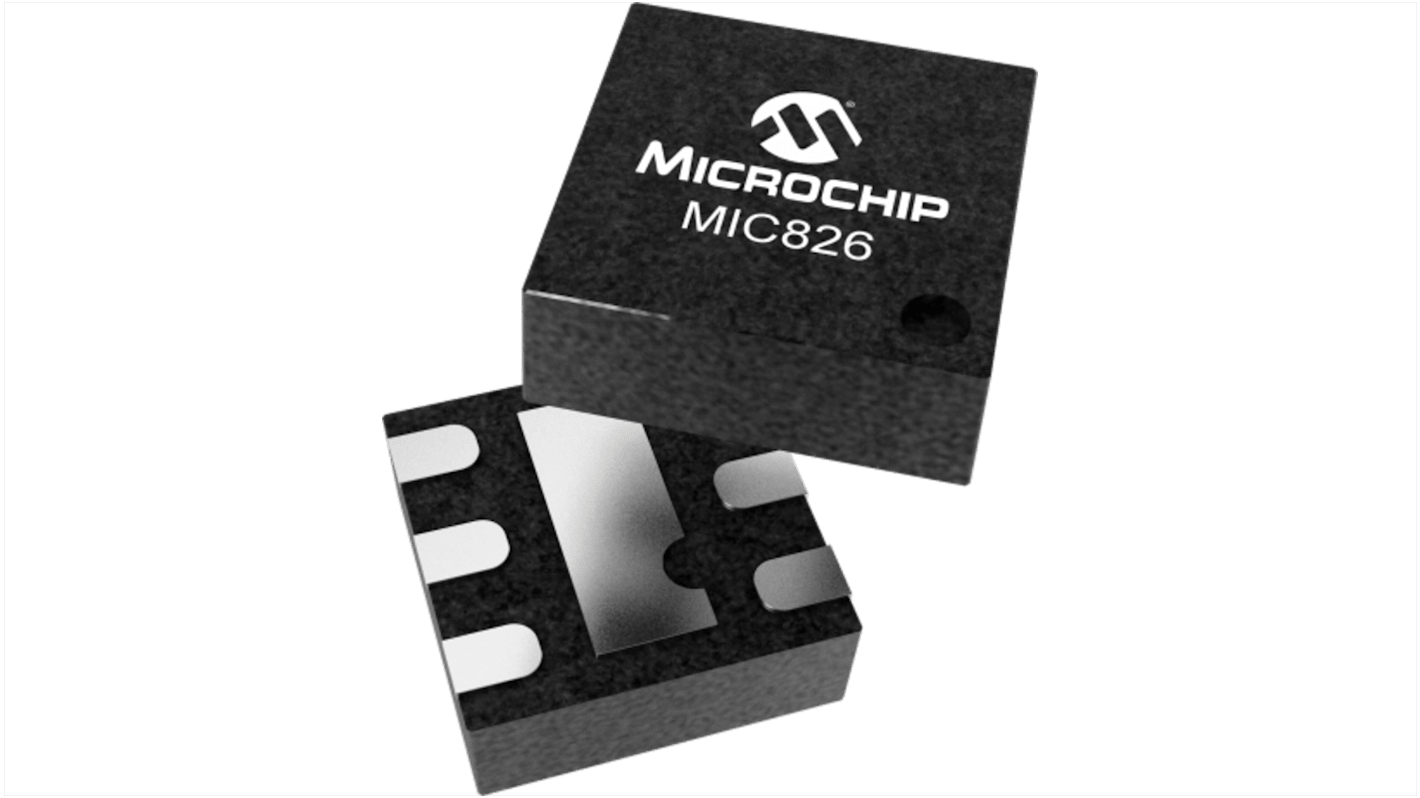

Microchipマイクロプロセッサリセット回路MIC826は、手動リセット入力、ウォッチドッグタイマ、アクティブハイ/アクティブロープッシュプル出力を備えた、低電流・超小型の電圧監視回路です。供給電圧が工場出荷時に設定済みのしきい値電圧を下回る場合、/MRピンが低く引っ張られた場合、又はウォッチドッグがタイムアウトになる場合には、リセット出力は実行され、保持されます。供給電圧が上昇ししきい値電圧を上回る場合、又は手動リセット入力がハイに設定されている場合は、リセットタイムアウト遅延のためにリセットが実行されます。このマイクロプロセッサは、 /MR にプルアップ抵抗を内蔵しています。アクティブロープッシュプルリセット出力(/RESET)とアクティブハイリセット出力(RESET)は、さまざまなマイクロコントローラ、PMIC、ロードスイッチとのインターフェイスに柔軟性を提供します。ウォッチドッグ監視が不要な用途では、ウォッチドッグ入力を非接続させることができます。

手動リセット入力
リセットタイムアウト時間: 140 ms (最小)
ウォッチドッグタイムアウト時間: 1.6 s
フロートウォッチドッグタイマ入力でウォッチドッグタイマを無効化
アクティブハイ/アクティブローのプッシュプル出力
VCC=1 Vでのリセット出力保証
精度値1.8 V → 5 Vの電源モニタ
