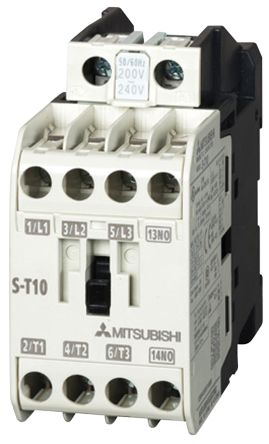

電磁接触器

電磁接触器とは？

電磁接触器は、コイルの電磁力によって接点の開閉を行う制御機器です。プランジャ形のリレーを大型にした構造で、電流容量の大きい主接点と小電流用の補助接点を備えています。

電磁接触器の動作原理

電磁接触器は、主に接点部、電磁石部、外部接続端子で構成されています。電磁コイルに電流が流れることで磁力が発生し、その磁力により可動鉄片が動き、接点が直接又は間接的に開閉します。一般的に荷電流の異常を検知することができる過電流継電器（サーマルリレー）と組み合わせて電磁開閉器（マグネットスイッチ）として使用されます。

電磁接触器の用途

電磁接触器は、遠隔操作によって主回路の開閉を行い、機器を始動させたり停止させたりすることが可能です。電気モーターや、電熱器、照明システムなど、幅広い用途で用いられています。
