データ収集システムの完全ガイド

データ収集システム（DAQ）は、現実世界の物理現象をデジタルデータに変換し、プロセスの可視化と最適化を実現するために不可欠な技術です。温度、圧力、振動、流量などの物理量をデータ化することで、製造業、研究開発、環境モニタリングなどの分野で、より高度な制御と意思決定が可能になります。

データ収集システムは、製造現場から研究施設、環境監視まで幅広く導入されており、運用効率の向上や品質管理の強化に使われています。主要な構成要素には、センサー、信号調整器、A/Dコンバータ（ADC）が含まれ、正確で信頼性の高いデータ取得を可能にします。こうした技術は、イノベーションの促進と産業の進化を支える重要な基盤となっています。

DAQの基本原理は、物理信号を収集・測定・変換して、分析可能なデジタルデータにすることです。以下のステップで実施されます：

• センシング：センサーが温度や圧力などの物理現象を検出します
• 測定：検出された信号を定量化し、数値データとして取得します
• 変換：測定データをデジタル形式に変換し、保存・分析可能な状態にします

このプロセスにより、リアルタイムでのモニタリングや制御が可能となります。

アナログ信号からデジタル信号への変換

DAQにおいて、アナログ信号からデジタル信号への変換は極めて重要です。アナログ信号は連続的で滑らかな波形を持ち、温度や振動などの物理量を表現します。一方、デジタル信号は離散的で、0と1のバイナリ形式で表現されるため、コンピュータによる処理や保存に適しています。

この変換により、精密なデータ分析や自動制御が可能となり、スマートファクトリーやIoTシステムの基盤技術として活用されています。

DAQシステムにおけるデータ品質の確保

データ収集システム（DAQ）の性能を最大限に引き出すためには、取得されるデータの品質を高く保つことが重要です。高品質なデータは、正確な分析や制御、意思決定の信頼性を支える基盤となります。以下の3つの要素が、DAQシステムにおけるデータ品質を決定します。

1. サンプリングレート

サンプリングレートとは、アナログ信号をどれだけ頻繁にデジタル化するかを示す指標です。高いサンプリングレートは、時間軸に沿った詳細なデータを取得できるため、急激な変化や微細な挙動を正確に捉えることが可能になります。特に振動解析や高速プロセスの監視では、サンプリングレートの最適化が重要です。

2. 分解能

分解能は、DAQシステムが検出可能な最小の信号変化量を表します。分解能が高いほど、微細な物理現象の違いを識別でき、より精密な測定が可能になります。これは、温度制御や精密加工など、微小な変化が重要となる分野で特に求められる性能です。

3. 精度

精度は、取得されたデジタルデータが実際の物理現象にどれだけ近いかを示す指標です。高精度なDAQシステムは、誤差を最小限に抑え、信頼性の高い測定結果を提供します。これは、品質管理や安全性が重視される産業分野において不可欠です。

データ収集ユニットの性能は、その主要な構成要素、センサーと変換器、信号調整モジュール、A/Dコンバータ（ADC）に依存します。これらのコンポーネントは、正確なデータ取得と処理を支えています。

1. センサーと変換器

主な用途

センサーと変換器は、温度、圧力、流量、振動など、さまざまな物理量の測定に使用されます。

動作原理

測定対象に応じて、以下のような原理に基づいて動作します：

• 抵抗式（RTD、熱電対など）
• 容量式（静電容量変化による検出）
• 誘導式（電磁誘導を利用）
• 圧電式（圧力による電荷変化）

選定時のポイント

適切なセンサーを選ぶには、以下の要素を考慮する必要があります：

• 測定範囲
• 感度（センサーの応答性）
• 精度（誤差の許容範囲）
• 使用環境（温度、湿度、振動など）

2. 信号調整モジュール

センサーからの信号はそのままでは扱いにくいため、信号調整が必要です。主な機能は以下の通りです：

• 増幅：微弱なセンサー信号を増幅し、後続処理に適したレベルに調整します
• フィルタリング：ノイズを除去し、信号の純度を向上させます
• 線形化：非線形なセンサー出力を補正し、解析を容易にします

これらの処理により、データの精度と信頼性が大幅に向上します。

3. A/Dコンバータ(ADC)

ADCは、調整されたアナログ信号をデジタル信号に変換する重要なコンポーネントです。デジタル化されたデータは、保存、表示、分析に適しており、DAQシステムの中核を担います。

ADC選定の重要ポイント：

• 分解能：信号を何ビットで表現するかを示す指標です。分解能が高いほど、微細な変化をより正確に変換できます。
• サンプリングレート：サンプリングレートとは、アナログ信号をデジタルデータに変換する際、単位時間あたり（通常は1秒間）に信号を取得（サンプリング）する回数を示す指標です。レートが高いほど、時間的な変化をより細かく捉えることができます。

データ収集システム（DAQ）において、適切なハードウェアの選定は非常に重要です。これらのハードウェアにはさまざまなスタイルがあり、それぞれが異なる運用ニーズや環境条件に合わせて設計されています。

• 独立型（スタンドアロンDAQ） ：処理機能とストレージを内蔵した独立型DAQシステムで、モバイル用途や設置スペースが限られた環境に最適です。
• モジュール型：柔軟性に優れ、ユーザーが特定の用途に応じて構成をカスタマイズできるDAQシステムです。
• DAQカード（PCI/PCIeなど） ：コンピュータやサーバーに組み込むタイプで、既存の計算資源を活用することで、費用対効果の高いシステムを構築できます。

DAQ機器は、他の機器やネットワークと接続するために、以下のようなインターフェースを使用します：

• USB：汎用性が高く、簡単に接続可能。ポータブルや一時的なセットアップに適しています
• Ethernet（LAN）：ネットワーク経由での遠隔監視や制御に最適で、複数拠点でのデータ収集にも対応します
• PCI/PCIe：デスクトップPCやラックマウント型システムに組み込み、高速なデータ処理が可能です
• 無線（Wi-Fi/Bluetoothなど）：配線が困難な環境での柔軟な設置に有効。IoT用途にも適しています

適切なハードウェアを選定するには、目的とする用途に必要な要件を考慮する必要があります。例えば、サンプリングレート、分解能、チャンネル数、そして使用環境などが挙げられます。また、将来的な拡張性や他のシステムとの統合性も重要な検討ポイントです。これらの要素を検討することで、高性能かつ信頼性の高いデータ収集システムの構築が可能になります。

データ収集ソフトウェアは、DAQの中心的なインターフェースとして機能し、ユーザーがデータ取得プロセスを効率的に構成・可視化・制御できるようにします。正確なデータ収集と分析を実現するためには、ソフトウェアの機能と操作性が極めて重要です。

データ収集ソフトウェア

• 設定 ：ソフトウェアは、DAQシステムの各種パラメータ（サンプリングレート、チャンネル数、トリガー条件など）を設定し、用途に応じたデータ収集環境を構築できます。
• 可視化 ：リアルタイムのデータ可視化ツールにより、取得中の信号をグラフや数値で表示し、異常検知やプロセス監視が可能になります。これにより、現場で素早い対応が可能となります。
• 制御 ：データ収集の開始・停止・スケジュール設定などを管理できます。これにより、柔軟な運用と自動化が実現します。

データ記録機能

• データの保存 ：収集されたデータは、安全かつ効率的に保存され、将来的な分析や報告に活用できます。クラウドやローカルストレージへの対応も重要なポイントです。
• データの管理 ：大量のデータを扱う場合、分類・タグ付け・検索機能などの管理機能が不可欠です。これにより、必要なデータを容易に取り出すことができ、作業効率が向上します。

データ分析と後処理

• 高度な分析ツール ：ソフトウェアには、統計処理、トレンド分析、FFT（高速フーリエ変換）などの高度な解析機能が搭載されており、取得したデータから有益な情報を引き出すことが可能です。
• データの完全性 ：分析プロセス全体を通じて、データの正確性と信頼性を維持することが重要です。エラー検出やデータ補正機能により、測定結果の品質が保証されます。

データ収集システム（DAQ）を効果的に導入するためには、その構成とタイプを理解することが不可欠です。用途の要件や運用環境に応じて、最適なDAQアーキテクチャを選定することで、性能と信頼性を最大限に引き出すことができます。

主なDAQの構成タイプ

• 集中型DAQ：すべてのデータを単一の中央ユニットで処理するタイプです。管理が容易で、構成がシンプルですが、大量のデータを扱う際には処理のボトルネックが発生する可能性があります。
• 分散型DAQ：複数のノードにデータ処理を分散させることで、中央ユニットへのデータ負荷を軽減し、拡張性と堅牢性を向上させます。
• 遠隔DAQ：遠隔地やアクセスが困難な場所でのデータ収集に対応し、ネットワーク経由で中央処理装置へデータを送信します。

リアルタイムデータ収集システム

即時のデータ処理が求められる場合では、リアルタイムデータ収集システムが重要な役割を果たします。これにより、リアルタイムの意思分析が可能で、製造自動化や動的試験に最適です。ただし、リアルタイムシステムの構築には高度なハードウェアとソフトウェアが必要で、導入が複雑かつ高コストになる場合があります。それでも、重要な安全システムや高速データ監視など、幅広い分野で活用されています。

無線データ収集システム

無線データ収集システム は、物理的な配線が不要で、設置や移動が容易です。柔軟性が高く、アクセス困難な場所でも運用可能です。ただし、通信距離の制限、電波干渉、セキュリティ上の課題などの制約も存在します。環境モニタリング、医療機器のトラッキング、配線が困難な場所などで幅広く使用されています。

産業オートメーションとプロセス制御

データ収集システムは、製造現場における運用効率の向上に不可欠です。センサーや機械からのデータを収集することで、製造プロセスの精密な管理とリアルタイム監視が可能になります。継続的なデータ取得により、予知保全、品質管理、プロセス最適化が実現されます。

科学研究と実験におけるモニタリングと分析

研究分野では 、正確なデータが成果の鍵となります。DAQユニットは、温度、圧力、電流、振動など多様なパラメータを同時に記録・分析できます。

その他の業界におけるDAQの活用

• 環境モニタリング：DAQは気温、湿度、大気成分、水質などの環境パラメータを継続的に監視することで、気候変動の研究や自然資源の管理に貢献します。
• 医療分野：患者のバイタルサイン（心拍、血圧、体温など）をリアルタイムで収集 し、診断支援や治療効果の追跡に活用します。
• 自動車産業：車両の性能試験、安全評価、耐久テストにDAQが活用され、性能や安全基準への適合を確認するために使用されます。

センサーの選定と設置

センサーはデータ収集の起点であり、正確な測定結果を得るための鍵となります。選定と設置においては、以下の点に注意する必要があります：

• 精度：測定対象に必要な精度を満たすセンサーを選びます
• 測定範囲：対象となる物理量の範囲に対応できる仕様かを確認します
• 環境適応性：温度、湿度、腐食性物質など、設置環境に耐えられるかを評価します

校正と検証

センサーやデータ収集システムの精度を維持するためには、定期的な校正と検証が不可欠です。これらのプロセスにより、時間の経過とともに性能の一貫性が保たれ、信頼性の高いデータ収集が可能になります。校正と検証は、測定値が実際の値と一致しているかを確認し、データの正確性を担保します。

データの完全性・同期・セキュリティ

DAQシステムでは、データの完全性、同期、セキュリティの確保が重要な課題です。

• データ完全性：収集・転送中のデータ損失や破損を防ぐためのエラーチェックや冗長性の確保
• 同期（タイムスタンプ）：複数のセンサーからのデータを時間軸で正確に整合させることで、解析精度を向上
• セキュリティ対策：不正アクセスや改ざんを防ぐための暗号化、認証、アクセス制御の導入

データ収集システム（DAQ）は、急速に進化するテクノロジーの影響を受けて、よりスマートで柔軟な方向へと進化しています。

• 人工知能（AI）と機械学習の統合 ：AIや機械学習の技術がDAQシステムに組み込まれることで、収集されたデータの自動解析や異常検知、予測モデルの構築が可能になります。これにより、より迅速かつ精度の高い分析を実現します。
• IoT（モノのインターネット）との連携 ：IoT技術により、複数のデバイスやプラットフォーム間でのデータ収集がシームレスに行えるようになり、リアルタイムでの同期や遠隔監視が可能になります。スマートファクトリーやスマート農業など、さまざまな分野での活用が進んでいます。
• インダストリー4.0との融合 ：インダストリー4.0の潮流の中で、DAQシステムは製造業のデジタル化と自動化の中核技術として位置づけられています。センサー、ロボット、クラウド、AIが連携することで、より効率的で柔軟な生産体制が構築されます。

今後の注目トレンド

• より広範な統合と応用 ：DAQシステムは今後、産業用途を超えて、スマートシティや個人の健康モニタリングなど、日常生活のあらゆる場面に浸透していくと予想されます。
• 高度なデータ分析の普及 ：収集されるデータ量が増加する中で、複雑な統計解析やAIによるパターン認識が標準化され、より高度な情報が得られるようになります。
• エッジコンピューティングの導入 ：エッジコンピューティングにより、データ処理をセンサーや端末の近くで行うことで、遅延を最小限に抑え、リアルタイム性を強化できます。
• 5G通信の活用 ：5G技術の導入により、高速かつ安定したデータ通信が可能となり、DAQシステムの効率が向上します。

データ収集システム（DAQ）は、産業の自動化を推進するだけでなく、研究開発や環境・医療分野でのモニタリングにも欠かせない技術です。データに基づいた的確な意思決定を支える基盤として、DAQは多くの業界で導入が進んでいます。

この記事では、DAQの基本構成、主要コンポーネント、応用分野、そして今後の技術的進化について解説してきました。これらの知識をもとに、新規導入や既存システムのアップグレードに安心して取り組むことができるでしょう。

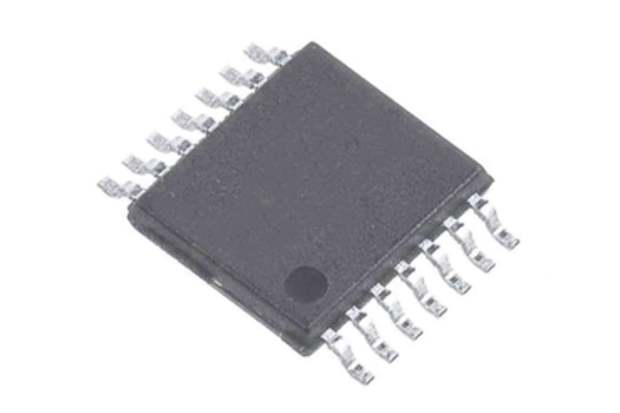

RSでは、様々なデータ収集ICや関連製品を取り揃えています。詳しくは弊社までお問い合わせください。
