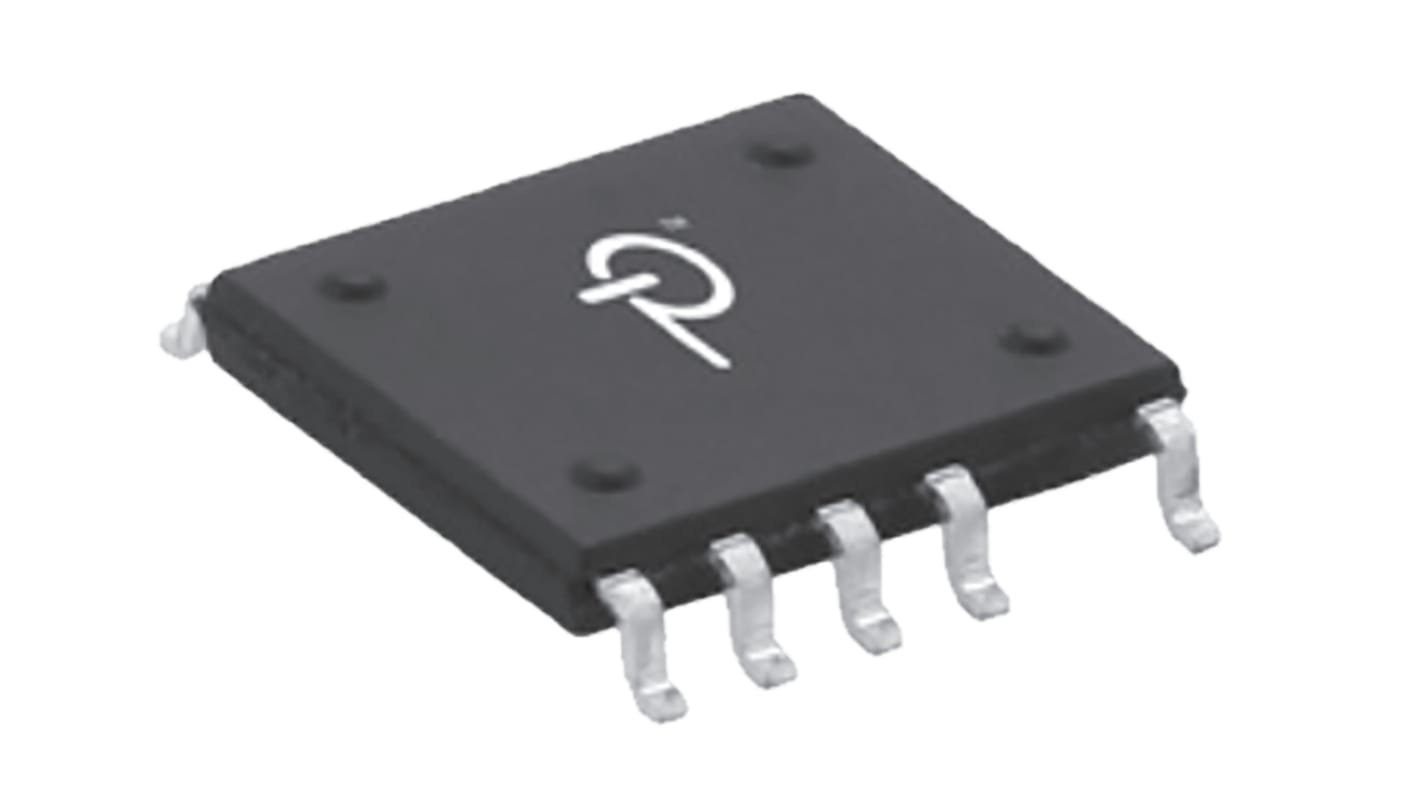

Power Integrations AC/DCコンバータ, 入力範囲：85V ac 〜 265V ac 5V dc, 7 A, eSOP-12, 12ピン

RS品番:: 146-2529
メーカー型番:: TOP266KG
メーカー/ブランド名:: Power Integrations

Power Integrations AC/DCコンバータ, 入力範囲：85V ac 〜 265V ac 5V dc, 7 A, eSOP-12, 12ピン

在庫が表示されていない場合があります。ページの再読み込みをお試しください。

RS品番:: 146-2529
メーカー型番:: TOP266KG
メーカー/ブランド名:: Power Integrations

データシート

製品情報（複数選択可）を選択して、類似製品を検索します。

すべて選択	製品情報	内容
	ブランド	Power Integrations
	最大入力電圧	265V ac
	プロダクトタイプ	AC/DCコンバータ
	出力電圧 Max	5V dc
	出力電力	43W
	取付タイプ	表面
	応答周波数	132kHz
	ピン数	12
	出力電流 Max	7A
	パッケージ型式	eSOP-12
	最小入力電圧	85V ac
	トポロジー	フライバック
	最大デューティサイクル	83%
	動作温度 Min	-40°C
	動作温度 Max	150°C
	高さ	2.34mm
	長さ	10.16mm
	規格 / 承認	RoHS
	幅	8.89mm
	シリーズ	TOPSwitch-JX
	自動車規格	なし
	供給電流	1mA

	すべて選択
	ブランド Power Integrations
	最大入力電圧 265V ac
	プロダクトタイプ AC/DCコンバータ
	出力電圧 Max 5V dc
	出力電力 43W
	取付タイプ表面
	応答周波数 132kHz
	ピン数 12
	出力電流 Max 7A
	パッケージ型式 eSOP-12
	最小入力電圧 85V ac
	トポロジーフライバック
	最大デューティサイクル 83%
	動作温度 Min -40°C
	動作温度 Max 150°C
	高さ 2.34mm
	長さ 10.16mm
	規格 / 承認 RoHS
	幅 8.89mm
	シリーズ TOPSwitch-JX
	自動車規格なし
	供給電流 1mA

Datasheet

COO（原産国）:: CN

TOPSwitch-JXシリーズオフラインAC-DCコンバータ

Power Integrations製のTOPSwitch-JXシリーズを使用すれば、コスト効果の高いオフラインAC-DCコンバータの設計において単一パッケージソリューションが実現します。このデバイスには、高電圧パワーMOSFET、切り替え電流ソース、マルチモードPWMコントローラ、発振器、充実した保護機能と制御回路が小型のモノリシックパッケージに内蔵されています。このシリーズには、スルーホール実装とSMT装着のオプションがあり、最高で177 Wの定格電力を備えています。

• 負荷範囲全体にわたりエネルギー効率が高い、無負荷時の電力 <100 mW @ 265 V ac

• マルチモードPWM制御で全負荷時の効率を最大化

• プログラム可能な正確な電流制限

• EMIフィルタコストを軽減する周波数ジッタリング

• スタートアップストレスを最小化する完全統合ソフトスタート

• 定格電圧725 VのパワーMOSFET

• 過負荷障害時に電力供給を<3 %に制限する自動リスタート

• 出力の過電圧、過電流、短絡に対する保護

• 正確なサーマルシャットダウンと大きなヒステリシス

パッケージオプション:

• 低プロファイルの横向きeDIP-12パッケージで超スリムな設計

• 縦向きeSIP-7Cパッケージで基板フットプリントを最小化

• eSOP-12低プロファイルSMTパッケージで超スリム設計
