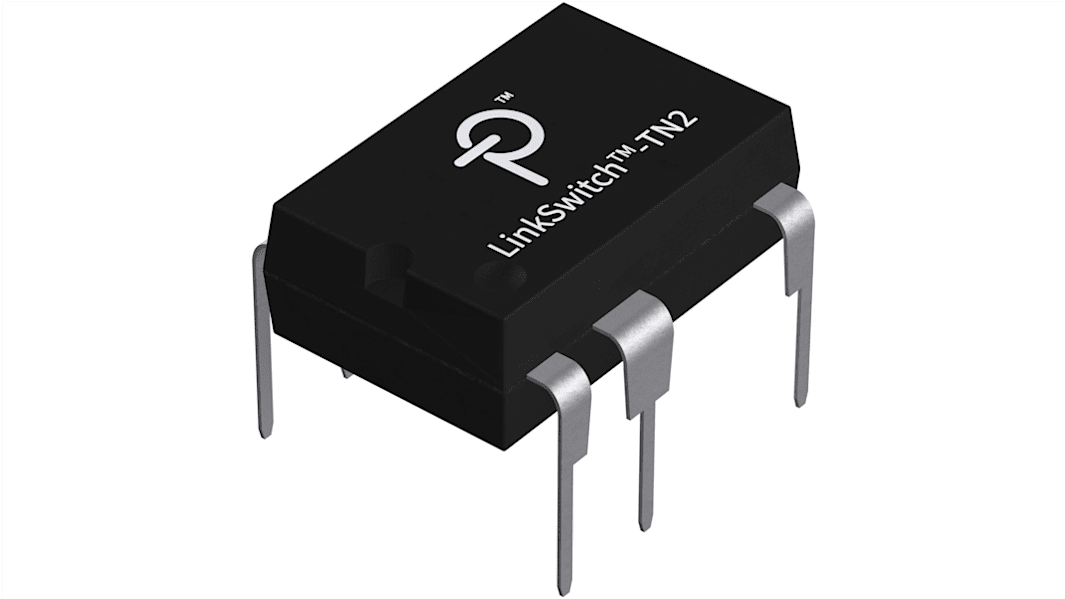

Power Integrations AC/DCコンバータ, 入力範囲：70V 〜, 出力範囲：12 V 〜 50V, 360 mA, PDIP-8, 8ピン
- RS品番:
- 223-2980
- メーカー型番:
- LNK3207P
- メーカー/ブランド名:
- Power Integrations
取扱停止中
この商品はお取扱い終了致しました。
- RS品番:
- 223-2980
- メーカー型番:
- LNK3207P
- メーカー/ブランド名:
- Power Integrations
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | Power Integrations | |
| プロダクトタイプ | AC/DCコンバータ | |
| 最小入力電圧 | 70 V | |
| 出力電圧 (Min) | 12 V | |
| 出力電圧 (Max) | 50 V | |
| 出力電流 (Max) | 360 mA | |
| パッケージ型式 | PDIP-8 | |
| ピン数 | 8 | |
| 自動車規格 | なし | |
| 高さ | 6 mm | |
| 長さ | 4.9 mm | |
| 最大デューティサイクル | 69 % | |
| 動作温度 (Max) | 150 °C | |
| 動作温度 (Min) | -40 °C | |
| 出力電流 (Min) | 360 mA | |
| 取付タイプ | スルーホール, スルーホール | |
| シリーズ | LinkSwitch-TN2 | |
| 規格 / 承認 | No | |
| 供給電流 | 141 μA | |
| 応答周波数 | 66 kHz | |
| トポロジー | フライバック | |
| 幅 | 1.25 mm | |
| すべて選択 | ||
|---|---|---|
ブランド Power Integrations | ||
プロダクトタイプ AC/DCコンバータ | ||
最小入力電圧 70 V | ||
出力電圧 (Min) 12 V | ||
出力電圧 (Max) 50 V | ||
出力電流 (Max) 360 mA | ||
パッケージ型式 PDIP-8 | ||
ピン数 8 | ||
自動車規格 なし | ||
高さ 6 mm | ||
長さ 4.9 mm | ||
最大デューティサイクル 69 % | ||
動作温度 (Max) 150 °C | ||
動作温度 (Min) -40 °C | ||
出力電流 (Min) 360 mA | ||
取付タイプ スルーホール, スルーホール | ||
シリーズ LinkSwitch-TN2 | ||
規格 / 承認 No | ||
供給電流 141 μA | ||
応答周波数 66 kHz | ||
トポロジー フライバック | ||
幅 1.25 mm | ||
The Power Integration, LinkSwitch-TN2 family of ICs for non-isolated off-line power supplies provides dramatically improved performance compared to traditional linear or cap-dropper solutions. Designs using the highly integrated LinkSwitch-TN2 ICs are more flexible and feature increased efficiency, comprehensive system level protection and higher reliability. The device family supports buck, buck-boost and flyback converter topologies. Each device incorporates a 725 V power MOSFET, oscillator, On/Off control for highest efficiency at light load, a high-voltage switched current source for self-biasing, frequency jittering, fast (cycle-by-cycle) current limit, hysteretic thermal shutdown, and output and input overvoltage protection circuitry onto a monolithic IC.
Highest performance and design flexibility
Enhanced safety and reliability features
EcoSmart– extremely energy efficient
