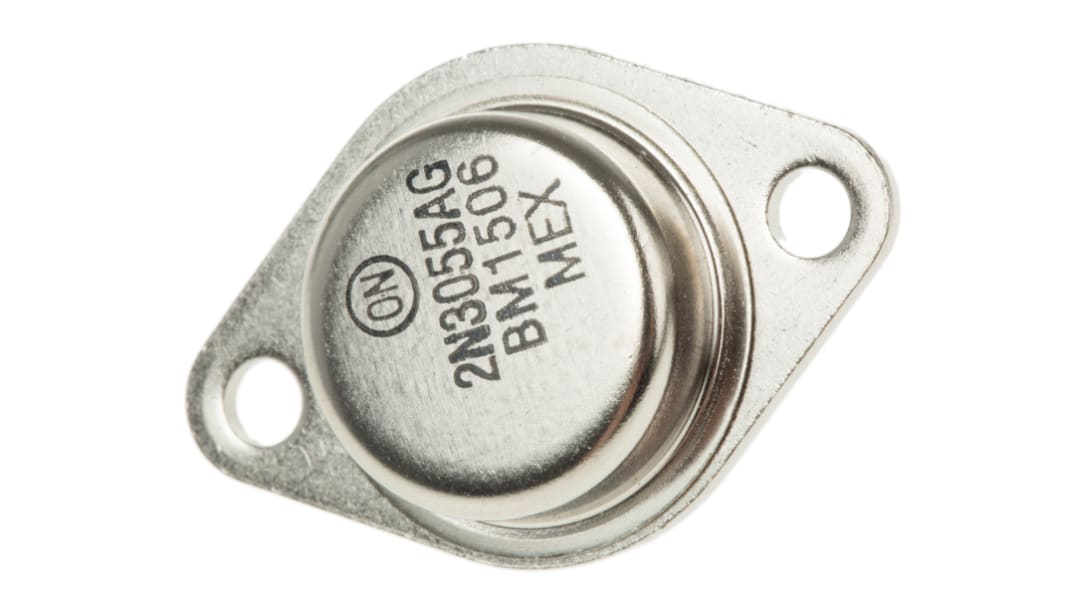

onsemi トランジスタ, 2N3055AG, 2-Pin, 15 A NPN, TO-204, スルーホール, 60 V
- RS品番:
- 124-9936
- メーカー型番:
- 2N3055AG
- メーカー/ブランド名:
- onsemi
ボリュームディスカウント対象商品
1 トレイ(1トレイ100個入り) 小計：*
￥56,707.00
(税抜)
￥62,378.00
(税込)
3,000円を超える注文については、送料無料
一時的に在庫切れ
- 本日発注の場合は 2026年5月07日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 | 購入単位毎合計* |
|---|---|---|
| 100 - 400 | ￥567.07 | ￥56,707 |
| 500 - 900 | ￥561.28 | ￥56,128 |
| 1000 - 2400 | ￥550.11 | ￥55,011 |
| 2500 - 4900 | ￥539.07 | ￥53,907 |
| 5000 + | ￥528.33 | ￥52,833 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 124-9936
- メーカー型番:
- 2N3055AG
- メーカー/ブランド名:
- onsemi
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | onsemi | |
| プロダクトタイプ | トランジスタ | |
| 最大DCコレクタ電流（Idc） | 15A | |
| 最大コレクタエミッタ電圧 Vceo | 60V | |
| パッケージ型式 | TO-204 | |
| 取付タイプ | スルーホール | |
| トランジスタ構成 | シングル | |
| 最大コレクタベース電圧 VCBO | 100V | |
| 最大エミッタベース電圧 VEBO | 7V | |
| 最小DC電流ゲイン（hFE） | 10 | |
| トランジスタ極性 | NPN | |
| 最大許容損失Pd | 115W | |
| 動作温度 Min | -65°C | |
| 最大トランジション周波数フィート | 1MHz | |
| 動作温度 Max | 200°C | |
| ピン数 | 2 | |
| 幅 | 26.67 mm | |
| シリーズ | 2N3055 | |
| 規格 / 承認 | No | |
| 高さ | 20.7mm | |
| 長さ | 39.37mm | |
| 自動車規格 | なし | |
| すべて選択 | ||
|---|---|---|
ブランド onsemi | ||
プロダクトタイプ トランジスタ | ||
最大DCコレクタ電流（Idc） 15A | ||
最大コレクタエミッタ電圧 Vceo 60V | ||
パッケージ型式 TO-204 | ||
取付タイプ スルーホール | ||
トランジスタ構成 シングル | ||
最大コレクタベース電圧 VCBO 100V | ||
最大エミッタベース電圧 VEBO 7V | ||
最小DC電流ゲイン（hFE） 10 | ||
トランジスタ極性 NPN | ||
最大許容損失Pd 115W | ||
動作温度 Min -65°C | ||
最大トランジション周波数フィート 1MHz | ||
動作温度 Max 200°C | ||
ピン数 2 | ||
幅 26.67 mm | ||
シリーズ 2N3055 | ||
規格 / 承認 No | ||
高さ 20.7mm | ||
長さ 39.37mm | ||
自動車規格 なし | ||
- COO（原産国）:
- MX
2N3055AG
2N3055AGは、スルーホール取り付け用の2ピンTO-204パッケージに収納されています。
• 高安全な動作エリア
• 高電流ゲイン
• 低飽和電圧
種類:
124-9936 - トレイ100個
774-3212 - シングル
ON Semiconductor NPN パワートランジスタ
Standards
先頭にNSVの付いたメーカー品番は、AEC-Q101規格に準拠した車載製品です。
