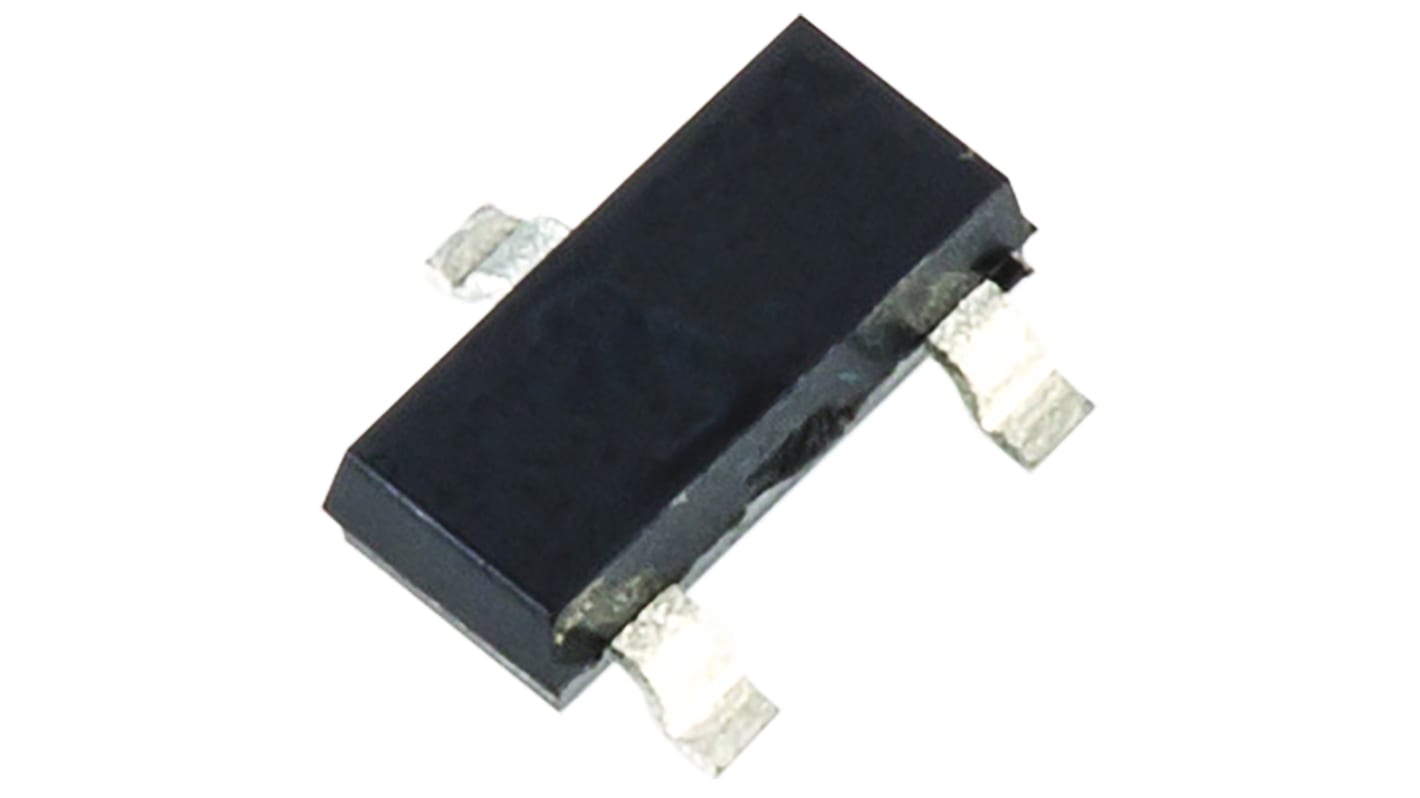

Toshiba 抵抗内蔵トランジスタ, NPN, 表面実装, 800 mA, RN1427(TE85L,F)
- RS品番:
- 144-5220
- メーカー型番:
- RN1427(TE85L,F)
- メーカー/ブランド名:
- Toshiba
380 国内在庫あり - 通常1営業日でお届け
単価： 購入単位は20個
￥88.05
(税抜)
￥96.85
(税込)
個 | 単価 | 購入単位毎合計* |
|---|---|---|
| 20 - 480 | ￥88.05 | ￥1,761.00 |
| 500 - 4980 | ￥72.75 | ￥1,455.00 |
| 5000 - 9980 | ￥57.45 | ￥1,149.00 |
| 10000 - 19980 | ￥42.10 | ￥842.00 |
| 20000 + | ￥26.80 | ￥536.00 |
* 購入単位ごとの価格
- RS品番:
- 144-5220
- メーカー型番:
- RN1427(TE85L,F)
- メーカー/ブランド名:
- Toshiba
その他
- COO（原産国）:
- JP
詳細情報
RNシリーズシングルデジタルトランジスタ
東芝のシングルデジタルトランジスタです。バイアス抵抗器を内蔵し、デジタルソースから直接駆動できます。NPNタイプとPNPタイプの両タイプが用意されています。
デジタルトランジスタ、 Toshiba
「デジタルトランジスタ」、「バイアス抵抗器トランジスタ」としても知られている、抵抗器を備えたバイポーラトランジスタです。内蔵抵抗器を1つ又は2つ組み込んでいます。単一の直列入力抵抗器、又は2つの抵抗器の分圧回路により、これらのデバイスをデジタルソースから直接駆動できます。シングルトランジスタバージョンとデュアルトランジスタバージョンをご用意しています。
仕様
特性 | |
|---|---|
| トランジスタタイプ | NPN |
| 最大DCコレクタ電流 | 800 mA |
| 最大コレクタ- エミッタ間電圧 | 50 V |
| パッケージタイプ | TO-236MOD (SC-59) |
| 実装タイプ | 表面実装 |
| 最大パワー消費 | 200 mW |
| 最小DC電流ゲイン | 90 |
| トランジスタ構成 | シングル |
| 最大エミッタ-ベース間電圧 | 6 V |
| ピン数 | 3 |
| 1チップ当たりのエレメント数 | 1 |
| 寸法 | 2.9 x 1.5 x 1.1mm |
| 標準抵抗比 | 1 |
| ベースエミッタ抵抗器 | 2.2 kO, 10 kO |
| 動作温度 Max | +150 °C |
| 標準入力抵抗 | 2.2 kΩ |
