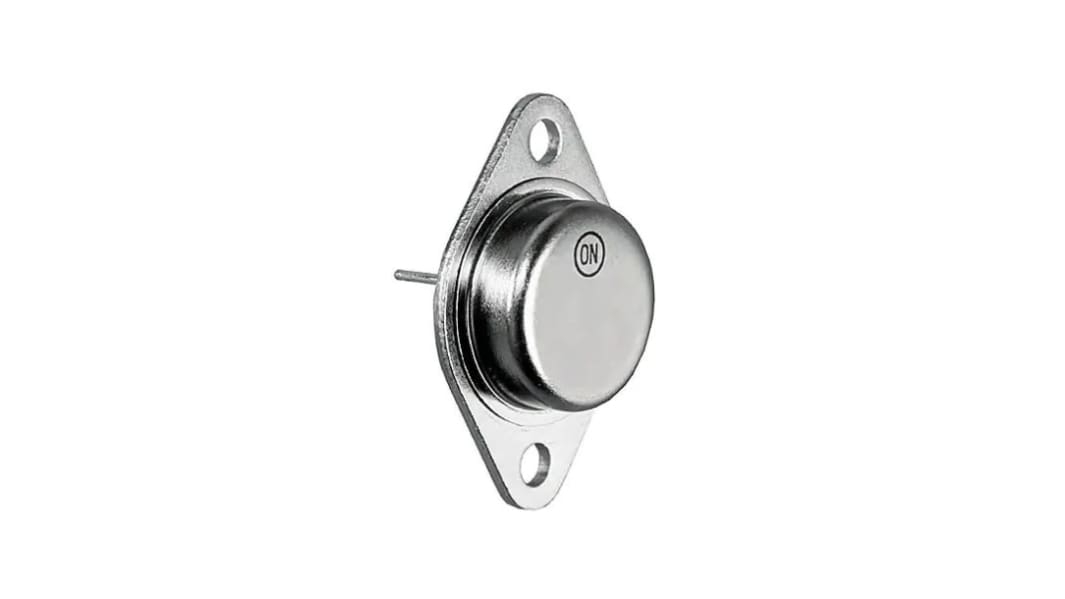

onsemi トランジスタ, MJ21196G, 3-Pin, 30 A NPN, TO-204, スルーホール, 250 V
- RS品番:
- 184-4945
- メーカー型番:
- MJ21196G
- メーカー/ブランド名:
- onsemi
ボリュームディスカウント対象商品
1 袋(1袋10個入り) 小計：*
￥8,807.00
(税抜)
￥9,687.70
(税込)
3,000円を超える注文については、送料無料
在庫あり
- 30 は海外在庫あり
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 | 購入単位毎合計* |
|---|---|---|
| 10 - 10 | ￥880.70 | ￥8,807 |
| 20 + | ￥863.70 | ￥8,637 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 184-4945
- メーカー型番:
- MJ21196G
- メーカー/ブランド名:
- onsemi
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | onsemi | |
| プロダクトタイプ | トランジスタ | |
| 最大DCコレクタ電流（Idc） | 30A | |
| 最大コレクタエミッタ電圧 Vceo | 250V | |
| パッケージ型式 | TO-204 | |
| 取付タイプ | スルーホール | |
| トランジスタ構成 | シングル | |
| 最大コレクタベース電圧 VCBO | 400V dc | |
| 最大トランジション周波数フィート | 1MHz | |
| 最小DC電流ゲイン（hFE） | 25 | |
| 最大エミッタベース電圧 VEBO | 5V dc | |
| 動作温度 Min | -65°C | |
| 最大許容損失Pd | 250W | |
| トランジスタ極性 | NPN | |
| 動作温度 Max | 200°C | |
| ピン数 | 3 | |
| 規格 / 承認 | No | |
| 長さ | 39.37mm | |
| 高さ | 8.51mm | |
| 幅 | 26.67 mm | |
| 自動車規格 | なし | |
| すべて選択 | ||
|---|---|---|
ブランド onsemi | ||
プロダクトタイプ トランジスタ | ||
最大DCコレクタ電流（Idc） 30A | ||
最大コレクタエミッタ電圧 Vceo 250V | ||
パッケージ型式 TO-204 | ||
取付タイプ スルーホール | ||
トランジスタ構成 シングル | ||
最大コレクタベース電圧 VCBO 400V dc | ||
最大トランジション周波数フィート 1MHz | ||
最小DC電流ゲイン（hFE） 25 | ||
最大エミッタベース電圧 VEBO 5V dc | ||
動作温度 Min -65°C | ||
最大許容損失Pd 250W | ||
トランジスタ極性 NPN | ||
動作温度 Max 200°C | ||
ピン数 3 | ||
規格 / 承認 No | ||
長さ 39.37mm | ||
高さ 8.51mm | ||
幅 26.67 mm | ||
自動車規格 なし | ||
- COO（原産国）:
- MX
MJ21195G および MJ21196G は、穴あきエミッタ技術を採用しており、高出力オーディオ出力、ディスクヘッドポジショナー、リニア用途向けに特別に設計されています。
MJ21195G及びMJ21196Gは、穴あけエミッタ技術を採用し、高出力オーディオ出力、ディスクヘッドポジショナ、リニア用途向けに特別に設計されています。
全高調波歪みの特性を示しました
高 DC 電流利得 - HFE = 25 分 @ IC = 8 ADC
優れた利得直線性
高 SOA ： 3A 、 80V 、 1 秒
トータルハーモニック歪み特性
高DC電流ゲイン - hFE = 25 min @ IC = 8 Adc
優れたゲインリニアリティ
高SOA: 3 A、80 V、1秒
