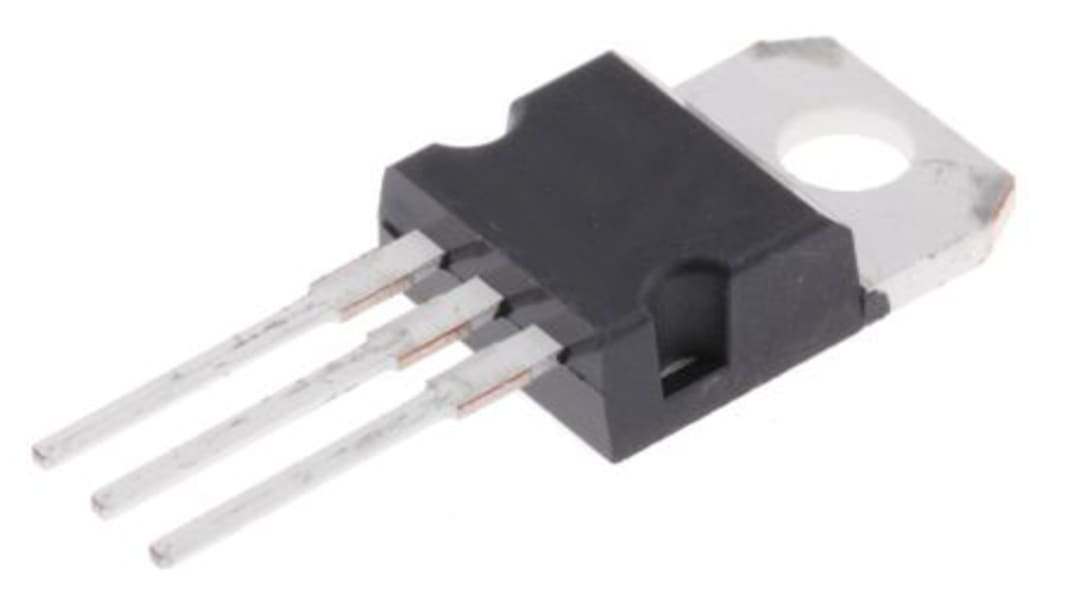

onsemi トランジスタ, 3ピン, 15 A, 60 V dc, TO-220, スルーホール
- RS品番:
- 186-7345
- メーカー型番:
- 2N6487G
- メーカー/ブランド名:
- onsemi
ボリュームディスカウント対象商品
一括購入価格オプションを表示1 本(1本50個入り) 小計：*
￥5,990.00
(税抜)
￥6,589.00
(税込)
3,000円を超える注文については、送料無料
在庫あり
- 250 は海外在庫あり
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 | 1チューブあたりの価格* |
|---|---|---|
| 50 - 200 | ￥119.80 | ￥5,990 |
| 250 - 450 | ￥117.26 | ￥5,863 |
| 500 - 1200 | ￥111.50 | ￥5,575 |
| 1250 - 2450 | ￥108.20 | ￥5,410 |
| 2500 + | ￥104.92 | ￥5,246 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 186-7345
- メーカー型番:
- 2N6487G
- メーカー/ブランド名:
- onsemi
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | onsemi | |
| プロダクトタイプ | トランジスタ | |
| 最大DCコレクタ電流（Idc） | 15A | |
| 最大コレクタエミッタ電圧 Vceo | 60V dc | |
| パッケージ型式 | TO-220 | |
| 取付タイプ | スルーホール | |
| トランジスタ構成 | シングル | |
| 最大コレクタベース電圧 VCBO | 70V dc | |
| トランジスタ極性 | NPN | |
| 最小DC電流ゲイン（hFE） | 20 | |
| 動作温度 Min | -65°C | |
| 最大許容損失Pd | 75W | |
| 最大エミッタベース電圧 VEBO | 5V dc | |
| 最大トランジション周波数フィート | 1kHz | |
| ピン数 | 3 | |
| 動作温度 Max | 150°C | |
| 規格 / 承認 | No | |
| 長さ | 10.53mm | |
| 高さ | 15.75mm | |
| シリーズ | 2N6487 | |
| 自動車規格 | なし | |
| すべて選択 | ||
|---|---|---|
ブランド onsemi | ||
プロダクトタイプ トランジスタ | ||
最大DCコレクタ電流（Idc） 15A | ||
最大コレクタエミッタ電圧 Vceo 60V dc | ||
パッケージ型式 TO-220 | ||
取付タイプ スルーホール | ||
トランジスタ構成 シングル | ||
最大コレクタベース電圧 VCBO 70V dc | ||
トランジスタ極性 NPN | ||
最小DC電流ゲイン（hFE） 20 | ||
動作温度 Min -65°C | ||
最大許容損失Pd 75W | ||
最大エミッタベース電圧 VEBO 5V dc | ||
最大トランジション周波数フィート 1kHz | ||
ピン数 3 | ||
動作温度 Max 150°C | ||
規格 / 承認 No | ||
長さ 10.53mm | ||
高さ 15.75mm | ||
シリーズ 2N6487 | ||
自動車規格 なし | ||
- COO（原産国）:
- CN
15 A、80 V PNPバイポーラパワートランジスタは、汎用アンプ及びスイッチング用途向けに設計されています。 2N6487、2N6488 (NPN)、及び2N6490、2N6491 (PNP)は補完的なデバイスです。
DC電流ゲイン指定: 15 A - hFE = 20 → 150 @ IC = 5.0 Adc、hFE = 5.0 (最小) @ IC = 15 Adc
コレクタエミッタ維持電圧 - VCEO(サス) = 60 V dc (最小値) - 2N6487、2N6490、VCEO(サス) = 80 V dc (最小値) - 2N6488、2N6491
高電流ゲイン - 帯域幅製品fT = 5.0 MHz (最小) @ IC = 1.0 Adc
TO-220ABコンパクトパッケージ
鉛フリーパッケージを用意
用途
汎用アンプ及びスイッチング用途向けに設計
