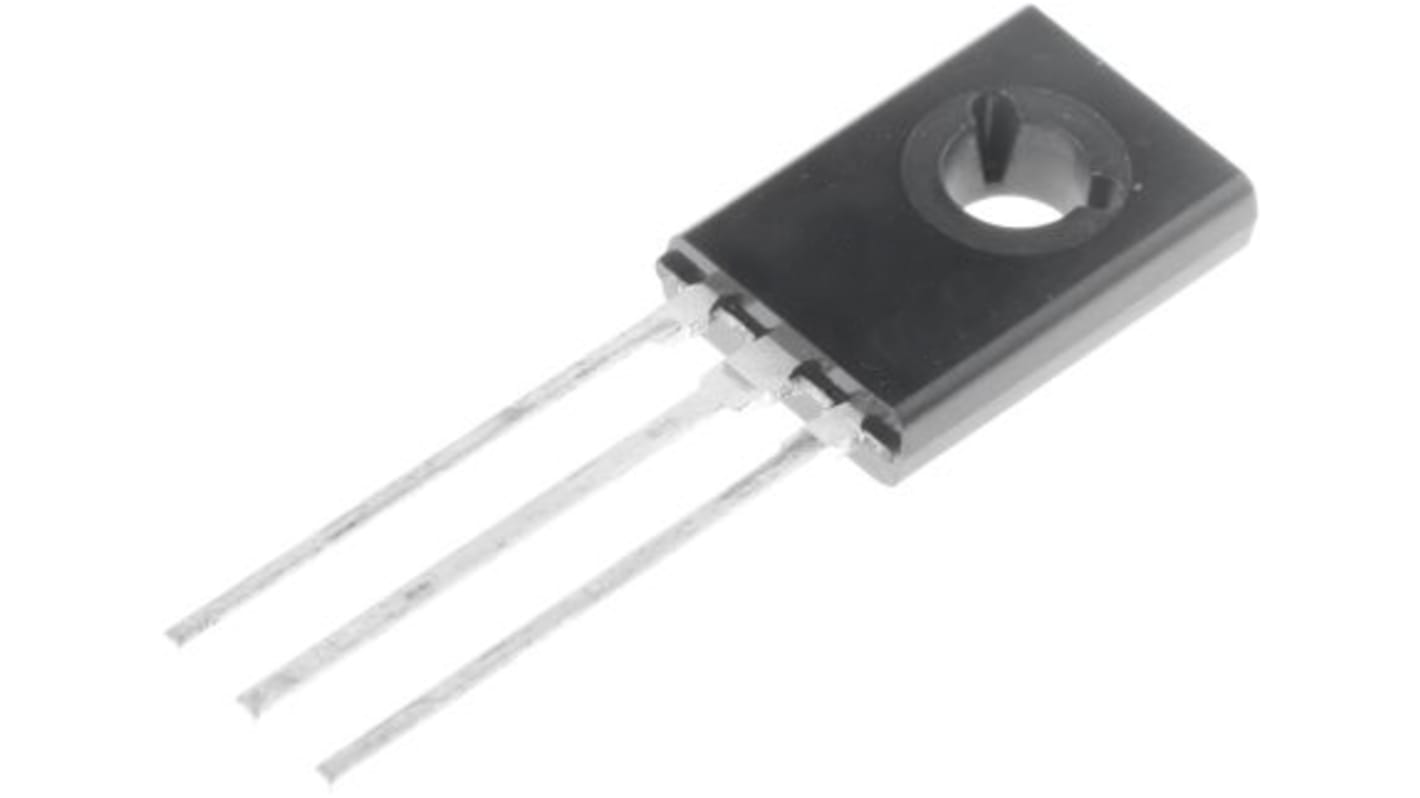

onsemi 抵抗内蔵トランジスタ TO-225 NPN, 3-Pin, スルーホール, 60 V
- RS品番:
- 186-7362
- メーカー型番:
- BD787G
- メーカー/ブランド名:
- onsemi
ボリュームディスカウント対象商品
1 箱(1箱500個入り) 小計：*
￥29,849.00
(税抜)
￥32,834.00
(税込)
3,000円を超える注文については、送料無料
一時的に在庫切れ
- 本日発注の場合は 2026年5月28日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 | 購入単位毎合計* |
|---|---|---|
| 500 - 2000 | ￥59.698 | ￥29,849 |
| 2500 - 4500 | ￥58.506 | ￥29,253 |
| 5000 - 12000 | ￥55.392 | ￥27,696 |
| 12500 - 24500 | ￥53.832 | ￥26,916 |
| 25000 + | ￥52.252 | ￥26,126 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 186-7362
- メーカー型番:
- BD787G
- メーカー/ブランド名:
- onsemi
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | onsemi | |
| プロダクトタイプ | 抵抗内蔵トランジスタ | |
| パッケージ型式 | TO-225 | |
| 最大コレクタエミッタ電圧 Vceo | 60V | |
| 取付タイプ | スルーホール | |
| トランジスタ構成 | シングル | |
| 最大コレクタベース電圧 VCBO | 80V | |
| 最大エミッタベース電圧 VEBO | 6V | |
| 最大許容損失Pd | 15W | |
| トランジスタ極性 | NPN | |
| 最小DC電流ゲイン（hFE） | 40 | |
| ピン数 | 3 | |
| 動作温度 Max | 150°C | |
| 幅 | 3 mm | |
| 長さ | 7.8mm | |
| 高さ | 11.1mm | |
| シリーズ | BD787 | |
| 規格 / 承認 | No | |
| 自動車規格 | なし | |
| すべて選択 | ||
|---|---|---|
ブランド onsemi | ||
プロダクトタイプ 抵抗内蔵トランジスタ | ||
パッケージ型式 TO-225 | ||
最大コレクタエミッタ電圧 Vceo 60V | ||
取付タイプ スルーホール | ||
トランジスタ構成 シングル | ||
最大コレクタベース電圧 VCBO 80V | ||
最大エミッタベース電圧 VEBO 6V | ||
最大許容損失Pd 15W | ||
トランジスタ極性 NPN | ||
最小DC電流ゲイン（hFE） 40 | ||
ピン数 3 | ||
動作温度 Max 150°C | ||
幅 3 mm | ||
長さ 7.8mm | ||
高さ 11.1mm | ||
シリーズ BD787 | ||
規格 / 承認 No | ||
自動車規格 なし | ||
- COO（原産国）:
- CN
4 A 、 60 V PNP バイポーラパワートランジスタは、低電力オーディオアンプ及び低電流、高速スイッチング用途向けに設計されています。BD787 及び BD788 は、補助装置です。
4 A、60 V PNPバイポーラパワートランジスタは、低電力オーディオアンプ及び低電流、高速スイッチング用途向けに設計されています。BD787及びBD788は補完的なデバイスです。
低コレクタ - エミッタ維持電圧 VCEO （ sus ） 60 V dc （最小） BD787 、 BD788
高電流ゲイン帯域幅積： ft = 50 MHz （最小） @ IC = 100 mAdc
コレクタ - エミッタ飽和電圧は、 0.5 ADC
鉛フリーパッケージを用意
低コレクタエミッタ維持電圧VCEO(サス) 60 V dc (最小) BD787、BD788
高電流ゲイン帯域幅製品fT = 50 MHz (最小) @ IC = 100 mAdc
コレクタエミッタ飽和電圧: 0.5、1.0、2.0、4.0 ADCで指定
鉛フリーパッケージを用意
