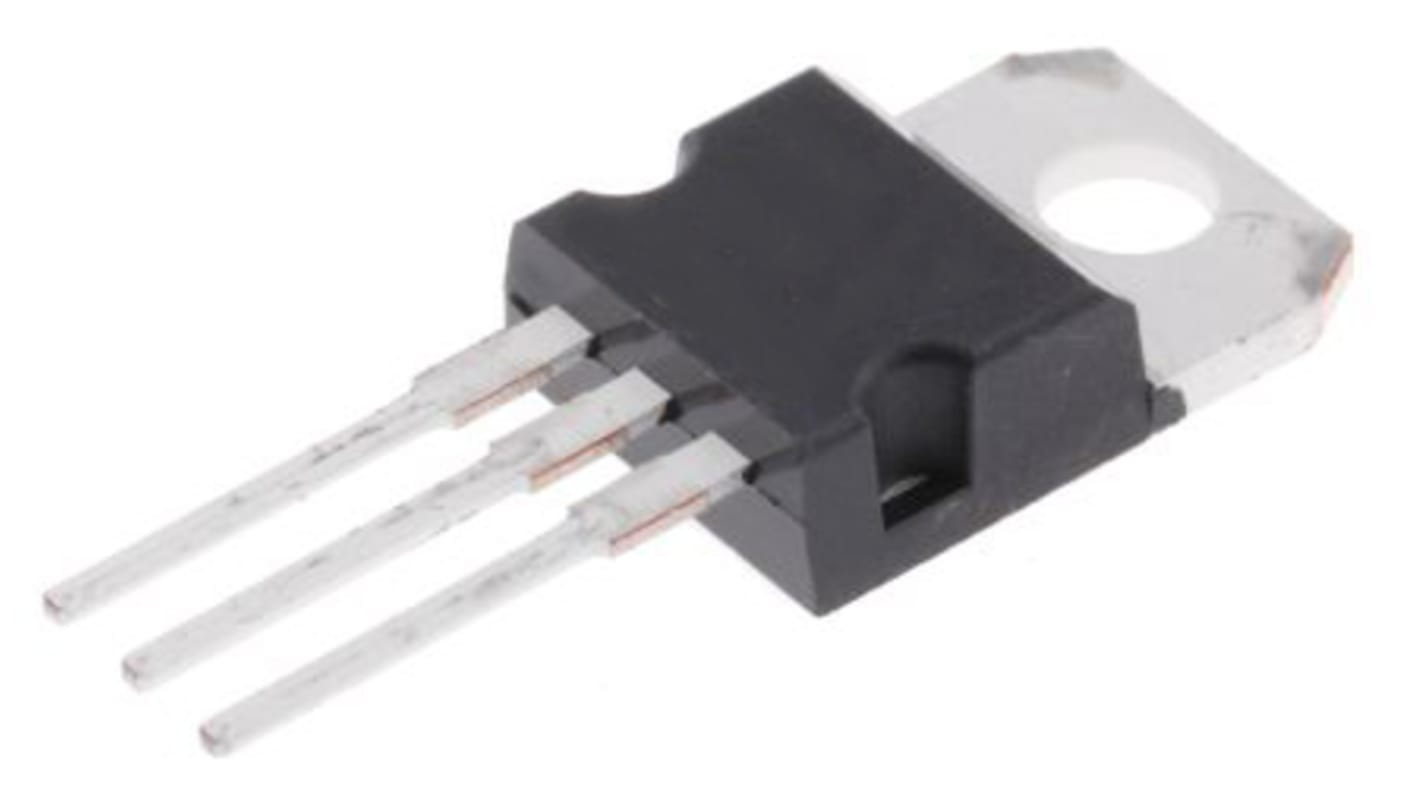

onsemi トランジスタ, 3-Pin, 5 A NPN, TO-220, スルーホール, 40 V
- RS品番:
- 186-7446
- メーカー型番:
- TIP31G
- メーカー/ブランド名:
- onsemi
ボリュームディスカウント対象商品
1 本(1本50個入り) 小計：*
￥6,272.00
(税抜)
￥6,899.00
(税込)
￥3,000円を超える注文については、送料無料
在庫限り
- 200 は海外在庫あり（最終在庫）
個 | 単価 | 1チューブあたりの価格* |
|---|---|---|
| 50 - 200 | ￥125.44 | ￥6,272 |
| 250 - 450 | ￥123.56 | ￥6,178 |
| 500 - 1200 | ￥116.96 | ￥5,848 |
| 1250 - 2450 | ￥113.18 | ￥5,659 |
| 2500 + | ￥110.36 | ￥5,518 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 186-7446
- メーカー型番:
- TIP31G
- メーカー/ブランド名:
- onsemi
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | onsemi | |
| プロダクトタイプ | トランジスタ | |
| 最大DCコレクタ電流（Idc） | 5A | |
| 最大コレクタエミッタ電圧 Vceo | 40V | |
| パッケージ型式 | TO-220 | |
| 取付タイプ | スルーホール | |
| トランジスタ構成 | シングル | |
| 最大コレクタベース電圧 VCBO | 40V | |
| 最大トランジション周波数フィート | 1MHz | |
| 最大エミッタベース電圧 VEBO | 5V | |
| 動作温度 Min | -65°C | |
| 最小DC電流ゲイン（hFE） | 10 | |
| トランジスタ極性 | NPN | |
| 最大許容損失Pd | 40W | |
| 動作温度 Max | 150°C | |
| ピン数 | 3 | |
| 幅 | 4.83 mm | |
| 高さ | 15.75mm | |
| シリーズ | TIP31G | |
| 長さ | 10.53mm | |
| 規格 / 承認 | No | |
| 自動車規格 | なし | |
| すべて選択 | ||
|---|---|---|
ブランド onsemi | ||
プロダクトタイプ トランジスタ | ||
最大DCコレクタ電流（Idc） 5A | ||
最大コレクタエミッタ電圧 Vceo 40V | ||
パッケージ型式 TO-220 | ||
取付タイプ スルーホール | ||
トランジスタ構成 シングル | ||
最大コレクタベース電圧 VCBO 40V | ||
最大トランジション周波数フィート 1MHz | ||
最大エミッタベース電圧 VEBO 5V | ||
動作温度 Min -65°C | ||
最小DC電流ゲイン（hFE） 10 | ||
トランジスタ極性 NPN | ||
最大許容損失Pd 40W | ||
動作温度 Max 150°C | ||
ピン数 3 | ||
幅 4.83 mm | ||
高さ 15.75mm | ||
シリーズ TIP31G | ||
長さ 10.53mm | ||
規格 / 承認 No | ||
自動車規格 なし | ||
- COO（原産国）:
- CN
バイポーラパワートランジスタは、汎用アンプ及びスイッチング用途向けに設計されています。TIP31、TIP31A、TIP31B、TIP31C、(NPN)、及びTIP32、TIP32A、TIP32B、TIP32C、(PNP)は補完的なデバイスです。
コレクタエミッタ飽和電圧 - VCE(sat) = 1.2 V dc (最大) @ IC = 3.0 Adc
コレクタエミッタ維持電圧 - VCEO(サス) = 60 V dc (最小) - TIP31A、TIP32A = 80 V dc (最小) - TIP31B、TIP32B = 100 V dc (最小) - TIP31C、TIP32C
高電流ゲイン帯域幅製品fT = 3.0 MHz (最小) @ IC = 500 mAdc
コンパクトTO-220 ABパッケージ
