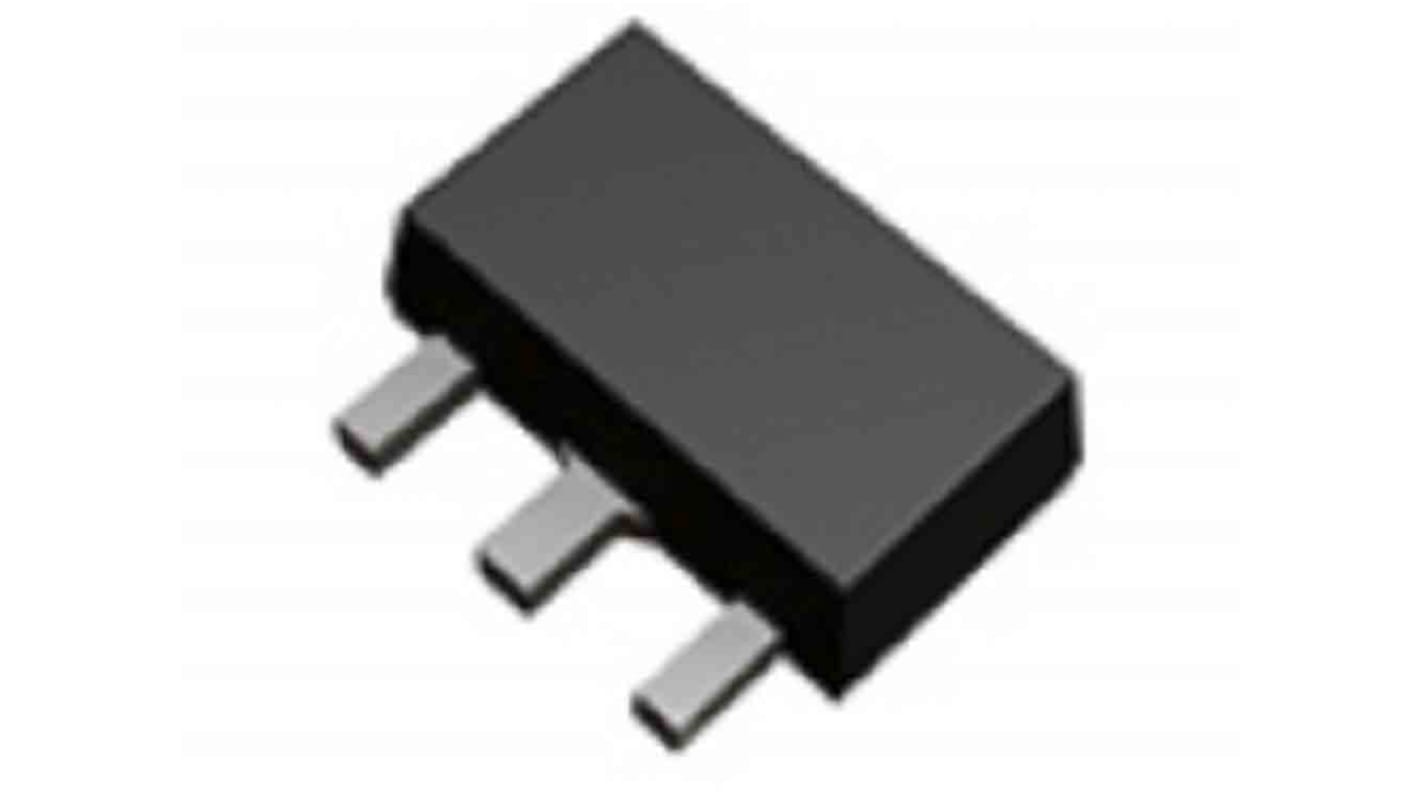

ローム トランジスタ, 3-Pin, 700 mA NPN, SOT-89, 表面, 80 V
- RS品番:
- 222-4049
- メーカー型番:
- 2SCR514PHZGT100
- メーカー/ブランド名:
- ローム
ボリュームディスカウント対象商品
1 リール(1リール1000個入り) 小計：*
￥40,392.00
(税抜)
￥44,431.00
(税込)
3,000円を超える注文については、送料無料
一時的に在庫切れ
- 本日発注の場合は 2026年7月09日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 | 購入単位毎合計* |
|---|---|---|
| 1000 - 4000 | ￥40.392 | ￥40,392 |
| 5000 - 9000 | ￥40.152 | ￥40,152 |
| 10000 - 24000 | ￥39.488 | ￥39,488 |
| 25000 - 49000 | ￥38.823 | ￥38,823 |
| 50000 + | ￥38.173 | ￥38,173 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 222-4049
- メーカー型番:
- 2SCR514PHZGT100
- メーカー/ブランド名:
- ローム
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | ローム | |
| プロダクトタイプ | トランジスタ | |
| 最大DCコレクタ電流（Idc） | 700mA | |
| 最大コレクタエミッタ電圧 Vceo | 80V | |
| パッケージ型式 | SOT-89 | |
| 取付タイプ | 表面 | |
| トランジスタ構成 | シングル | |
| 最大コレクタベース電圧 VCBO | 80V | |
| 最大エミッタベース電圧 VEBO | 6V | |
| 最小DC電流ゲイン（hFE） | 120 | |
| トランジスタ極性 | NPN | |
| 最大トランジション周波数フィート | 320MHz | |
| 最大許容損失Pd | 500mW | |
| 動作温度 Max | 150°C | |
| ピン数 | 3 | |
| 幅 | 2.7 mm | |
| 規格 / 承認 | No | |
| シリーズ | 2SCR514PHZG | |
| 長さ | 4.7mm | |
| 高さ | 1.6mm | |
| 自動車規格 | AEC-Q101 | |
| すべて選択 | ||
|---|---|---|
ブランド ローム | ||
プロダクトタイプ トランジスタ | ||
最大DCコレクタ電流（Idc） 700mA | ||
最大コレクタエミッタ電圧 Vceo 80V | ||
パッケージ型式 SOT-89 | ||
取付タイプ 表面 | ||
トランジスタ構成 シングル | ||
最大コレクタベース電圧 VCBO 80V | ||
最大エミッタベース電圧 VEBO 6V | ||
最小DC電流ゲイン（hFE） 120 | ||
トランジスタ極性 NPN | ||
最大トランジション周波数フィート 320MHz | ||
最大許容損失Pd 500mW | ||
動作温度 Max 150°C | ||
ピン数 3 | ||
幅 2.7 mm | ||
規格 / 承認 No | ||
シリーズ 2SCR514PHZG | ||
長さ 4.7mm | ||
高さ 1.6mm | ||
自動車規格 AEC-Q101 | ||
ROHM パワートランジスタは、低VCE(sat)で、低周波増幅用途に最適です。
低飽和電圧VCE(sat)300 mV (最大) (IC / IB300 mA / 15 mA)
高速スイッチング
AEC-Q101適合
