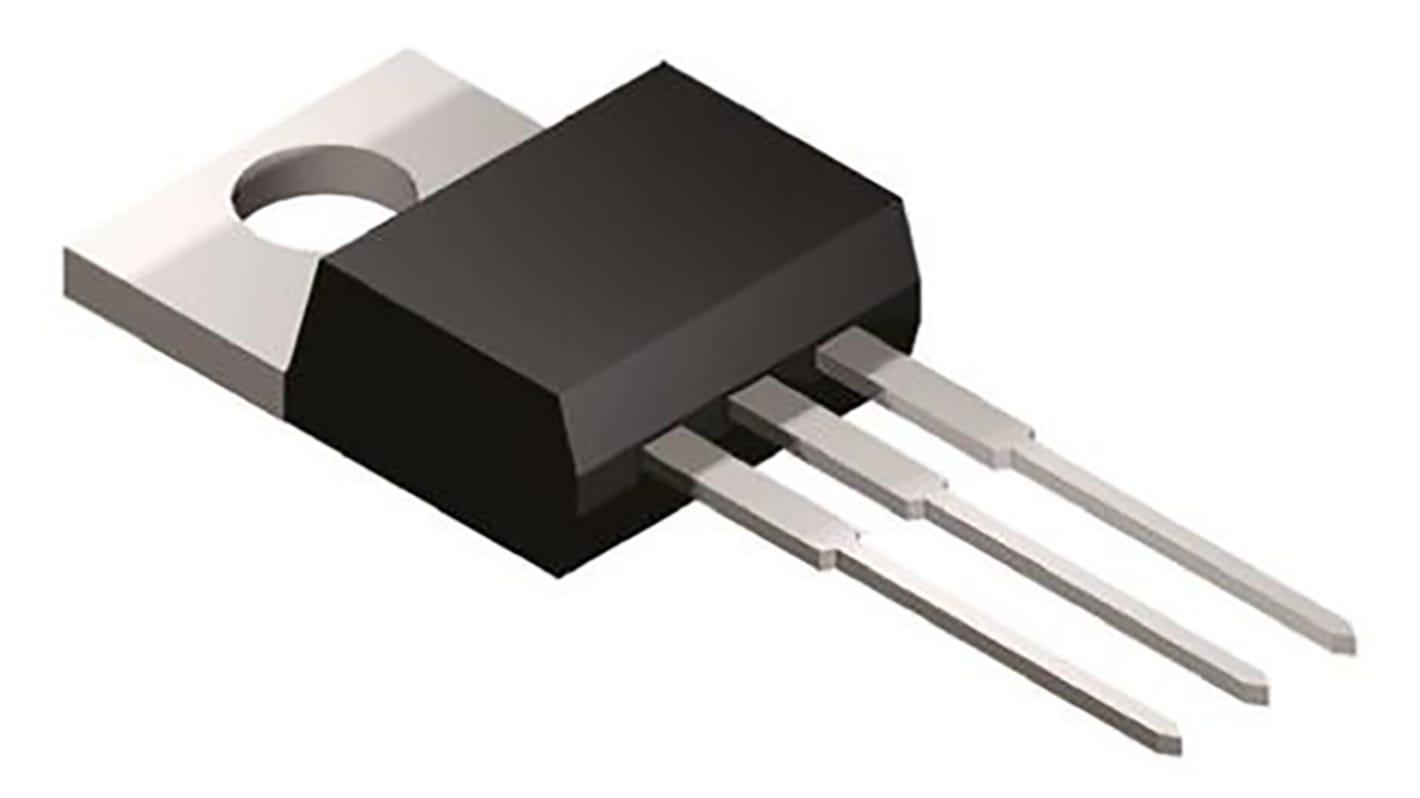

onsemi トランジスタ, BD809G, 3-Pin, 10 A NPN, TO-220, スルーホール, 80 V
- RS品番:
- 790-5296
- メーカー型番:
- BD809G
- メーカー/ブランド名:
- onsemi
ボリュームディスカウント対象商品
1 袋(1袋5個入り) 小計：*
￥1,150.00
(税抜)
￥1,265.00
(税込)
3,000円を超える注文については、送料無料
在庫限り
- 15 は国内在庫あり（最終在庫）
個 | 単価 | 購入単位毎合計* |
|---|---|---|
| 5 - 5 | ￥230.00 | ￥1,150 |
| 10 - 95 | ￥195.80 | ￥979 |
| 100 - 245 | ￥147.00 | ￥735 |
| 250 - 495 | ￥145.00 | ￥725 |
| 500 + | ￥123.40 | ￥617 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 790-5296
- メーカー型番:
- BD809G
- メーカー/ブランド名:
- onsemi
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | onsemi | |
| プロダクトタイプ | トランジスタ | |
| 最大DCコレクタ電流（Idc） | 10A | |
| 最大コレクタエミッタ電圧 Vceo | 80V | |
| パッケージ型式 | TO-220 | |
| 取付タイプ | スルーホール | |
| トランジスタ構成 | シングル | |
| 最大コレクタベース電圧 VCBO | 80V | |
| 最大許容損失Pd | 90W | |
| 最大エミッタベース電圧 VEBO | 5V | |
| トランジスタ極性 | NPN | |
| ピン数 | 3 | |
| 動作温度 Max | 150°C | |
| シリーズ | BD809 | |
| 規格 / 承認 | RoHS | |
| 高さ | 15.75mm | |
| 長さ | 10.28mm | |
| 幅 | 4.82 mm | |
| すべて選択 | ||
|---|---|---|
ブランド onsemi | ||
プロダクトタイプ トランジスタ | ||
最大DCコレクタ電流（Idc） 10A | ||
最大コレクタエミッタ電圧 Vceo 80V | ||
パッケージ型式 TO-220 | ||
取付タイプ スルーホール | ||
トランジスタ構成 シングル | ||
最大コレクタベース電圧 VCBO 80V | ||
最大許容損失Pd 90W | ||
最大エミッタベース電圧 VEBO 5V | ||
トランジスタ極性 NPN | ||
ピン数 3 | ||
動作温度 Max 150°C | ||
シリーズ BD809 | ||
規格 / 承認 RoHS | ||
高さ 15.75mm | ||
長さ 10.28mm | ||
幅 4.82 mm | ||
ON Semiconductor NPN パワートランジスタ
Standards
先頭にNSVの付いたメーカー品番は、AEC-Q101規格に準拠した車載製品です。
